Фильтр песочный Emaux V350 (355 мм, 4,32м3/ч, с 6-п вентилем 1 1/2"), стекловолокно

Фильтр песочный Emaux V350 (355 мм, 4,32м3/ч, с 6-п вентилем 1 1/2
4 040 руб.

м/аp Фильтр д.350мм (верх. подсоед. 50мм) Emaux V350 (Opus), предназначен для механической очистки воды в бассейнах объемом до 20 м3. Производительность фильтра 4,32 куб.м/ч. Скорость фильтрации 50 куб.м/ч/кв.м. Подсоединение вентиля – верхнее. Диаметр фильтра 355 мм.а бочки


Описание товара:

Производитель: EMAUX, Китай(Гонконг)

Модель: V350

Артикул: 88010101

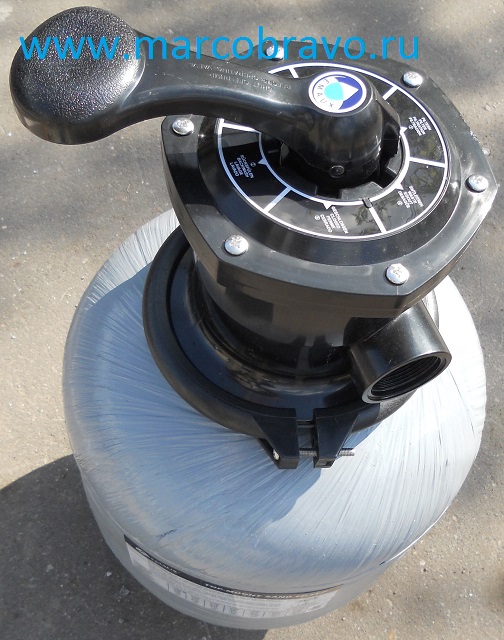

Фильтр песочный Emaux V350 (Opus) - предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из стекловолокна мотанного шпулькой. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.

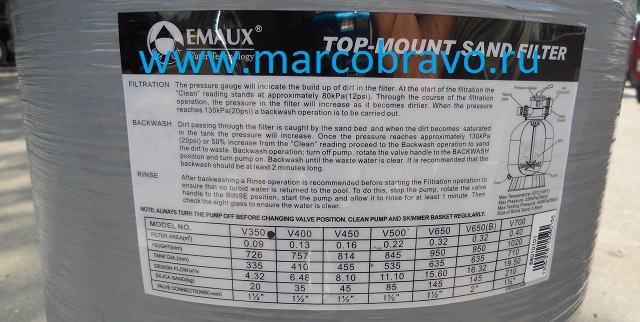

Технические характеристики фильтра EMAUX V350:

Технические данные Единицы измерения      Значение
Диаметр фильтра  мм 355
Площадь фильтрации м2 0,09
Материал бочки стекловолокно
Производительность фильтра м3/ч 4,32
Рекомендуемоя производительность насоса м3/ч 2,16
Подсоединения вентиля  - верхнее
Вес фильтровальной установки кг -
Максимальное давление бар 2.5
Максимальная температура воды °C 43
Фракция песка мм 0,4-0,9
Масса песковой засыпки кг 20
Диаметр подсоединений под вклейку мм 50
Диаметр резьбовых подсоединений  дюйм 1,5"

Габаритные размеры фильтра EMAUX V350:

A B C D E F
726 619 550 160 355 298

Комплектация фильтра EMAUX V350:



Деталировка фильтра EMAUX V350:

Поз-я Артикул Описание Кол-о

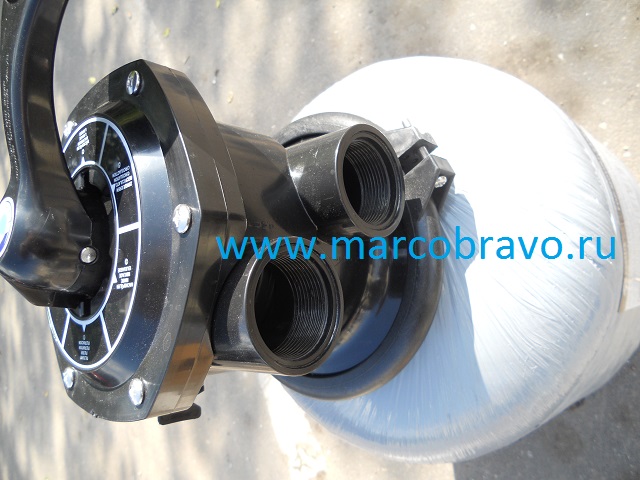

1 88280105 Вентиль Emaux MPV01 (верх.,  1 1/2") 1

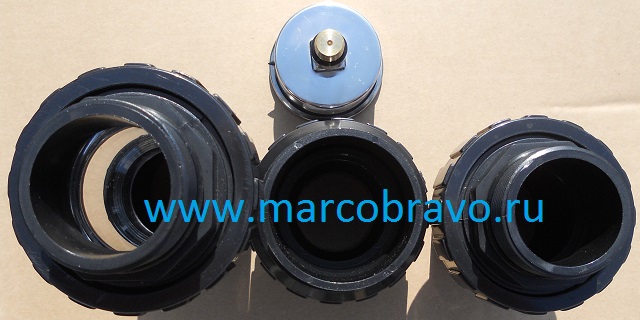

2 89280101 Муфта разъемная со смотровым окном 1
3 89280102 Муфта разъемная с внешней резьбой 2
4 06011032
06011030
Манометр 1
4 01111048 Гайка гнезда манометра крышки 1
5 89010119 Гайка с болтом M6*50 2
5 01271010 Хомут фланца бочки фильтра Emaux V350 2
6 02011134 Прокладка-кольцо фланца бочки 1
7 89010114 Бочка фильтра Emaux V350 1
8 89010106 Коллектор-сепаратор фильтра Emaux V350 1
9 8

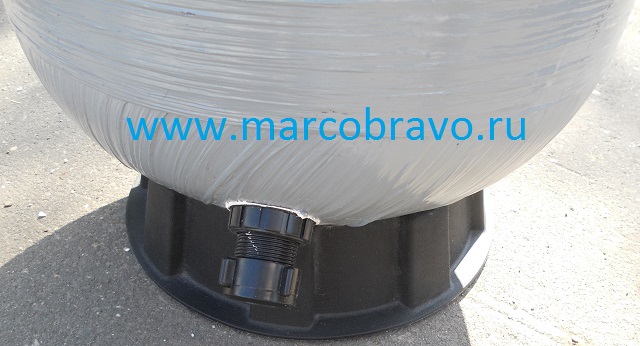

10 89010107 Пробка сливная 1
11 01111052 Платформа бочки Emaux V350 1
12 01181052 Гайки крепления бочки к платформе 4

Схема монтажа фильтра EMAUX V350:

Поз  Наименование
1 Фильтр (350 мм) (верх. подсоед.) Emaux V350 (Opus)
2 Вентиль 6-ти поз.(верхний 1½”) для фильтра Emaux (Opus) MPV-01
3 Насос 0,25 кВт 220В Emaux SS033 (Opus)
4 Манометр Emaux (Opus) FT-03W-04-02, FT-03W-05
5 Муфта разъемная 6-ти поз. вентиля с внешней резьбой 1½" Emaux (Opus) (MPV-01W-06/MPV-03-004/MPV-01W-7/MPV-01-010/MPV-01-009)
6 Угольник 90 гр.д. 50 Coraplax (7101050)
7 Обратный клапан д. 50 Coraplax (1310050)
8 Кран шаровый разъемный д. 50 Coraplax (1010050)
9 Муфта разъемная со смотровым окном 6-ти поз. вентиля с внешней резьбой 1½" Emaux (Opus) (MPV-01-017/MPV-01-018)

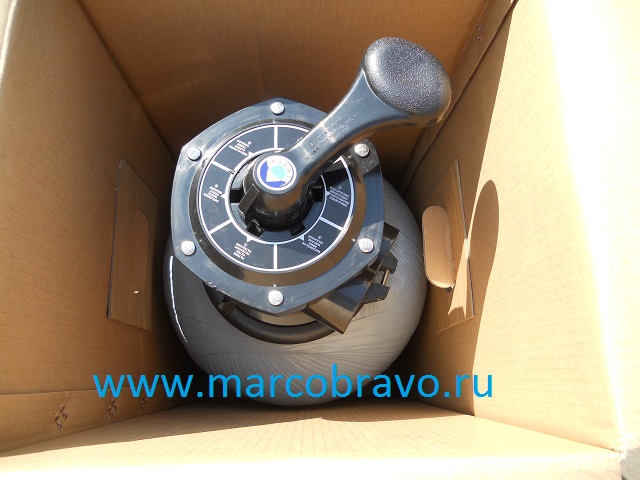

 Размеры упаковки: прямоугольный картонный короб 750x580x380 мм
