Фильтр Aqua Aquarius Top 6 (450мм, 6 м3/ч) (верхнее подсоединение), Италия

Фильтр Aqua Aquarius Top 6 (450мм, 6 м3/ч) (верхнее подсоединение), Италия
22 540 руб. 20 290 руб.

аг Фильтр "AQUARIUS" с верхним расположением клапана Q=6 м3/ч - предназначен для механической очистки воды в бассейнах. Производительность фильтра 6 куб.м/ч при скорости фильтрации 50 m3/h/m2. Подсоединение вентиля – верхнее, 1 1/2” / Ø50 мм. Диаметр фильтра 450 мм


Описание товара:

Производитель: Aqua, Италия

Модель: 100100968

Гарантия: 12 месяцев

Фильтр песочный Aqua Aquarius Top 6 - это оборудование, предназначенное для очистки воды в бассейнах от механических взвесей. В качестве фильтрующего элемента применяется кварцевый песок. Корпус бочки изготовлен из 100%-го полированного полипропилена, стойкого к УФ излучению. Управление режимами работы происходит 6-ходовым селекторным клапаном-вентилем 1½ " /  Ø50 мм, изготовлен из ABS пластика, крепится к бочке с помощью быстросъёмного хомута. В нижней части фильтра находится сливная пробка 3/4 " с сепаратором.

Комплектация: манометр, 6-ти поз. вентиль, бочка.

Технические характеристики фильтра Aqua Aquarius Top 6:

Технические данные Единицы измерения Значение
Производительность фильтра при  V=50 м3/ч 6
Высота фильтрующего слоя мм 300
Диаметр фильтра  мм 450
Подсоединения вентиля  - верхнее
Максимальная температура воды °C 40
Давление, проверочное бар 4,0
Давление, рабочее бар 2,5
Фракция песка мм 0,5-0,8
Масса песковой засыпки кг 75
Вес фильтра кг 9
Диаметр трубопроводов под вклейку мм 50
Диаметр подсоединений вентиля дюйм 1 1/2"
Размер упаковки вентиля мм 210x210x290
Размер упаковки бочки мм 477x477x580

Габаритные размеры фильтра Aqua Aquarius Top 6:

Размеры (мм.)
A F H
450 600 770

Схема монтажа фильтра Aqua Aquarius Top 6:

Поз  Наименование
1 Бочка фильтра Aqua Aquarius Top 6
2 Вентиль 6-ти поз.(верхний 1 1/2”)
3 Насос (6 м3/ч, 220В) Kripsol Ninfa NK-33
4 Манометр
5 Платформа круглая для бочки фильтра
6 Ниппель д. 50/63-1 ½” Coraplax (7308050)
7 Муфта разъемная д. 50 Coraplax (7414050)
8 Обратный клапан д. 50 Coraplax (1310050)
9 Угольник 90 градусов д. 50 Coraplax (7101050)
10 Кран шаровый разъемный Coraplax д. 50 (1010050)

Деталировка бочки фильтра Aqua Aquarius Top 6-10-14, выбор запасных частей:

Артикул Описание Кол

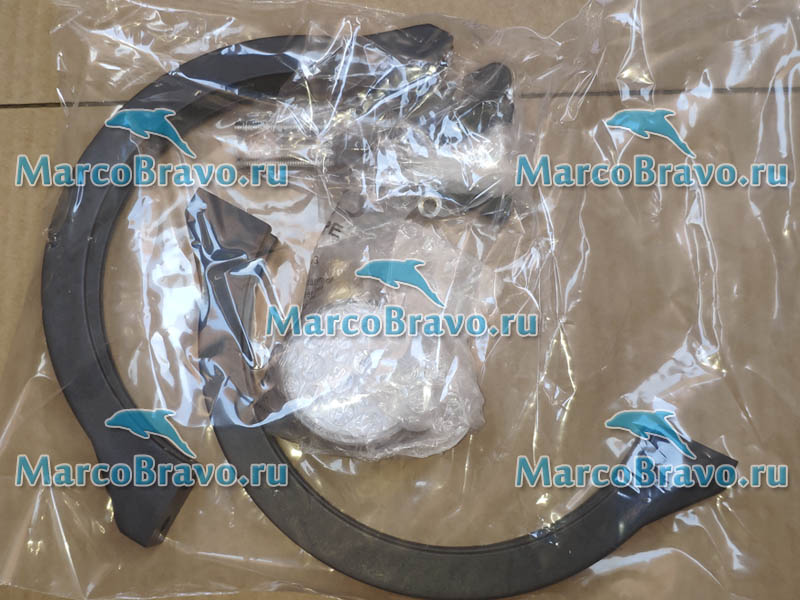

13 A9010450 Хомут крепления вентиля к бочке фильтра Aquarius Top 6-10-14M
14 S9010300 Половинка хомута вентиля фильтра Aquarius 10-14mc 1
15 S9010280 Барашковый винт M6 хомута фильтра Aquarius Top 1
16 ADSP6000495 Гайка хомута M6 DIN 934 OT 58 HEXAGON MEDIUM NICKEL 1
17 AB060090 Манометр R 1/4" фильтра Aquarius Top) 1
1 S9010200 Подставка фильтра  “AQUARIUS” 6-10-14 mc/h 1
2 S9010440 Верхняя половина бочки фильтра Aquarius Top 6mc/h 1
13 A9010450 Хомут крепления вентиля к бочке фильтра Aquarius Top 6-10-14M 1
4 A6079030 Выпускной клапан P7 0,25mm D.3/4”G L=50/50 PP-S/A 1
5 A6013000  Шайба 62х27х4мм клапана фильтра Aquarius 6-22 1
6 A6079040 Гайка сливной пробки фильтра Aquarius D.3/4”G PPBLACK 1
7 A6079050 Заглушка сливной пробки фильтра Aquarius 3/4”F - PP - BLACK 1

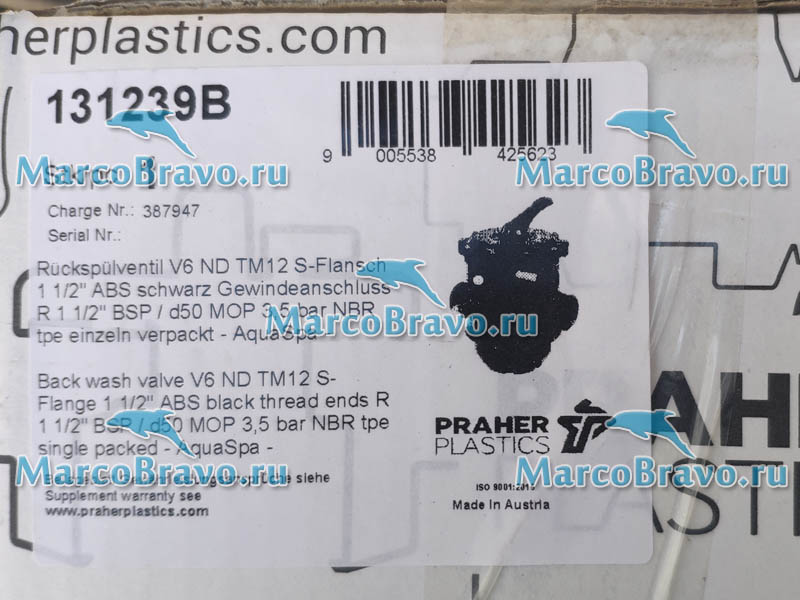

8 100100583  Клапан 6-ти позиционный 1 1/2" (верхнее подключение) (F-127)  1
9 A6079020 Сепаратор 143мм фильтра Aquarius Side и Top 6
10 S9010420 Нижняя половина бочки фильтра Aquarius Top 6mc/h 1
11 S8030050 Уплотнительное кольцо сливной пробки фильтра Aquarius Side и Top  , 3/4" 1
12 A6070400 ПВХ коллектор DN50 SP.3 H450 мм (для фильтра Aquarius 6 м3/ч 1
12 A6070290
ПВХ коллектор DN50 SP.3 H595 мм (для фильтра Aquarius 10 м3/ч 1
A6070280 ПВХ коллектор DN50 SP.3 H625 мм (для фильтра Aquarius 14 м3/ч 1
13 A9010450  Хомут крепления вентиля к бочке фильтра Aquarius Top 6-10-14M 1
18 MG011600 Внешнее кольцо фильтра Aquarius 6, 25x1415мм 1
18 MG011610 Внешнее кольцо фильтра Aquarius 10 м3/ч, 25x1675мм 1
18 MG011620
Внешнее кольцо фильтра Aquarius 14 м3/ч, 28X2490мм 1
18 MG011630
Внешнее кольцо фильтра Aquarius 22 м3/ч, 25 X 1925мм 1
19 A6079010 Коллектор 6-и сепараторов фильтра Aquarius 1
