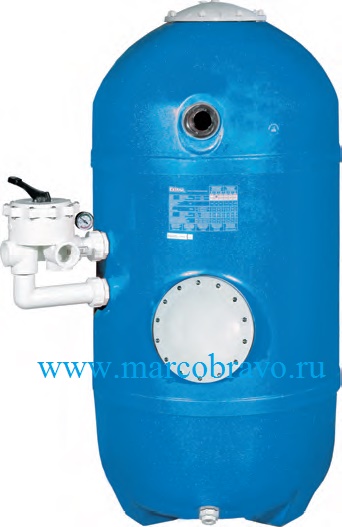

Фильтр песочный Fiberpool ZMC76021 (760 мм, 18 м3/ч) (боковое подсоединение 2" Ø)

Фильтр песочный Fiberpool ZMC76021 (760 мм, 18 м3/ч) (боковое подсоединение 2
59 940 руб.

Фильтр песочный Fiberpool ZMC76021 (в компл. с вентилем боковым 2" Ø), предназначен для механической очистки воды в бассейнах объемом до 110 м3. Производительность фильтра 18 куб.м/ч при скорости фильтрации V=40 m3/h/m2. Подсоединение вентиля – боковое. Диаметр фильтра 760 мм.


Описание товара:

Производитель: Fiberpool, Испания

Модель: ZMC76021

Фильтр песочный Fiberpool ZMC76021 - предназначен для очистки воды в бассейнах от механических взвесей. Является аналогом Kripsol San Sebastian SSB 760.C. Корпус фильтра изготовлен из многослойного полиэфирного ламината, усиленного стекловолокном, пропитанного полиэфирной смолой. В качестве фильтрующего элемента применяется кварцевый песок. Фильтр оснащен манометром, шестиходовым боковым клапаном, смотровым отверстием, нижним выпускным отверстием для воды и песка и продувным клапаном. Сверху и сбоку изделия предусмотрены еще два отверстия Ø 220 мм: загрузочное и манипуляционное. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.

Технические характеристики  фильтра Fiberpool ZMC76021:

Технические данные Единицы      Значение
Диаметр фильтра  мм 760
Высота фильтрующего слоя метров 1
Материал бочки армир.полиэстер
Производительность фильтра при скорости фильтрации V=40 m3/h/m2 м3/ч 18

Рекомендуемая производительность насоса для обеспечения скорости
фильтрации 40-50 м/ч

м3/ч 18-22

Рекомендуемая произв еспечения скорости
фильтрации 20-22 м/ч

м3/ч 9-10
Площадь фильтрации м² 0.45
Объём фильтра м3 1.020
Рабочее давление кг/см2 0.5-1.3
Максимальное давление кг/см2 1.6
Проверочное давление кг/см2 2.5
Подсоединения вентиля  - боковое
Вес фильтра кг 64
Максимальная температура воды °C 1-40
Масса песковой засыпки при фракции песка 1-2мм+0,4-0,8мм кг 75+600=675
Подсоединения вентиля  2" Ø

Габаритные и присоединительные размеры фильтра Fiberpool ZMC76021:



Деталировка фильтра Fiberpool ZMC76021:

Схема монтажа фильтра Fiberpool ZMC76021:

Поз  Наименование
1 Фильтр Fiberpool ZMC76021
2 Вентиль 6-ти поз. (боковой 2”) Kripsol VK6 63.B
3 Насос (22 м3/ч, 380В) Kripsol Koral KS-150 или Fiberpool TT-150
4 Манометр MP13.B
5 Ниппель д. 63/75-2” Coraplax (7308063)
6 Муфта разъемная д. 63 Coraplax (7414063)
7 Обратный клапан д. 63 Coraplax (1310063)
8 Угольник 90 градусов д. 63 Coraplax (7101063)
9 Кран шаровый разъемный д. 63 Coraplax (1010063)
