Насос-дозатор Seko Kompact AMC 200 NPE (3-5 л/ч, 230В), постоянное и пропорциональное дозирование по импульсу
Насос-дозатор Seko Kompact AMC 200 NPE (3-5 л/ч, 230В), постоянное и пропорциональное дозирование по импульсу
Вас не устраивает цена на данный товар?
эл Дозирующий насос Seko Kompact AMC200NPE0003 - предназначен для перекачивания химических реагентов в системах водоподготовки. Производительность: до 5 л/ч. Постоянное и пропорциональное дозирование от сигнала датчика потока (режим деления 4:1). С датчиком уровня
Описание товара:
Производитель: Seko, Италия
Модель: Kompact AMC 200 NPE
Артикул: AMC200NPE0000 / AMC200NPE0003
Насос-дозатор Seko Kompact AMC 200 - электромагнитный (мембранный) дозирующий насос, это оборудование для бассейна, предназначенное для дозировки и перекачивания химических реагентов в системах водоподготовки средних и больших плавательных бассейнов. Устанавливается на стену или горизонтальную поверхность. Подходит для крытых бассейнов объемом от 10 м3 до 250 м3 или для уличных бассейнов объемом от 10 м3 до 110 м3.
Два режима работы:
1. Постоянный расход (переключатель в положении С) - насос обеспечивает постоянный расход, выбранный потенциометром.
2. Пропорциональный расход (переключатель в положении Р) - насос обеспечивает дозирование, пропорциональное цифровому входному сигналу (Режим деления 4:1).

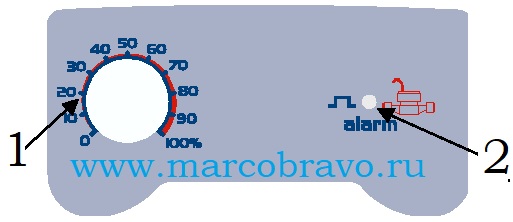

1. Потенциометр для регули- ровки подачи в %
2. Светодиод индикации дозирования и аварийного сигнала датчика уровня
Оснащен цифровым блоком микропроцессорного управления, с аналоговой ручкой регулировки дозации - два режима регулировки, с помощью перключателя:
1. Постоянное дозирования - 0÷100% или 0÷20%. При установке переключателя в положение C, и перемычки в контактах 2 и 4(показано на рисунке) возможно установить два различных диапазона регулировки положении ручки на 100%
2. Пропорциональный расход - режим деления 4:1(положение Р) входному сигналу от счетчика расхода воды или генератора импульсов (источник импульсов или датчик Холла, максимальная частота 80 Гц).
После получения четырех внешних импульсов (датчик потока, например) при регуляторе, установленном в положении 100 %, запускается впрыск насоса. Потенциометр-регулятор позволяет увеличивать число принятых внешних импульсов, после которого насос выполняет впрыск, пример:
| Потенциометр [%] | 1 ход / импульсов |
| 100 | 4 |
| 50 | 8 |
| 10 | 40 |
Ровное оранжевое свечение светодиода прерывается при каждом впрыске насоса. Мигающее оранжевое свечение при положении регулятора, установленном в 0.
Встроены: трёхцветный светодиодный индикатор включения питания и режима дозации/аварии, вход дачтика потока и уровня химического реагента в канистре.
Головка, клапаны и фитинги изготовлены из PVDF-T, мембрана (диафрагма) из тефлона (ПТФЭ), шарики - из керамики.
Технические характеристики насоса-дозатора Seko Kompact AMC 200:
| Технические данные | Единицы измерения | Значение |
| Питание | В | 100-240 |
| Тип головки | "P" | |
| Потребляемая мощность | Вт | 14 |
| Производительность при 10/8 бар | л/ч | 5/3 |
| Производительность за ход при 10/8 бар | см3 | 0,31-0,52 |
| Количество импульсов в минуту | 160 | |
| Давление | бар | 10-8 |
| Регулировка | - | ручная |
| Подсоединение трубок Внутр./Внеш. | мм | 4 / 6 |
| Тип дозирования | - | постоянное |
| Класс защиты | IP | 65 |
| Панель управления | - | аналоговая |
| Вес | кг | 1,5 |
График производительности насоса-дозатора Seko Kompact AMC 200:
| Производительность, л/ч. | Противодавление, бар. |
| 3 | 10 |
| 5 | 8 |
| 6,5 | 6 |
| 8 | 4 |
| 11 | 2 |
| 15 | 0 |
Габаритные размеры насоса-дозатора Seko Kompact AMC 200:
Комплектация насоса-дозатора Seko Kompact AMC 200:
- Дозирующий насос Seko Kompact AMC 200
- Трубка всасывания PVC 4 метра
- Трубка подачи PE 2 метра
- Донный фильтр
- Датчик уровня с кронштейном крепления к донному фильтру
- Инжекторный клапан
- Стеновая рамка
- Комплект креплений для стены и пола
- Руководство пользователя
Варианты установки насоса-дозатора Seko Kompact AMC 200:
Подключение насоса-дозатора Seko Kompact AMC 200, электрическое:
Вход А = Источник пи- тания 110 - 230 В переменного тока (50-60 Гц)
Вход В = Вход датчика контроля уровня
Вход С = Импульсы, в том числе от активных датчиков (источник импульсов или датчик Холла)
| 1, 2 | Вход датчика контроля уровня (Сухой контакт: замкнут-разомкнут) |
| 1,3 | Импульсы без напряжения (счетчик импульсов, сухой контакт: замкнут- разомкнут, максимальная частота 80 Гц) |
| 1 | Земля |
| 3 | Сигнал |
| 4 | Выходное пост. напряжение 10 В - Датчик Холла или подобная нагрузка (выходное напряжение 10 В; максимальное потребление 5 мА) |
| F | Предохраниетель |
Деталировка головки насоса-дозатора Seko Kompact AMC 200:
| Поз. | Описание | Модель насоса | Артикул | |
| 1 | Головка в сборе* PVDF-T, керамические шарики, уплотнения и клапана из: | FPM |
все модели |
EM99106299 |
| EPDM | EM99106300 | |||
| Головка в сборе* PVDF, керамические шарики, уплотнения и клапана из: | FPM | EM99106413 | ||
| 2 | Valve assembly - Suction + Discharge (PVDF-T / Ceramic), seals made of: | FPM | все модели | EM99070063 |
| EPDM | EM99070064 | |||
| 3 | Мембрана | все модели | EM99106341 | |
| 4 | Монтажная рамка | все модели | EM99106823 | |
| 5 | Плата управления | AMS | EM99106754 | |
| AML | EM99106755 | |||
| AMC | EM99106756 | |||
| AMM | EM99106757 | |||
| DPT | ||||
| DRP | EM99106929 | |||
| Экран | ||||
| Всасывающая трубка PVC | 100 метр |
все модели | 0000090001 | |
| Подающая трубка PE | 0000090002 | |||
| Установочный комплект PP: донный клапан, винты, клапан впрыска, трубка 2 м PE (поставка), трубка из 4 мТ ПВХ (всасывание и отвод). Сальники из: | FPM | все модели | EM99106769 | |
| EPDM | EM99106768 | |||
*Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой + винтами и шайбами + уплотнительным кольцом с защитной диафрагмой
