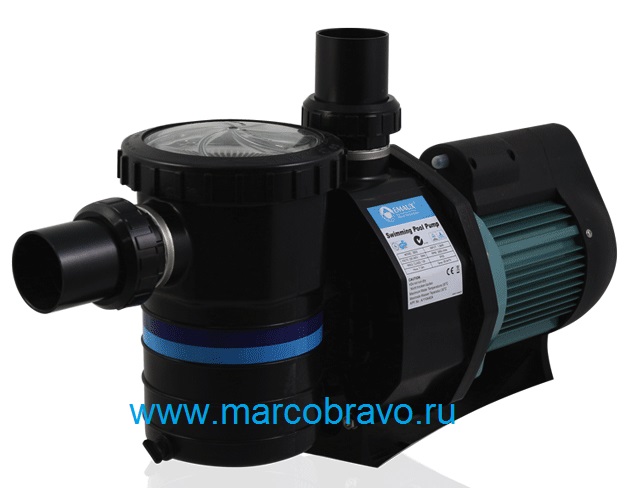

Насос с префильтром Emaux SB15 (20,5 м3/ч, 220В)

Насос с префильтром Emaux SB15 (20,5 м3/ч, 220В)
47 670 руб.

м/ап Насос с префильтром Emaux Opus SB15 предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов и коммерческих спа бассейнов. Производительность насоса 20,5 куб.м/ч. при напоре 8 м. Мощность 1,1 кВт, напряжение 220 В. Вход/выход - 2" или 63мм


Описание товара:

Производитель: EMAUX, Гонконг

Модель: SB15

Насос с префильтром EMAUX SB15 (Opus) – предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов и коммерческих спа бассейнов. Корпус насоса изготовлены из термоустойчивого пластика, металлические детали сделаны из 316 нержавеющей стали.

Насос EMAUX SB15 - это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки.

Принцип работы насоса EMAUX SB15 :

Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью, чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.

Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса, что привдет к течи воды.

Габаритные размеры насоса  EMAUX SB15:


Технические характеристики насоса EMAUX OPUS SB15:

Наименование параметра
Ед.изм.
Значение
параметра
Напряжение
В
~ 220
Допустимые отклонения напряжения питания от номинального значения
%
± 5%
Потребляемая мощность
кВт
1,1
Ток
А
6,5
Класс изоляции
-
130
Класс защиты корпуса электродвигателя
-
IPX5
Масса
кг
17,2
Температура окружающего воздуха
ºС
+10...+35
Влажность окружающего воздуха, не более
%
60
Температура воды, не более
ºС
45
Давление, не более
бар
2,0
Диаметр всасывающего трубопровода. Не менее
мм
63
Диаметр напорного трубопровода. Не менее
мм
63

Напорные характеристики насоса EMAUX OPUS SB15:

Деталировка и подбор запасных деталей насоса EMAUX OPUS SB15:


Поз

 Наименование

Артикул

1

Муфта резьбовая уплотнения крышки префильтра насоса  Emaux SB

01021008

2 Крышка префильтра насоса Emaux SB 01041022
3 Прокладка-кольцо крышки префильтра насоса Emaux SB 02011085
4 Фильтр грубой очистки насоса Emaux SB 01111030
5 Муфта насоса Emaux SB (2 шт.) 2" 89280103
6 Корпус префильтра насоса Emaux SB 89021305/01021009
11 Пробка сливная префильтра насоса Emaux SB 89021307
12 Прокладка корпуса насоса Emaux SB 02011115
13 Гайка крепления (2 шт.) корпуса насоса к подставке насоса Emaux SB15
14 Винт крепления (4 шт.) корпуса насоса к корпусу префильтра насоса Emaux SB15, М6*30 03011083
15 Подставка насоса Emaux SB15 01111032
16 Корпус насоса Emaux SB 89021308/01021010
17 Прокладка-кольцо диффузора насоса Emaux SB 02011108
18 Диффузор насоса Emaux SB 01111015
19 Гайка-фиксатор крыльчатки насоса Emaux SB 89021309
20 Крыльчатка насоса Emaux SB15 01311005
21 Сальник (комп.) Emaux SB, 3/4" 04015001
22 Прокладка крышки задней (фланца) Emaux SB 02011093
23 Крышка задняя (фланец) насоса Emaux SB 01021013
24 Винт крепления (4 шт.) электродвигателя к крышке задней насоса Emaux SB, М6*15 03011080
25 Винт крепления (16 шт.) корпуса префильтра насоса к крышке задней насоса Emaux SB, М8*20 89021310
26 Прокладка вала электродвигателя насоса Emaux SB
28 Коробка распаечная электродвигателя насоса Emaux SB15 89021312
29 Кожух вентилятора насоса Emaux SB15  01031009
29-1 Вентилятор насоса Emaux SB15 01031007
29-2 Конденсатор насоса Emaux SB15 04016014
30 Двигатель к насосу Emaux SB15  89021302



Электрическая схема:

Поз
Наименование
УЗО
Устройство защитного отключения
А1
Контрольная панель с таймером (1) 230v АМ-100
М1
Двигатель насоса 1,1 кВт 220В Emaux SB15 (Opus)
QF
Выключатель автоматический 3-х пол. 10A
KT
Таймер контр. панели АМ-100, АМ-25
FU
Предохранители д/контр. панели с тайм. АМ-100 АМ-25 (2А)
SA
Переключатель 3-х поз. (для щитков)

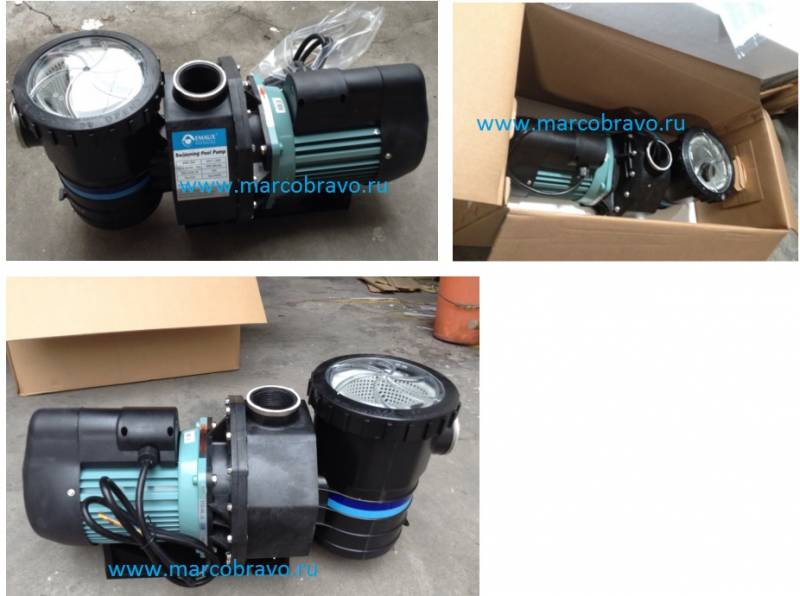

Размеры упаковки: прямоугольный картонный короб 690x340x470 мм
