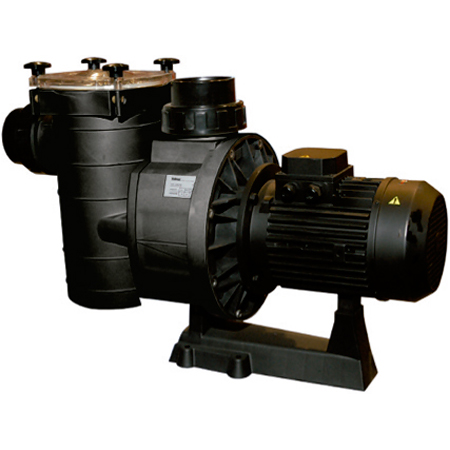

Насос с префильтром Kripsol KAN-760 Т1.В (102 м3/ч, 230/400В), Испания
Насос с префильтром Kripsol KAN-760 Т1.В (102 м3/ч, 230/400В), Испания
Вас не устраивает цена на данный товар?
Насос 7кВт 230/400В Kripsol KAN-760 Т1.В предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Производительность насоса 102 куб.м/ч при напоре 12 м. Мощность 7 кВт, напряжение 230/400В. Может работать в морской воде. Входное/выходное отверстие: под вклейку 110 мм/110 мм. Т1 - подключение треугольник.
Описание товара:
Производитель: KRIPSOL, Испания
Модель: KAN-760 Т1.В
Насос KRIPSOL KAN-760 Т1.В - предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов, пригоден для использования в морской воде. Крыльчатка изготовлена из стекловолокна вставкой из нержавеющей стали марки AISI 303, корпус из термостойкого пластика, крышка из поликарбоната, вал - нержавеющая сталь. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна, 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад, гидромассаж, искусственное течение). Мощность насоса - 7 кВт. Напряжение - 230/400 В.
Насос Kripsol KAN-760 Т1.В – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки вместительностю 14 литров. Корпус, опорный узел, основание насоса, крыльчатка диффузор изготовлены из усиленного стекловолокном термопласта Noryl. Вал двигателя изготовлен из нержавеющей стали. Корпус префильтра - из термопластика.
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью, чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланец) насоса, что привдет к течи воды.
Габаритные и присоединительные размеры насоса KRIPSOL KAN-760 Т1.В:
Технические характеристики насоса KRIPSOL KAN-760 Т1.В:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение |
В
|
230/400
|
| Ток | А | 20,9/12,1 |
| Производительности (при напоре 12 м) |
м3/ч
|
102
|
| Потребляемая мощность |
кВт
|
7
|
| Обороты в минуту |
2850
|
|
| Класс защиты корпуса электродвигателя |
-
|
IP 55
|
| Класс изоляции | - | F |
| Масса |
кг
|
52
|
| Температура окружающего воздуха, максимальная |
ºС
|
+40
|
| Влажность окружающего воздуха, не более |
%
|
60
|
| Температура воды, не более |
ºС
|
50
|
| Максимальное давление | bar | 3 |
| Диаметр входа/выхода трубопровода |
мм
|
110/110
|
| Резьбовое соединение вход/выход, размер |
дюйм
|
4/4
|
Напорные характеристики насоса KRIPSOL KAN-760 Т1.В:
| Потеря напора м. | 8 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 21 |
| Производительность насоса м3/ч | 122 | 113 | 108 | 102 | 95 | 89 | 74 | 53 | 36,5 | - |
Деталировка насоса KRIPSOL KAN-760 Т1.В (аналог насоса KAN-750):
|
Поз |
Наименование |
Артикул |
| 1 | Болт крышки префильтра насоса Kripsol KAN с гайкой | RBH0001.04R |
| 2 | Крышка префильтра насоса Kripsol KAN | RBH0002.06R |
| 3 | Прокладка-кольцо крышки префильтра насоса Kripsol KAN | RBH0011.06R |
| 4 | Ручка фильтра грубой очистки насоса Kripsol KAN | |
| 5 | Фильтр грубой очистки насоса Kripsol KAN | RBH0003.06R |
| 6 | Гайка болта крышки префильтра насоса Kripsol KAN | RBH0016.01R |
| 7-8 | Винт сливной насоса с прокладкой | RBH0000.00R |
| 9 | Корпус префильтра насоса Kripsol KAN | RBH0014.01R |
| 10 | Корпус насоса Kripsol KAN / KAN PLUS | RPUM0010.08R/RBH0010.07R |
| 11 | Прокладка-кольцо диффузора насоса Kripsol KAN | RBH0012.04R |
| 12 | Диффузор насоса Kripsol KAN 750/760 | RBH0006.05R |
| 13 | Крыльчатка насоса Kripsol KAN 750/760 | RBH0007.22R |
| 14+15 | Сальник (компл.2шт.) насоса Kripsol KAN | RBH0005.04R |
| 16 | Прокладка крышки задней (фланца) насоса Kripsol KAN | RBH0013.04R |
| 17 | Крышка задняя (фланец) насоса Kripsol KAN PLUS /KAN PLUS + | RPUM0017.05R |
| 18 | Подставка насоса Kripsol KAN | RBH0009.03R |
| 22 | Прокладка-кольцо корпуса насоса Kripsol KAN | RBH0017.01R |
| 23 | Шайба крепления (4 шт.) насоса к префильтру | |
| 24 | Прокладка-кольцо муфты насоса Ø110mm | RBH0015.02R |
| 25 | Муфта насоса Ø 4” | RBH0015.03R |
| 29 | Шайба крепления (4 шт.) э/двиг. к задней крышке | |
| 31 | Гайка крепления (8 шт.) задней крышки к корпусу | |
| 32 | Накладка декоративная (4 шт.) гайки крепления | |
| 33 | Гайка крепления (4 шт.) насоса к префильтру | |
| 34 | Гайка крепления (2 шт.) корпуса к подставке | |
| 35 | Болт крепления (4 шт.) насоса к префильтру | |
| 36 | Винт крепления крыльчатки к ротору с прокладкой | |
| 38 | Болт крепления (6 шт.) задней крышки насоса | |
| 39 | Болт крепления (2 шт.) задней крышки к корпусу | |
| 41 | Манжета вала ротора насоса KAN | |
| 45 | Винт диффузора к крышке задней насоса KAN | |
| 47 | Болт крепления (2 шт.) корпуса к подставке | |
| 48 | Опора электродвигателя насоса KAN | |
| 49 | Гнездо опоры электродвигателя насоса KAN | |
| 60 | Электродвигатель насоса (123 м3/ч 380В) Kripsol KAN |
Деталировка двигателя насоса KRIPSOL KAN-760 Т1.В (аналог насоса KAN-750):
Схема подключения насоса KRIPSOL KAN-760 Т1.В (аналог насоса KAN-750):
| Поз | Наименование |
| 1 | Насос Kripsol KAN-760 Т1.В (104,5 м3/ч, 230/400В) |
| 2 | Угольник 90 градусов д. 110 Coraplax (7101110) |
| 3 | Кран шаровый разъемный Coraplax д. 110 (1010110) |
| 4 | Держатель труб металлический д. 110 |
| 5 | Трап для слива воды в аварийных ситуациях |
Схема подключения насоса KRIPSOL KAN-760 Т1.В (аналог насоса KAN-750) к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:
Схема подключения насоса KRIPSOL KAN-760 Т1.В (аналог насоса KAN-750) к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад, гидромассаж, искусственное течение):
Размеры упаковки: прямоугольный картонный короб 935x377x600 мм
