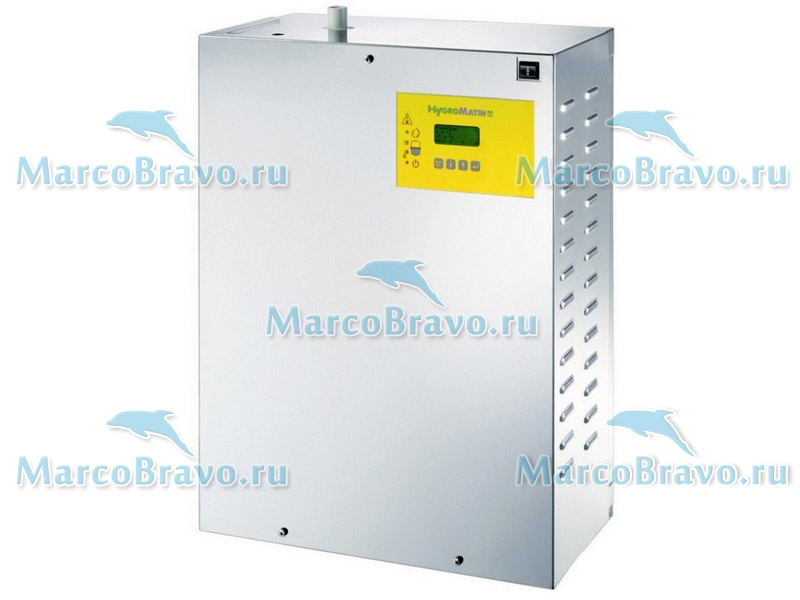

Электродный парогенератор Hydromatik CompactLine C45-CDS (33,8 кВт, 34-48 м³)
кп Парогенератор C45-CDS - производит 45 кг пара в час. Мощность 33,8 кВт, объем сауны 34-48 м3. Работает от центрального водо-и электроснабжения. Напряжение: 380 В
Описание товара:
Производитель: HygroMatik, Германия
Модель: C45-CDS
Артикул: C45-CDS-AE00
Электродный парогенератор Hygromatik CompactLine C45-CDS - это оборудование для бань и саун средних и больших размеров, необходимое для выработки пара. HygroMatik производит гигиеничный, деминерализованный пар для современных паровых бань, изготовлен из высококачественной нержавеющей стали. Очищаемый пластиковый паровой цилиндр экономит деньги и безвреден для окружающей среды. Встроенная микропроцессорная панель управления позволяет дополнительно подключить ароманасос, вентилятор и освещение. Парогенератор Hydromatik CompactLine выполнен в корпусе из нержавеющей стали, который легко снимается, обеспечивая доступ с трех сторон для оперативного и легкого доступа при обслуживании оборудования. Паровой цилиндр оснащен электродами из нерж. стали, задерживает растворенные соли - на выходе получаем чистый и деминирализованный пар.
Принцип работы парогенератора Hygromatik CompactLine - для производства пара HygroMatik использует электрическую проводимость нормально минерализованной воды, обычно имеющуюся в водопроводной воде. В закрытый паровой цилиндр подается вода, где переменный ток между электродами заставлят воду кипеть и превращаться в пар, благодаря электропроводности воды. При этом подаваемая электрическая энергия напрямую и без потерь преобразуется в тепло, в отличие от систем основанных на нагревателях (ТЭНах). Уровень тока электродов автоматически регулируется в зависимости от температуры воды и расхода, уровень воды также, автоматически регулируется с помощью электроклапана подачи. Производимый пар имеет температуру около 100°C, с незначительным давлением.
С течением времени концентрация растворенных солей (шлама) увеличивается, поэтому очень важно периодически очищать часть концентрированной воды от шлама. Очистка воды от шлама производится с помощью встроенного шламоотводящего насоса. В зависимости от качества воды каждые 3-8 дней выполняется полное опорожнение парового цилиндра. Осаждаемые соли жёсткости скапливаются в свободном пространстве под электродами и удаляются в ходе регулярного технического обслуживания.
Комплектация: парогенератор, плата управления арт. B-0623103), температурный датчик 10 м (арт.B-0605239), система дополнительной очистки Super Flush (опция).
Технические характеристики парогенератора Hygromatik CompactLine C45-CDS:
Тип | C45 |
Паропроизводительность [кг/ч] | 45,0 |
Электрическое подключение* | 400 В/3~/N 50-60 Гц |
Электрическая мощность [кВт] | 33,8 |
Потребление тока [A] | 48,8 |
Защита предохранителем [A]**** | 3x63 |
Система управления | Basic-DS, Comfort-DS, Comfort Plus-DS |
Управляющее напряжение | 230 В |
Штуцер парового шланга [мм] | 1x40** |
Штуцер шланга для конденсата [мм] | 1x12*** |
Собственная масса [кг] | 22 |
Рабочая масса [кг] | 49 |
Размеры Высота [мм] | 707 |
Ширина [мм] | 527 |
Глубина [мм] | 325 |
Подвод воды | от 100 x 103 до 100 x 104 паскалей, для внешней резьбы ¾" |
Температура окружающей среды | от +5 до +40°C |
**** Увеличение потребления тока в 1,3 раза после полной очистки от шлама. Учитывайте параметры срабатывания автоматических предохранителей. При необходимости используйте следующую, более высокую ступень автоматического предохранителя.*** Включая тройник для отвода конденсата от двух парораспределителей.** Включая тройник для подключения двух парораспределителей.* Другие варианты напряжения – по запросу |
Схема установки парогенератора для бани и сауны Hygromatik CompactLine C45-CDS:
1 - парагенератор
2 - термистор (датчик)
3 - панель управления
4 - внешний выключатель (если таковой предусмотрен)
5 - распределительный шкаф
X - питающий кабель (от сети к парогенератору)
Y - кабель от панели управления к парогенератору
V - кабель термистора
Z - кабель к внешнему выключателю (если таковой предусмотрен)
D - паровая труба
E - дренажная труба
F - поступающая вода
G - отверстие для впуска воздуха
H - отверстие для выпуска воздуха

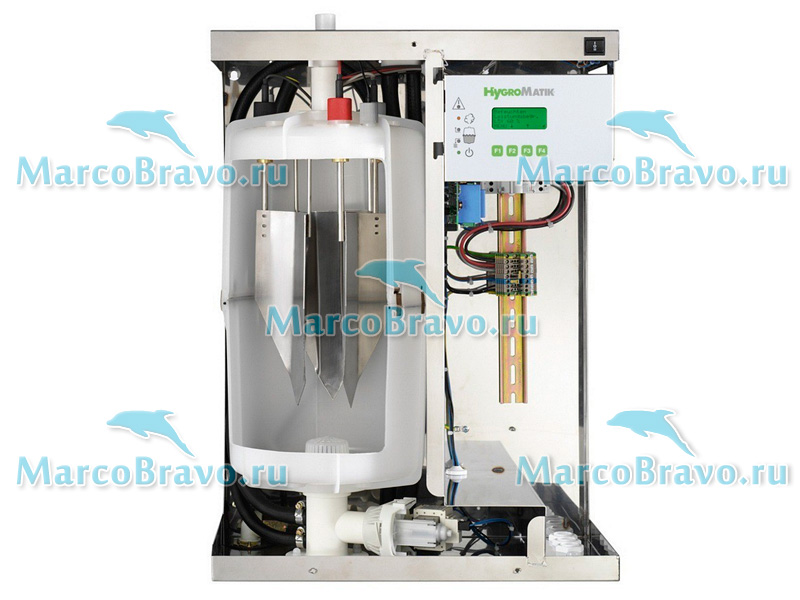

Деталировка парогенератора Hygromatik CompactLine C45-CDS:
* | C01 | C02 | C06 | C10 | C17 | C22 | C30 | C45 | C58 | Номер артикула | Обозначение |
Производство пара | |||||||||||
1 | B-3216131 | Паровой цилиндр CY1 DN20 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-3204049 | Паровой цилиндр CY2 DN20 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-3216067 | Паровой цилиндр CY4 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-3204031 | Паровой цилиндр CY8 DN25 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-2204231 | Паровой цилиндр CY8 DN40 в сборе, с электродами и барашковой гайкой *, **,вариант применения для СПА с 04.2010 г. | |||||||||
1 | B-2204101 | Паровой цилиндр CY17 DN25 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-2204103 | Паровой цилиндр CY17 DN40 в сборе, с электродами и барашковой гайкой *, **,вариант применения для СПА с 04.2010 г. | |||||||||
1 | B-2204151 | Паровой цилиндр CY17 DN40 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-2204111 | Паровой цилиндр CY17 DN40 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-2204105 | Паровой цилиндр CY30 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
1 | B-2204109 | Паровой цилиндр CY45 в сборе, с электродами и барашковой гайкой *, ** | |||||||||
16 | 1 | E-3216004 | Верхняя часть парового цилиндра CY1 DN 20/9, пустая | ||||||||
16 | 1 | E-3216006 | Верхняя часть парового цилиндра CY2 DN 20/9, пустая | ||||||||
16 | 1 | E-3216043 | Верхняя часть парового цилиндра CY4 DN 20/9, пустая | ||||||||
16 | 1 | E-3226005 | Верхняя часть парового цилиндра CY8 DN 25/12, пустая | ||||||||
16 | 1 | E-3226008 | Верхняя часть парового цилиндра CY8 DN 40/12, пустая, вариант применения для СПА с 04.2010 г. | ||||||||
16 | 1 | E-2206068 | Верхняя часть парового цилиндра CY17 DN 25/12, пустая | ||||||||
16 | 1 | E-2206095 | Верхняя часть парового цилиндра CY17 DN 40/12, пустая, вариант применения для СПА с 04.2010 г. | ||||||||
16 | 1 | E-2206095 | Верхняя часть парового цилиндра CY17 DN 40/12, пустая | ||||||||
16 | 1 | E-2206082 | Верхняя часть парового цилиндра CY17 DN 40/12, пустая | ||||||||
16 | 1 | E-2206069 | Верхняя часть парового цилиндра CY30 DN 40/12, пустая | ||||||||
16 | 1 | E-2207001 | Верхняя часть парового цилиндра CY45 DN 40/12, пустая | ||||||||
19 | 1 | B-3216005 | Нижняя часть парового цилиндра в сборе с фильтром CY1 *, ** | ||||||||
19 | 1 | B-3216044 | Нижняя часть парового цилиндра в сборе с фильтром CY4 *, ** | ||||||||
19 | 1 | 1 | B-3216007 | Нижняя часть парового цилиндра в сборе с фильтром CY8 *, ** | |||||||
19 | 1 | 1 | 1 | B-2206046 | Нижняя часть парового цилиндра в сборе с фильтром CY17 *, ** | ||||||
19 | 1 | B-2206071 | Нижняя часть парового цилиндра в сборе с фильтром CY30 *, ** | ||||||||
19 | 1 | B-2207002 | Нижняя часть парового цилиндра в сборе с фильтром CY45 *, ** | ||||||||
17 | 1 | E-3216044 | Уплотнительное кольцо круглого сечения для фланца цилиндра, прозрачный цилиндр | ||||||||
17 | 1 | E-3216046 | Уплотнительное кольцо круглого сечения для фланца цилиндра, прозрачный цилиндр | ||||||||
17 | 1 | 1 | E-3216010 | Уплотнительное кольцо круглого сечения для фланца цилиндра, прозрачный цилиндр | |||||||
17 | 1 | 1 | 1 | E-2206050 | Уплотнительное кольцо круглого сечения для фланца цилиндра, прозрачный цилиндр | ||||||
17 | 1 | E-2206051 | Уплотнительное кольцо круглого сечения для фланца цилиндра, прозрачный цилиндр | ||||||||
17 | 1 | E-2207011 | Уплотнительное кольцо круглого сечения для фланца цилиндра, прозрачный цилиндр | ||||||||
35 | 1 | 1 | E-3216011 | Уплотнительное кольцо круглого сечения для опоры | |||||||
35 | 1 | 1 | 1 | 1 | 1 | E-2204022 | Уплотнительное кольцо круглого сечения для опоры | ||||
48 | 1 | B-3204069 | Электроды, включая барашковые гайки, комплект 2 шт. для CY1 | ||||||||
48 | 1 | B-3204041 | Электроды, включая барашковые гайки, комплект 2 шт. для CY2 | ||||||||
48 | 1 | B-3216061 | Электроды, включая барашковые гайки, комплект 3 шт. для CY4 | ||||||||
48 | 1 | B-3204019 | Электроды, включая барашковые гайки, комплект 3 шт. для CY8 | ||||||||
48 | 1 | B-2204081 | Электроды, включая барашковые гайки, комплект 3 шт. для CY17 | ||||||||
48 | 1 | B-2206227 | Электроды, включая барашковые гайки, комплект 3 шт. для CY17/CY30 DN40 | ||||||||
48 | 1 | B-2204083 | Электроды, включая барашковые гайки, комплект 6 шт. для CY17 DN40 | ||||||||
48 | 1 | B-2204095 | Электроды, включая барашковые гайки, комплект 6 шт. для CY30 DN40 | ||||||||
48 | 1 | B-2204085 | Электроды, включая барашковые гайки, комплект 6 шт. для CY45 DN40 | ||||||||
10 | 1 | B-3204073 | Электрод-датчик, включая барашковую гайку | ||||||||
10 | 1 | B-3204047 | Электрод-датчик, включая барашковую гайку | ||||||||
10 | 1 | B-3204037 | Электрод-датчик, включая барашковую гайку | ||||||||
10 | 1 | B-3204027 | Электрод-датчик, включая барашковую гайку | ||||||||
10 | 1 | 1 | 1 | 1 | 1 | B-2204075 | Электрод-датчик, включая барашковую гайку | ||||
10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-3216025 | Штекер электрода-датчика, не подключённый, с изоляционной трубкой |
4 | 2 | 3 | 3 | E-3216024 | Штекер электрода, не подключённый, с гибкой трубкой | ||||||
4 | 3 | 3 | 6 | 6 | E-2206059 | Штекер электрода, не подключённый, с гибкой трубкой | |||||
4 | 6 | E-2207016 | Штекер электрода, не подключённый, с гибкой трубкой |
* | C01 | C02 | C06 | C10 | C17 | C22 | C30 | C45 | C58 | Номер артикула | Обозначение |
18 | 8 | 12 | 12 | 12 | 18 | 18 | 18 | 24 | 36 | E-3216022 | Зажим для прозрачного цилиндра |
37 | 1 | 1 | 1 | 1 | E-3220000 | Опора DN20/25 внутри/15/12 | |||||
37 | 1 | 1 | 1 | 1 | 1 | E-2206086 | Опора DN40/25 внутри/15/12 | ||||
1 | 1 | 1 | 1 | B-3216023 | Крепёжный комплект для опоры | ||||||
1 | 1 | 1 | 1 | 1 | B-2214023 | Крепёжный комплект для опоры | |||||
12 | 1 | 1 | 1 | E-3216020 | Заглушка для конденсата DN9 | ||||||
12 | 1 | 1 | 1 | 1 | 1 | 1 | E-2204035 | Заглушка для конденсата DN12 | |||
1 | 1 | 1 | 1 | E-3221000 | Переходник DN20/25 для парового шланга DN25 | ||||||
1 | 1 | E-3221002 | Переходник для парового шланга DN25 | ||||||||
1 | 1 | E-3221008 | Переходник для парового шланга DN40, вариант применения для СПА с 04.2010г. | ||||||||
1 | 1 | E-2209000 | Переходник для парового шланга DN25 | ||||||||
1 | 1 | E-2209004 | Переходник для парового шланга DN40, вариант применения для СПА с 04.2010г. | ||||||||
1 | 1 | 1 | E-2209004 | Переходник для парового шланга DN40 | |||||||
1 | 1 | E-2209006 | Переходник для парового шланга DN40 | ||||||||
1 | 2 | E-2209008 | Переходник для парового шланга DN40 | ||||||||
1 | E-2209014 | Переходник для выхода пара DN40/25 | |||||||||
2 | 1 | 1 | 1 | 1 | 1 | E-3221004 | Скоба для переходника DN25 | ||||
2 | 1 | 1 | 1 | 2 | E-2209002 | Скоба для переходника DN40 | |||||
3 | 1 | 1 | 1 | E-3216011 | Кольцо круглого сечения для переходника DN20/25 | ||||||
3 | 1 | 1 | E-3221006 | Кольцо круглого сечения для переходника DN25 | |||||||
3 | 1 | 1 | E-2204022 | Кольцо круглого сечения для переходника DN40, вариант применения для СПА с 04.2010 г. | |||||||
3 | 1 | 1 | 2 | E-2209010 | Кольцо круглого сечения для переходника DN40 (для устройств до октября 2003г. включительно) | ||||||
3 | 1 | 1 | 1 | 2 | E-2204022 | Кольцо круглого сечения для переходника DN40 (для устройств с ноября 2003г.) | |||||
1 | B-3216081 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-3216075 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-3216077 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-3216079 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-2207081 | Комплект для технического обслуживания парового цилиндра, вариант применения для СПА с 04.2010 г. | |||||||||
1 | B-2207029 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-2207037 | Комплект для технического обслуживания парового цилиндра, вариант применения для СПА с 04.2010 г. | |||||||||
1 | B-2207043 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-2207031 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-2207033 | Комплект для технического обслуживания парового цилиндра | |||||||||
1 | B-2207035 | Комплект для технического обслуживания парового цилиндра | |||||||||
Подвод воды | |||||||||||
21 | 0,7 | 0,7 | 0,8 | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 | 1,6 | E-2604002 | Соединительный шланг: электромагнитный клапан – опора, в метрах |
25 | 1 | 1 | 1 | B-2304081 | Электромагнитный клапан, с сервоуправлением, прямого действия, 0,2-10бар, 1,2л/мин. | ||||||
25 | 1 | B-2304083 | Электромагнитный клапан, с сервоуправлением, прямого действия, 0,2-10 бар, 2,5 л/мин., до 05/14 | ||||||||
25 | 1 | 1 | 1 | 1 | 1 | B-2304085 | Электромагнитный клапан, с сервоуправлением, прямого действия, 0,2-10 бар, 3,3 л/мин., до 05/14 | ||||
25 | 1 | 1 | 1 | 1 | 1 | 1 | B-2304083 | Электромагнитный клапан, с сервоуправлением, прямого действия, 0,2-10 бар, 2,5 л/мин., с 06/14 | |||
1 | 1 | 1 | B-2304059 | Двойной электромагнитный клапан при использовании промывочного устройства, 1,2 л/мин. | |||||||
1 | B-2304061 | Двойной электромагнитный клапан при использовании промывочного устройства, 2,5 л/мин., до 05/14 | |||||||||
1 | 1 | 1 | 1 | 1 | B-2304069 | Двойной электромагнитный клапан при использовании промывочного устройства, 3,3 л/мин., до 05/14 | |||||
1 | 1 | 1 | 1 | 1 | 1 | B-2304031 | Двойной электромагнитный клапан при использовании промывочного устройства, 2,5 л/мин., с 06/14 | ||||
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2304036 | Прокладка для электромагнитного клапана / корпуса | |
56 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2304031 | Шланг для подвода воды, 0,6 м, на обоих концах накидная гайка 3/4",встроенное уплотнение |
38 | 0,4 | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | E-2604004 | Шланг для ручного опорожнения/спуска остатков воды |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2305002 | Уплотнение для шланга «подвод воды» | |
20 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2604066 | Пробка, запор для шланга «ручного опорожнения» |
22 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | E-2304015 | Хомут для шланга 10-16 мм |
24 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | E-2604002 | Соединительный шланг: электромагнитный клапан – заземляющая втулка |
23 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2304080 | Заземляющая втулка |
58 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2604094 | Двойной обратный клапан |
* | C01 | C02 | C06 | C10 | C17 | C22 | C30 | C45 | C58 | Номер артикула | Обозначение |
64 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-3320407 | HyFlow (опция) | ||
60 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | E-7600186 | Соединительный шланг заземляющая втулка-HyFlow | ||
61 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-7600094 | Соединительный элемент, прямой | ||
62 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2304078 | Заземляющая втулка (HyFlow) | ||
63 | 1 | E-xxxxxxx | Электромагнитный клапан, с сервоуправлением, прямого действия, 0,2-10 бар, 1,2 л/мин., соединение John Guest 8 мм | ||||||||
63 | 1 | 1 | 1 | 1 | 1 | 1 | E-2304064 | Электромагнитный клапан, с сервоуправлением, прямого действия, 0,2-10 бар, 2,3 л/мин., соединение John Guest 8 мм | |||
65 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,7 | 0,8 | E-2604004 | Соединительный шланг Hy-Flow-опора | ||
66 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,7 | 0,8 | E-7600224 | Соединительный шланг Hy-Flow-сток | ||
67 | E-8501064 | Хомут для шланга 12-20 мм | |||||||||
Спуск воды | |||||||||||
1 | B-3401005 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||||
1 | B-3401007 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||||
1 | B-3401015 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||||
1 | B-3401017 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||||
1 | 1 | 1 | B-3401019 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||
1 | B-3401013 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||||
1 | B-3401021 | Система спускных шлангов (позиции 6, 14, 15, 30, 31) | |||||||||
31 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-3220005 | Уплотнительное кольцо круглого сечения для соединения опора – насос |
31 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-3220005 | Кольцо круглого сечения для соединения насос – переходник |
32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2404027 | Шламоотводящий насос без крепёжного комплекта |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2404024 | Кольцо круглого сечения для насоса (уплотнение корпус/двигатель) | |
57 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2420423 | Спускной шланг 1 1/4" |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2424014 | Крепёжный комплект для шламоотводящего насоса | |
6 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2425004 | Колено трубы с вытяжными трубками |
39 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-8501064 | Хомут для шланга 12-20 мм |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2424014 | Крепёжный комплект для шламоотводящего насоса (позиции 42-44) | |
Электронное оборудование | |||||||||||
Общие детали | |||||||||||
1 | 1 | E-2507040 | Главный контактор 20 А, 230 В | ||||||||
1 | 1 | E-2501005 | Главный контактор 16 А, 230 В | ||||||||
1 | B-2507041 | Главный контактор 20 А, 230 В | |||||||||
1 | 1 | B-2507061 | Главный контактор 35 А, 230 В | ||||||||
1 | B-2507071 | Главный контактор 50 А, 230 В | |||||||||
1 | B-2507081 | Главный контактор 65 А, 230 В | |||||||||
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2505206 | Предохранитель в цепи управления 1,6 A, 5x20 мм | ||
4 | 1 | 1 | B-3526023 | Кабель подключения электродов со штепсельным контактом, комплект 2 шт. | |||||||
4 | 1 | 1 | B-3526019 | Кабель подключения электродов со штепсельным контактом, комплект 3 шт. | |||||||
4 | 1 | B-2524201 | Кабель подключения электродов со штепсельным контактом, комплект 3 шт. | ||||||||
4 | 1 | B-2524249 | Кабель подключения электродов со штепсельным контактом, комплект 3 шт. | ||||||||
4 | 1 | B-2524205 | Кабель подключения электродов со штепсельным контактом, комплект 6 шт. | ||||||||
4 | 1 | B-2524209 | Кабель подключения электродов со штепсельным контактом, комплект 6 шт. | ||||||||
4 | 1 | B-2524213 | Кабель подключения электродов со штепсельным контактом, комплект 6 шт. | ||||||||
1 | 1 | 1 | 1 | 1 | 1 | B-2525051 | Соединительный провод для электрода-датчика со штепсельным контактом, 630 мм | ||||
1 | 1 | 1 | B-2525053 | Соединительный провод для электрода-датчика со штепсельным контактом, 870 мм | |||||||
Производство пара, специальное напряжение от 500 В | |||||||||||
1 | 1 | 1 | E-2206054 | Кольцо круглого сечения CY17 из силикона для фланца цилиндра | |||||||
1 | E-2206056 | Кольцо круглого сечения CY30 из силикона для фланца цилиндра | |||||||||
1 | E-2207014 | Кольцо круглого сечения CY45 из силикона для фланца цилиндра | |||||||||
1 | 1 | B-2208007 | Звездообразный блок цилиндров CY17/3 | ||||||||
1 | B-2208013 | Звездообразный блок цилиндров CY17/6 | |||||||||
1 | B-2208009 | Звездообразный блок цилиндров CY 30 | |||||||||
1 | B-2208011 | Звездообразный блок цилиндров CY 45 | |||||||||
2,5 | 5 | 8 | E-9000110 | Кабель H07V-K2,5 в метрах | |||||||
3 | 3 | 6 | E-2206059 | Электродный штекер 35 А | |||||||
8 | E-9000132 | Кабель H07V-K6,0 в метрах | |||||||||
6 | E-2207016 | Электродный штекер 63 А |
* | C01 | C02 | C06 | C10 | C17 | C22 | C30 | C45 | C58 | Номер артикула | Обозначение |
Электронное оборудование, специальное напряжение от 500 В | |||||||||||
1 | 1 | 1 | 1 | E-2504158 | Трансформатор 690/230, 25 ВА | ||||||
1 | 1 | 1 | 1 | E-2504168 | Трансформатор 480-500 В/230 В | ||||||
1 | 1 | 1 | 1 | E-2504160 | Трансформатор 600 В/230 В | ||||||
1 | 1 | 1 | 1 | E-2504166 | Трансформатор 690 В/230 В, 130 ВА | ||||||
1 | 1 | 1 | 1 | E-2590102 | Силовой автомат 1 А | ||||||
Электронное оборудование, специальное напряжение от 240 В до 480 В | |||||||||||
1 | 1 | 1 | 1 | 1 | 1 | E-2504220 | Трансформатор 416-460 В/230 В | ||||
1 | 1 | 1 | 1 | 1 | 1 | E-2504168 | Трансформатор 480/230 | ||||
Электронное оборудование, специальное напряжение 240 В и ниже | |||||||||||
1 | E-2504092 | Главный контактор 100 А, 230 В | |||||||||
1 | B-2507081 | Главный контактор 65 А, 230 В | |||||||||
1 | B-2507061 | Главный контактор 35 А, 230 В | |||||||||
1 | 1 | B-2507041 | Главный контактор 20 А, 230 В | ||||||||
1 | B-2524209 | Кабель подключения электродов C45 | |||||||||
Система управления Basic | |||||||||||
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2526201 | Системная плата Basic | |
51 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2502412 | Управляющий переключатель, 2-полюсный, с односторонней фиксацией/нажатием, среднее положение «0» |
1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2120901 | Крепёжная панель (Basic) до 05/14 | |||
1 | 1 | B-2120915 | Крепёжная панель (Basic) до 05/14 | ||||||||
1 | 1 | 1 | 1 | 1 | B-2120901 | Крепёжная панель (Basic) с 06/14 | |||||
1 | 1 | 1 | 1 | B-2120915 | Крепёжная панель (Basic) с 06/14 | ||||||
Система управления Comfort | |||||||||||
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2526201 | Системная плата Basic | |
51 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2502412 | Управляющий переключатель, 2-полюсный, с односторонней фиксацией/нажатием, среднее положение «0» |
1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2526401 | Дисплей (Comfort) до 05/14 | |||
1 | 1 | B-2526489 | Дисплей (Comfort) до 05/14 | ||||||||
1 | 1 | 1 | 1 | 1 | B-2526401 | Дисплей (Comfort) c 06/14 | |||||
1 | 1 | 1 | 1 | B-2526489 | Дисплей (Comfort) c 06/14 | ||||||
Система управления Comfort Plus | |||||||||||
1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2526201 | Системная плата Basic | |||
51 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2502412 | Управляющий переключатель, 2-полюсный, с односторонней фиксацией/нажатием, среднее положение «0» | ||
1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2526403 | Дисплей (Comfort Plus) до 05/14 | |||
1 | 1 | 1 | 1 | 1 | B-2526403 | Дисплей (Comfort Plus) с 06/14 | |||||
Система управления DS | |||||||||||
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | B-2526211 | Системная плата DS-Basic | |
51 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | E-2502412 | Управляющий переключатель, 2-полюсный, с односторонней фиксацией/нажатием, среднее положение «0» (с 06.03.02 г.) |
x | x | x | x | x | x | x | B-2526401 | Дисплей, серый (Comfort) до 12.2009 г. | |||
x | x | x | x | x | x | x | B-2526403 | Дисплей, серый (Comfort Plus) до 12.2009 г. | |||
x | x | B-2526487 | Дисплей, жёлтый (Comfort) с 01/10 до 05/14 | ||||||||
x | x | x | x | x | x | x | B-2526445 | Дисплей, жёлтый (Comfort) с 01/10 до 05/14 | |||
x | x | x | x | B-2526487 | Дисплей, жёлтый (Comfort) c 06/14 | ||||||
x | x | x | x | x | B-2526445 | Дисплей, жёлтый (Comfort) c 06/14 | |||||
x | x | x | x | x | x | x | B-2526447 | Дисплей, жёлтый (Comfort Plus) с 01/10 до 05/14 | |||
x | x | x | x | x | B-2526447 | Дисплей, жёлтый (Comfort Plus) c 06/14 | |||||
x | x | x | x | x | x | x | x | x | E-0605228 | Температурный датчик, включая провод длиной 6 м для электронного оборудования DS | |
x | x | x | x | x | x | x | x | x | B-2505207 | Температурный датчик, включая крепление для E-0605228 | |
x | x | x | x | x | x | x | x | x | E-2505206 | Запасной предохранитель для освещения, вентилятора, 1,6 А, 5х20 мм | |
x | x | x | x | x | x | x | x | x | E-3516020 | Запасной предохранитель для подачи ароматических веществ 2,5 А, 5х20 мм | |
x | x | x | x | x | x | x | E-2504039 | Запасной предохранитель для трансформатора E-2504154 5 A, 5x20 мм | |||
x | x | x | x | x | x | x | E-2504200 | Трансформатор 230/24 В/130 ВА |
* | C01 | C02 | C06 | C10 | C17 | C22 | C30 | C45 | C58 | Номер артикула | Обозначение |
Подача ароматических веществ | |||||||||||
x | x | x | x | x | x | x | x | B-2604091 | Шланговый насос DSP9111; 230 В/50 Гц; 3л/ч | ||
x | x | x | x | x | x | B-2604083 | Шланговый насос DSP9111; 24 В/50 Гц; 3л/ч | ||||
x | x | x | x | x | x | x | x | E-2604072 | Сжимаемый шланг для шлангового насоса DSP9431 | ||
x | x | x | x | x | x | x | x | E-2604074 | Сжимаемый шланг для шлангового насоса DSP9111 | ||
x | x | x | x | x | x | x | x | E-2604076 | Шланговая муфта для силиконового шланга | ||
x | x | x | x | x | x | x | x | E-2604070 | Силиконовый шланг для ароматических веществ; 6х1,5 | ||
x | x | x | x | x | x | x | x | B-2604067 | Тройник для подачи ароматических веществ (DN25) | ||
x | x | x | x | x | x | x | x | B-2604069 | Тройник для подачи ароматических веществ (DN40) | ||
Принадлежности | |||||||||||
x | x | x | x | x | E-2604012 | Паровой шланг DN25, в метрах | |||||
x | x | E-2604013 | Паровой шланг DN40, вариант применения для СПА с 04.2010 г. | ||||||||
x | x | x | x | E-2604013 | Паровой шланг DN40, в метрах | ||||||
x | x | x | x | x | x | x | x | x | E-2604002 | Шланг для конденсата DN 12, в метрах | |
x | x | x | x | x | E-2404004 | Хомут для парового шланга DN25 | |||||
x | x | E-2604016 | Хомут для парового шланга DN40, вариант применения для СПА с 04.2010 г. | ||||||||
x | x | x | x | E-2604016 | Хомут для парового шланга DN40 | ||||||
x | x | x | x | x | x | x | x | x | E-2304015 | Хомут для шланга для конденсата | |
x | x | x | x | x | B-2604025 | Паровой электромагнитный клапан 0-0,4 бар, в сборе, для парового шланга DN 25 | |||||
x | x | B-2604040 | Паровой электромагнитный клапан 0-0,4 бар, в сборе, для парового шлангаDN40, вариант применения для СПА с 04.2010 г. | ||||||||
x | x | x | x | B-2604040 | Паровой электромагнитный клапан 0-0,4 бар, в сборе, для парового шлангаDN40 | ||||||
x | x | x | x | x | E-2604042 | Парораспределитель, тройник DN 25VA | |||||
x | x | E-2604023 | Парораспределитель, тройник DN 40VA, вариант применения для СПА с04.2010 г. | ||||||||
x | x | x | x | E-2604023 | Парораспределитель, тройник DN 40VA | ||||||
x | x | x | x | x | x | x | x | x | E-2604021 | Распределитель конденсата, тройник DN 12 | |
÷ | ÷ | ÷ | 1 | B-2208005 | Звездообразный блок цилиндров | ||||||
1 | 1 | B-2208007 | Звездообразный блок цилиндров | ||||||||
1 | B-2208013 | Звездообразный блок цилиндров | |||||||||
1 | B-2208009 | Звездообразный блок цилиндров | |||||||||
1 | B-2208011 | Звездообразный блок цилиндров | |||||||||
1 | 1 | B-3304061 | Промывочное устройство в сборе | ||||||||
1 | 1 | B-2304063 | Промывочное устройство в сборе | ||||||||
1 | 1 | 1 | 1 | 1 | B-2304065 | Промывочное устройство в сборе | |||||
x | x | x | x | x | x | x | B-2304079 | Форсунка для Superflush | |||
x | x | B-2304089 | Форсунка для Superflush | ||||||||
56 | x | x | x | x | x | x | x | x | x | B-2304031 | Шланг для подвода воды |
x | x | x | x | x | x | x | B-3320406 | Наполнительная чашка в сборе | |||
Указывайте при заказе запчастей тип и серийный номер.* см. изображение узлов в разобранном виде** При использовании промывочного устройства Super Flush заказывайте запасную форсунку (B-2304067) для нижней части цилиндра.*** Комплект для технического обслуживания |
