Настенная электрическая печь для сауны Harvia Delta D23EE (1,3-2,5 м3, 2,3 кВт) (с выносным пультом управления в комплекте)

Производитель: Harvia (Финляндия)
Модель: Harvia Delta D23EE
Артикул: HDEE230400

Настенная электрическая печь для сауны Harvia Delta D23 EE (1,3-2,5 м3, 2,3 кВт) (с выносным пультом управления в комплекте) - предназначена для частных саун маленьких размеров (для 1-2 человек). Печь вырабатывает пар и создает в парилке высокую температуру. Каменка оснащена влагозащищенным выносным пультом управления, который может быть установлен как внутри, так и снаружи парильного помещения. Также в комплекте поставляются блок регулировки мощности (управляется компьютером) и термостат. Корпус печи изготовлен из высококачественной нержавеющей стали.

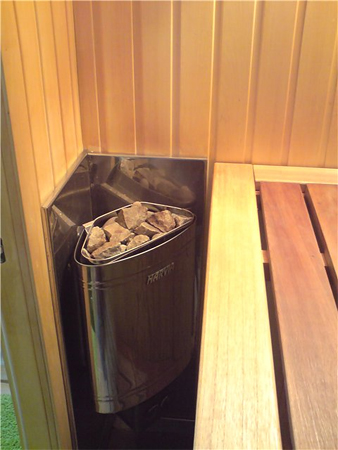

Благодаря треугольной форме и компактным размерам печь можно устанавливать в углу парильного помещения на участках ограниченных размеров. Печь крепится на стену на специальную монтажную раму (поставляется в комплекте). Несмотря на свои маленькие размеры, каменка Delta D23 EE обладает достаточной мощностью, чтобы поддерживать необходимую температуру в парилке в течение продолжительного времени.

Включается печь нажатием на кнопку пульта управления. С помощью кнопки "menu" можно выбрать, какие данные буду отображаться на дисплее пульта (температура в сауне, продолжительность работы печи или время ее отключения). Изменить заданное значение температуры можно с помощью кнопок "+" и "-". Таким же способом регулируется и продолжительность работы печи. Максимальное время работы каменки - 8 часов. Возможен и отложенный старт включения печи (от 0 до 18 часов). Это значит, что печь начнет работать сама через установленное Вами время.

В комплекте с печью поставляется выносной пульт управления. Так как пульт работает от низкого напряжения и защищен от попадания воды, он может быть установлен внутри парильного помещения (на стене, на защитном ограждении печи или даже на платформе основания). Также пульт можно устанавливать и вне парилки (в предбаннике, в жилой части дома). Пульт управления поставляется в комплекте с монтажным кабелем (3 м), деревянными рейками (для накрытия кабеля), установочным фланцем и крепежными винтами (2 шт).

Параметры работы печи отслеживаются с помощью блока датчиков, в котором находятся датчик температуры и устройство защиты от перегрева. Если температура в сауне поднимается выше допустимых пределов, срабатывают предохранители и нагревательные элементы автоматически отключаются. Основные причины перегрева: слишком плотно уложенные камни, неправильная установка печи, плохая вентиляция.

Для навески печи используется монтажная рама, которая крепится к стене с помощью шурупов (в комплекте). Перед установкой каменки убедитесь в прочности стены. При необходимости стену можно укрепить толстой доской. Так как электрокаменка очень сильно нагревается, во избежание случайного соприкосновения с её горячими поверхностями рекомендуется использовать защитное ограждение.

Размеры электрической печи Harvia Delta D23 EE:

Технические характеристики электрической печи Harvia Delta D23 EE:

Деталировка электрической печи Harvia Delta D23 EE:

1,2. Нагревательный элемент ZSN-150 (1150 Вт, 230 В) - 2 шт
3. Термостат/защита от перегрева WX-232
4. Панель управления ZSM-90
5. Стеновой установочный фланец ZSME-100
6. Монтажный кабель для панели управления WX-238
7. Блок мощности ZSN-580
8. Крышка блока коммутации ZST-350

Схема пульта управления для печи Harvia Delta D23 EE:

Блок коммутации печи Harvia Delta D23 EE:

Минимальные безопасные расстояния при установке печи Harvia Delta D23 EE:

Схема установки крепежной рамы электрической печи Harvia Delta D23 EE:

Схема установки печи Harvia Delta D23 E и пульта управления к ней:

Схема установки датчика температуры в парильном помещении:

Схема установки защитного ограждения печи Harvia Delta D23 EE:

1-фазное соединение печи Harvia Delta D23 EE:

3-фазное соединение печи Harvia Delta D23 EE:

Подключение печи к электросети должен осуществлять только квалифицированный специалист, имеющий право на данный род работ.

Схема циркуляции воздуха в парильном помещении при работе печи Harvia Delta D23 EE:

1  Область расположения приточного вентиляционного отверстия.
2. Вытяжное вентиляционне отверстие.
3. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны)
4. Если вентиляционное отверстие расположено в ванной пространство между дверью и полом должно быть не менее 100 мм. Необходима принудительная вентиляция.

Пример правильной укладки камней в электрическую печь Harvia Delta D23 EE:

В печь можно укладывать только специально предназначенные для этих целей камни. При этом камни должны полностью покрывать нагревательные элементы, но, не создавая горки. Камни укладываются аккуратно и не очень плотно, чтобы не затруднять циркуляцию воздуха в печи. Если большие камни не помещаются между нагревательными элементами, не прилагайте усилие, чтобы втиснуть их. Нельзя использовать легкие, пористые и керамические камни. Запрещается включать печь без камней. Это может привести к пожару.
