Универсальный комплект. Противоток Pahlen JET-SWIM 2000 (78 м3/ч, 4,0 кВт, 380 В) (комплект: насос, закладной узел, щит, обвязка)

Универсальный комплект. Противоток Pahlen JET-SWIM 2000 (78 м3/ч, 4,0 кВт, 380 В) (комплект: насос, закладной узел, щит, обвязка)
482 550 руб.

Дорогой покупатель!

1. Данный товар мы доставим Вам бесплатно по Москве (в пределах МКАД) или до терминала транспортной компании в Москве;

2. Услуги транспортной компании по перевозке из Москвы в город получателя - оплачиваются получателем отдельно;

3. При доставке за МКАД стоимость доставки этого товара рассчитывается менеджером по формуле: 300 руб. + 30 руб./км;

4. Если хотя бы один из товаров в Вашем заказе помечен надписью: "Бесплатная доставка!" - предложение распространяется на весь заказ.

Приятных покупок на MarcoBravo.ru!


Противоток (универсал.)(78 м3/ч 380В 4.0 кВт) Pahlen JET-SWIM 2000, предназначен для создания искусственного течения в бассейнах. Производительность - 78 м3/ч, мощность - 4,0 кВт, напряжение - 380 В.


Описание товара:

Производитель: PAHLEN, Швеция

Модель: JET-SWIM 2000

Гарантия: 12 месяцев

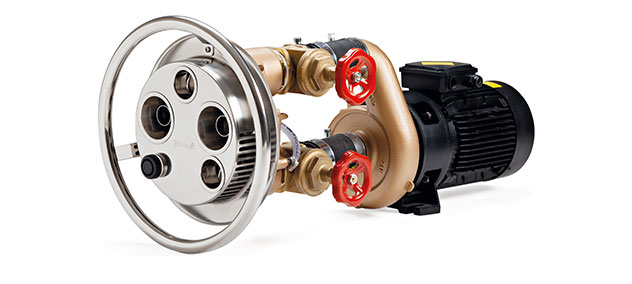

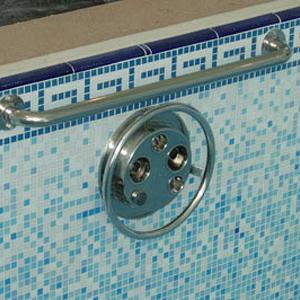

Противоток Pahlen JET-SWIM 2000 (78 м3/ч, 4,0 кВт, 380 В) универсальный (комплект) - предназначен для создания искусственного течения. Подходят для любых типов бассейнов. Поскольку противоток является встраиваемым, его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой. Корпус изделия изготовлен из бронзы. Лицевая панель произведена из нержавеющей стали.

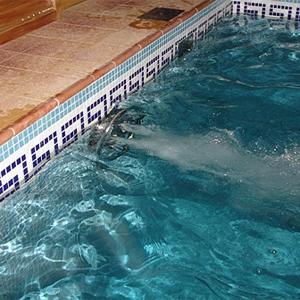

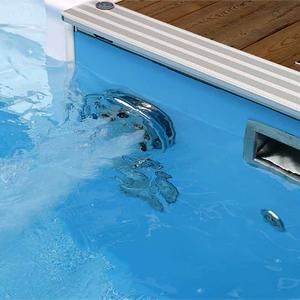

Противоток создает в бассейне искусственное течение, которе можно использовать как в развлекательных целях, так и в целях тренировки. Мощность устройства позволяет создавать такой поток воды, при котором пловец прилагая все усилия для продвижения вперед, все же остается на месте. Также противоток можно использовать для гидромассажа тела.

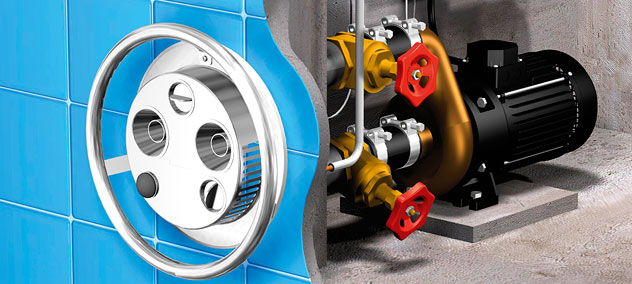

Принцип действия противотока для бассейна Pahlen JET-SWIM 2000:

Вода через щелевые зазоры, находящиеся в нижней части лицевой панели закладного узла, попадает в насос противотока. Далее вода под напором поступает в поворотное двойное сопло, где происходит подмес (эжекция) воздуха и где регулируется интенсивность и направление потока. В результате вода поступает в бассейн пузырящимся потоком и создает течение в верхних слоях воды. Кнопка включения и выключения находится на лицевой панели закладного узла противотока для бассейна. Модель JET-SWIM 2000 оборудована двойным соплом, направление каждого сопла можно регулирвать отдельно. Кроме того имеется возможно управлять интенсивностью потока.

Габаритные и присоединительные размеры противотока Pahlen JET-SWIM 2000:

1. Насос

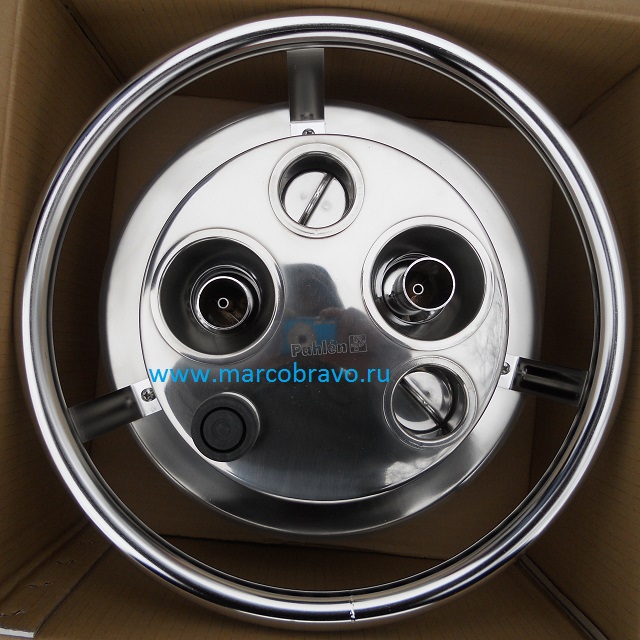

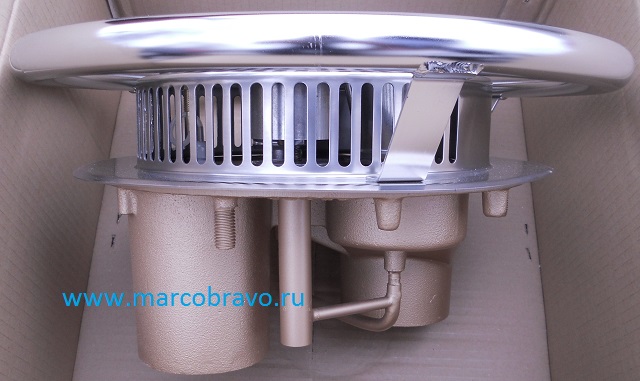

2. Закладной узел противотока

3. Щит управления противотоком

4. Общая схема


Технические характеристики противотока Pahlen JET-SWIM 2000:

Комплектация противотока для бассейна Pahlen JET-SWIM 2000 (артикулы могут меняться):

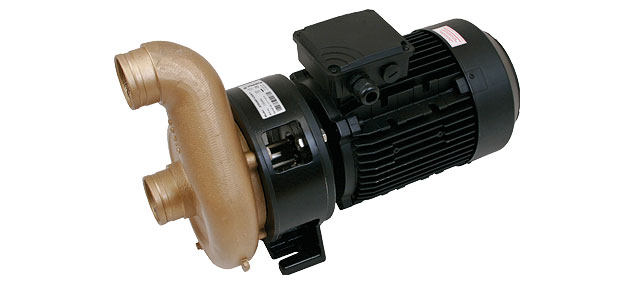

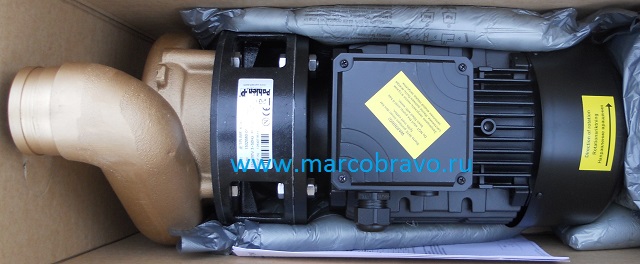

1) Насос JETPUMP 4,0 кВт Pahlen (1302080)

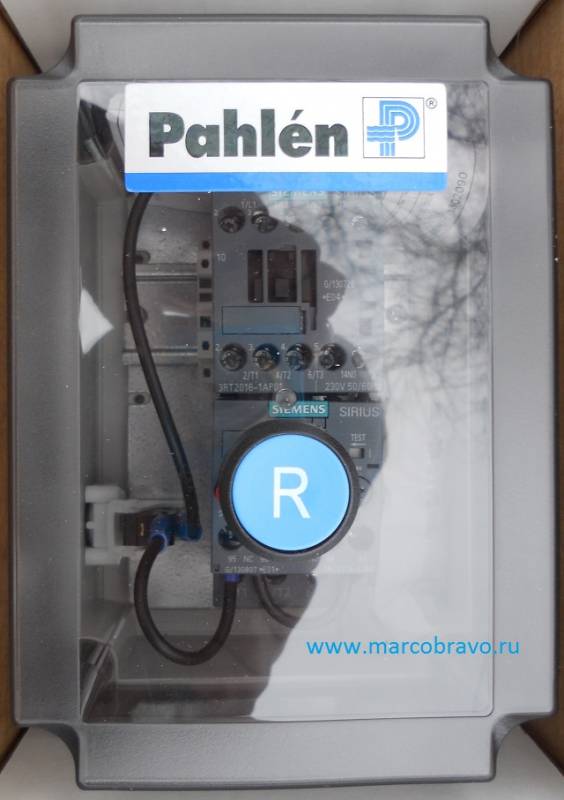

2) Щит управления (электропакет) противотоком JET-SWIM 2000 (4,0 кВт) Pahlen (1302090)
3) Шланг резиновый армированный 2½" для присоединения к насосу JETPUMP (1274270) (2 шт)
4) Хомут шланга резинового армированного Pahlen (122427) (4 шт)
5) Ниппель (штуцер) 2½"x 63 Pahlen (512287) (2 шт)

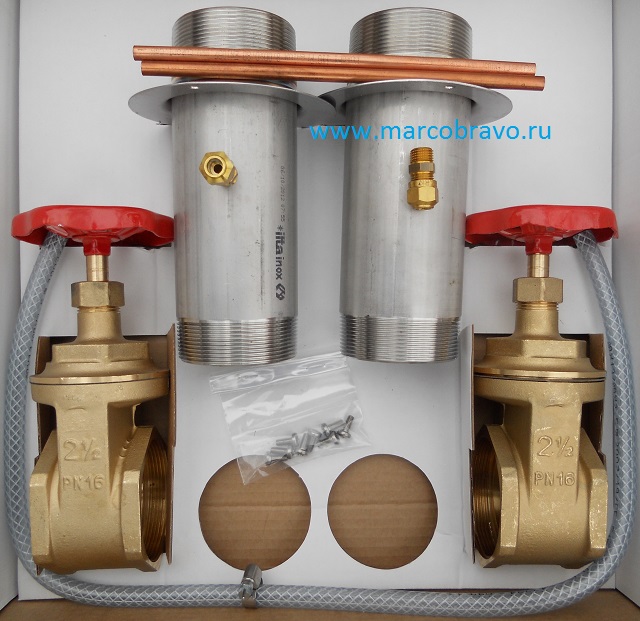

6) Обвязка противотока JET-SWIM 2000 (1302020)
7) Закладной узел противотока JET-SWIM 2000 (1302000)

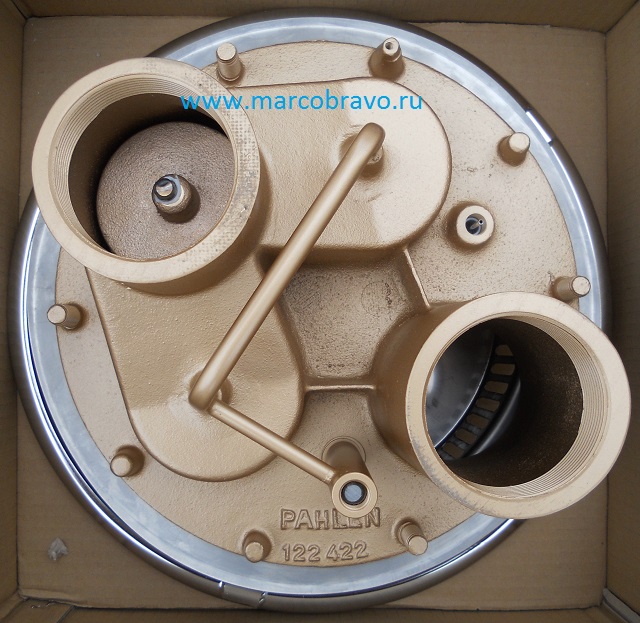

Деталировка закладного узла противотока Pahlen JET-SWIM 2000, выбор запасных частей

:



Описание Количество Артикул
1 Лицевая панель закладного узла противотока Pahlen Jet Swim 2000 1 122424/636020
2 Пневмо-кнопка Pahlen 1 636000
3 Поручень закладного узла противотока Pahlen Jet Swim 2000 1 122423
4 Сопло противотока Pahlen JET-SWIM 2000 2 122401
5 Ручка-регулятор доступа воздуха противотока Pahlen JET-SWIM 2000 1 122415
6 Ручка-регулятор интенсивности потока противотока Pahlen JET-SWIM 2000 1 636021/122412
7 ПВХ коннектор 1/4" c cоединительной трубкой 2,5 мм для пневмошланга 1 122417/636022
8-9 Кран шиберный 2,5” противотока Pahlen JET-SWIM 2000 2 90305
10 Фланец-кольцо противотока Pahlen Jet Swim 2000 1 122421
11 Прокладка фланца резиновая для противотока Jet Swim 2000 1 122419
12 Прокладка фланца самоклеющаяся для противотока Pahlen Jet Swim 2000 1 1224199
13 Корпус закладного узла противотока Pahlen Jet Swim 200 1 13001002
14 Пружина сопла противотока Pahlen JET-SWIM 2000 2 122403
15 Шайба эластичная 2 122402
16 Винты лицевой панели противотока Pahlen JET-SWIM 2000, М5х20 3 19909330
17 Цанга и трубка медная для подсоединения трубки капиллярной и шланга забора воздуха противотока Pahlen Jet Swim 2000 2 122411/ 636015
18 Труба проходная из нерж. стали 2,5” для противотока Pahlen JET-SWIM 2000 2 122425
Е (10+11+
12+20)

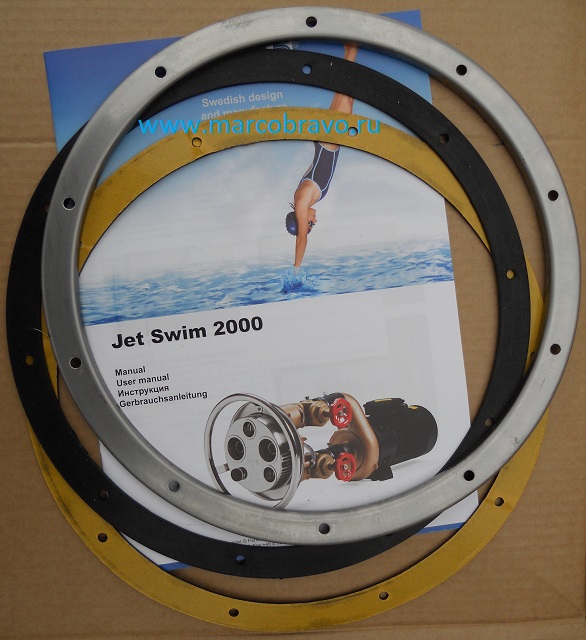

Комплект прокладок фланца для противтоков JET SWIM 2000
636014
21 Трубка капиллярная для пневмоуправления противотоком - м2х4мм, L=1,5м 1 636018
22 Шланг забора воздуха для противотока Pahlen JET-SWIM, 0.8м 1 122409


Деталировка щита управления Pahlen JET-SWIM 2000:

Деталировка обвязки противотока Pahlen JET-SWIM 2000:

Схема установки противотока Pahlen JET-SWIM 2000:

Электрическая схема:

Комплект противотока Pahlen JET-SWIM 2000 поставляется в четырёх коробках.

Размеры упаковки насоса и щита управления: прямоугольный картонный короб 710x300x370 мм

Размеры упаковки закладного узла: прямоугольный картонный короб 420x420x230 мм

Размеры упаковки обвязки противотока: прямоугольный картонный короб 420x420x130 мм


Размеры упаковки пневмопуска (щит управления) противотока: прямоугольный картонный короб 42x42x13 мм
