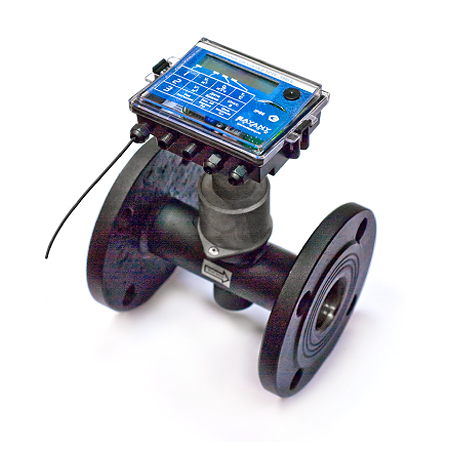

Счетчик-расходомер Саяны ВР-Д Ду-200 (предыдущее название ВПР, ВРТК-2000 Ду 200)

Счетчик-расходомер Саяны ВР-Д Ду-200 (предыдущее название ВПР, ВРТК-2000 Ду 200)
115 600 руб.

Счетчик-расходомер ИВК-Саяны ВР-Д Ду-200 (с индикатором) предназначен для измерения объема и расхода жидкости и для преобразования значения объема жидкости в количество импульсов на выходе.


Описание товара:

Производитель: ИВК-Саяны, Россия

Модель: ВР-Д Ду-200

Счетчик-расходомер ВР-Д Ду-200 (предыдущее название ВПР, ВРТК-2000 Ду 200) - предназначен для измерения объема и расхода жидкости и для преобразования значения объема жидкости в количество импульсов на выходе. Устройство используется для измерения объёма и расхода жидкостей с удельной электрической проводимостью от 10-3 до 10 См/м в наполненных напорных трубопроводах для учётно-расчётных операций и технологических процессов.

Счетчик-расходомер ВР-Д Ду-200 измеряет и индицирует параметры:

  • накопленный объём, м3;
  • расход, м3/ч;
  • серийный номер прибора;
  • цену импульса на выходе;
  • напряжение питания;
  • температуру измеряемой жидкости;
  • текущие дату и время.

Кроме того прибор регистрирует и хранит часовые значения (85 суток) и месячные (16 месяцев).

Считывание данных с устройства на персональный компьютер можно осуществлять с помощью адаптера RS-485, пульта УПД-2У, оптоголовки и адаптера модема КСМ.

Счетчик-расходомер ВР-Д Ду-200 состоит из:

1. Преобразователя расхода ВПР
2. Преобразователя измерительного ПИ

Габаритные и присоединительные размеры счетчика-расходомера ВР-Д Ду-200:

Dy
L, мм
D, мм
d, мм
D3, мм
n, мм
b, мм
200
450
335
22
295
12
30

Размер Lm приведен с учетом применения комплектов присоединителей, поставляемых изготовителем.

Технические характеристики  счетчика-расходомера ВР-Д Ду-200:

Технические данные Единицы измерения ВР-Д Ду-200
Порог чувствительности м3/час 5
Минимальный расход м3/час 10
Максимальный расход м3/час 630
Пределы основной относительной погрешности измерения объема % ±1; ±0,5
Пределы основной относительной погрешности измерения расхода % ±1,5
Пределы основной относительной погрешности преобразования значения объема в количество импульсов на выходе % ±1; ±0,5
Электропроводность измеряемой среды не менее мкСм/см 10
Давление в трубопроводе не более МПа 1,6
Температура окружающего воздуха, °С -10…+50
Температура измеряемой жидкости °С -20…+150
Влажность не более % 95
Степень защиты IP65
Устойчивость к механическим воздействиям группа N1
Внешнее магнитное поле не более А/м 400
Напряжение внутренних элементов питания В 3,65
Срок службы элементов питания, не менее лет 5
Средний срок службы, не менее лет 10
Межповерочный интервал лет 4
Масса, не более кг 52,0

График гидравлического сопротивления счетчика-расходомера ВР-Д Ду-200 :

Деталировка счетчика-расходомера ВР-Д Ду-200:

Схема панели управления счетчика-расходомера ВР-Д Ду-200:

Структурная схема счетчика-расходомера ВР-Д Ду-200:

Схема электрических соединений счетчика-расходомера ВР-Д Ду-200:
