Роликовый механизм Del ROLL-TOP 3 с мотором 250Nm 7x18 м (надводный, открытый, в комплекте с щитом управления)

Роликовый механизм Del ROLL-TOP 3 с мотором 250Nm 7x18 м (надводный, открытый, в комплекте с щитом управления)
279 300 руб.

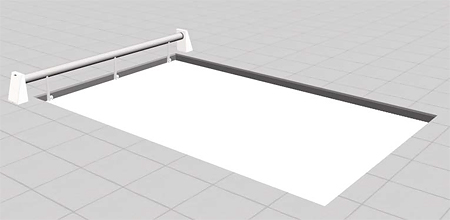

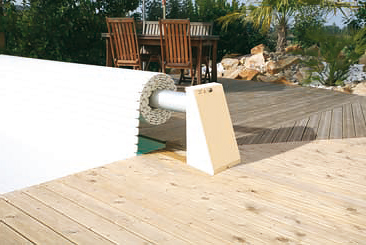

Роликовый механизм Del ROLL-TOP 3 с мотором 250Nm 7x18 м (надводный, открытый) предназначен для автоматического сматывания жалюзи. Устройство устанавливается на бортик бассейна. В комплекте - щит управления (возможность установки на расстоянии до 50 метров). Роликовый механизм подходит для бассейнов с электролизным обеззараживанием. Ширина ролика - 7 м. Максимальная длина жалюзи - 18 м.


Описание товара:

Производитель: DEL, Франция

Модель: ROLL-TOP 3

Артикул товара: 30025720

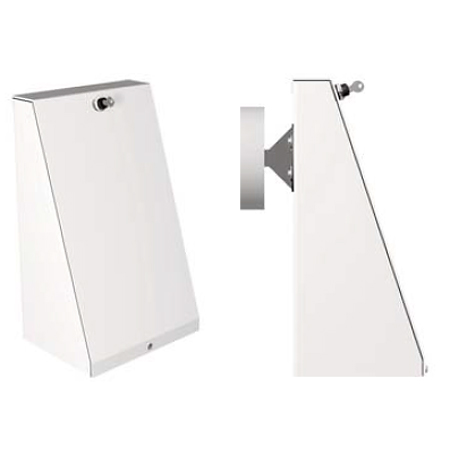

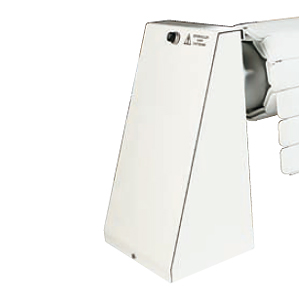

Роликовый механизм Del ROLL-TOP 3 с мотором 250Nm 7x18 м (надводный, открытый, в комплекте с щитом управления) - предназначен для автоматического сматывания жалюзи. Устройство устанавливается на бортик бассейна. Барабан роликового механизма изготовлен из анодированного алюминия. Две опорные стойки изготовлены из лакированного алюминия. Стандартный цвет опорных стоек - белый, но можно также как опцию заказать стойки бежевого (RAL 1015) или серого цвета (RAL 7047). Ширина ролика - 7 м. Максимальная длина жалюзи - 18 м.

Роликовый механизм Del ROLL-TOP 3 подходит для бассейнов с электролизным обеззараживанием.

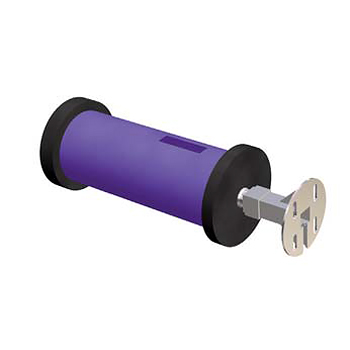

Управление смоткой и размоткой жалюзи осуществляется автоматически с помощью трубчатого мотора 250Nm (24 V DC), который располагается прямо внутри барабана. Питание мотора осуществляется с помощью электрического щита (поставляется в комплекте). Щит можно установить на расстоянии до 50 метров от роликового механизма. Двигатель автоматически останавливается при достижении покрытием края бассейна или наооборот, когда покрытие полностью намотано на барабан. Настройка остановки сматывающего устройства осуществляется при пмощи ключа на трубчатом моторе.

Сматывающее устройство Del приводится в движение с помощью специального ключа, что препятствует пользованию устройством посторонними лицами или детьми.

В роликовом механизме ROLL-TOP 3 предусмотрено устройство ограничения вращения. В случае заедания жалюзи или других аварийных ситуаций устройство реагирует на увеличение усилия для вращения барабана и автоматически останавливает процесс смотывания или разматывания жалюзи.

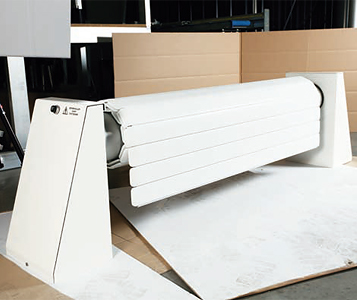

Роликовый механизм ROLL-TOP 3  - используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи - белый. Доступны и другие расцветки: бежевый или синий.

Отдельно можно приобрести фиксаторы и ремни, позволяющие закреплять жалюзи в открытом положении к бортику бассейна.

Габаритные размеры роликового механизма ROLL-TOP 3 7x18м с мотором 250Nm:


Все размеры указаны в сантиметрах.

Технические характеристики роликового механизма ROLL-TOP 3 7x18м с мотором 250Nm:

Наименование параметра Единицы измерения Значение параметра
Ширина ролика м 7
Максимальная длина жалюзи
м 18
Тип мотора - 250nm
Напряжение питания В 230
Выходное напряжение В 24
Электрическая мощность
Вт 210

Комплектация роликового механизма ROLL-TOP 3 7x18м с мотором 250Nm:


 Наименование Кол-во
1 Барабан из анодированного алюминия 1
2 Трубчатый мотор 250nm 1
3 Опорная стойка мотора 1
4 Опорная стойка простая 1
5 Щит управления 1
6 Смазка
1
7 Дюбель (Ø 12) 8
8 Дюбель (Ø 8) 4
9 Винт (M8x20) 4
10 Винт (M6x30) 4
11 Гайка (M8)
12
12 Ключ-шестигранник (n°4) 1
13 Винт (M10x60) 8
14 Винт (M8x50) 8
15 Шайба (M10) 8
16 Шайба (Ø 8) 8
17 Клеммная колодка 6-10 мм2
1
18 Клеммная колодка 2,5-4 мм2 1

Сборка роликового механизма ROLL-TOP 3 7x18м с мотором 250Nm:

Мотор крепится к опорной стойке при помощи винтов и гаек.

Установка роликового механизма ROLL-TOP 3 7x18м с мотором 250Nm:

При установке сматывающего устройства на борт бассейна необходимо, чтобы опоры находились строго в вертикальном положении, а ролик в строго горизонтальном положении. Для этого используйте инструмент уровень. Зазор между барабаном и стойкой составляет - 5 мм.

Положение стоек настраивается с помощью регулировочных винтов и гаек.


Центр ролика должен строго совпадать с серединой бассейна.

Для крепления опор к борту бассейна необходимо просверлить отверстия диаметром 12 мм. Крепежные элементы: дюбели Ø 12, винты M10x60 и шаибы M10.

Электрическая часть роликового механизма ROLL-TOP 3 7x18м с мотором 250Nm:

Управление процессом сматывания-разматываня жалюзи с помощью ключа:
