Автоматическая станция обработки воды Bayrol Analyt-3 Cl, pH (с датчиком температуры)
Автоматическая станция обработки воды Bayrol Analyt-3 Cl, pH (с датчиком температуры)
Вас не устраивает цена на данный товар?
Автоматическая станция обработки воды Cl, pH (с датч.темпер.) Bayrol Analyt-3 (177800), предназначена для дозирования хлора, контроля показателей pH, Redox, Cl и измерения температуры воды в бассейнах любых объёмов. Без дозирующих насосов.
Описание товара:
Производитель: BAYROL, Германия
Модель: Analyt-3
Артикул: 177800
Автоматическая станция обработки воды Bayrol Analyt-3 (с датчиком температуры) - осуществляет водоподготовку бассейна путем дозирования хлора/брома (Cl/Br); измеряет и регулирует показатель хлора/брома (Cl/Br); измеряет и регулирует водородный показатель (pH); измеряет окислительно-восстановительный показатель (Redox); измеряет температуру воды в бассейне. Устройство оборудовано графическим TFT-дисплеем с высоким разрешением (800х400 пикселей), диагональю 7" (18 см) и энергосберегающей светодиодной подсветкой. Управление осуществляется с помощью сенсорного экрана (каждое прикосновение сопровождается звуковым сигналом).
Автоматическая станция обработки воды Bayrol Analyt-3 - осуществляет водоподготовку бассейна путем дозирования хлора/брома (Cl/Br); измеряет и регулирует показатель хлора/брома (Cl/Br); измеряет и регулирует водородный показатель (pH); измеряет окислительно-восстановительный показатель (Redox); измеряет температуру воды в бассейне. Устройство оборудовано графическим TFT-дисплеем с высоким разрешением (800х400 пикселей), диаганалью 7" (18 см) и энергосберегающей светодиодной подсветкой. Управление осуществляется с помощью сенсорного экрана (каждое прикосновение сопровождается звуковым сигналом) или по беспрводному сигналу.
Отличительные особенности станции - система безопасности наивысшего уровня:
1. Сигнализация о верхних или нижних значениях контролируемых показателей.
2. Сигнализация об уровне, расходе, времени дозировки и времени калибровки дозирующих средств.
3. Сообщение о разрядке батареи.
4. Автоматическая блокировка дозировоки при аварийных ситуациях.
5. Непрерывный контроль правильности выполнения установленной программы и автоматический сброс в случае сбоя.
Сигналы тревоги подаются с помощью:
- дисплея;
- акустического сигнализатора (может быть отключен);
- реле сигнала тревоги.
Все важные контролируемые параметры могут быть индивидуально запрограммированы для каждого регулируемого модуля (заданное значение, максимальное время дозировки, пропорциональная област, зона нечувствительности (pH), базовое дозирование (мВ), длительность цикла, минимальный уровень дозирования, контроль дозирования). Станция оборудована датчиком температуры и таймером.
Автоматическая станция обработки воды Bayrol Analyt-3 может управляться путем удаленного доступа с помощью компьютера, мобильного телефона или других устройств. Графический интерфейс создан в соответствии с последними стандартами web-технологий. Управление может осуществляться как через локальную сеть, так и через интернет. При этом интерфейс на вашем мониторе выглядит также как он выглядит на дисплее станции Analyt, что облегчает процесс управления.
Технические характеристики автоматической станции обработки воды Bayrol Analyt-3:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 220 |
| Тип управления | - | сенсорное/дистанционное |
| Класс защиты корпуса | - | IP65 |
| Температура окружающего воздуха | °C | 0...+50 |
| Влажность окружающего воздуха, не более | % | 60 |
| Габариты | мм | 715x495x125 |
Диапазоны измерения, контролируемых характеристик:
| Измеряемый параметр | Диапазон измерения | Единица измерения |
| pH | 0…10 | pH |
| Cl | 0,01…10 | ppm / mg/l |
| Redox | 0...1,000 | mV |
| Температура воды | 2 x 0...50 1 x 0...75 |
°C |

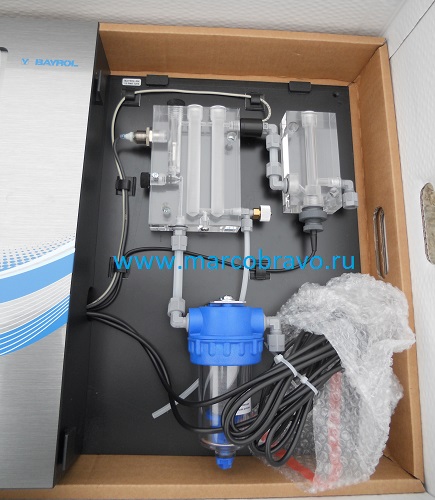

Общий вид и состав комплекта автоматической станции обработки воды Bayrol Analyt-3:
1. Камера для зондов pH и Redox.
2. Камера зонда Cl с элементом из золота.
3. Фильтр грубой очистки.
4. Контроллер Bayrol Analyt 3 с процессором.
| Поз | Наименование |
| 1 | Шланг матовый анализа воды 10х8мм (186054) |
| 2 | Жидкость тарирующая pH 7 BAYROL (186060) |
| 3 | Жидкость тарирующая pH 9 BAYROL (186061) |
| 4 | Жидкость для очищения зондов BAYROL (186089) |
| 5 | Жидкость тарирующая 465 mV +/- 5 mV BAYROL (184843) |
| 6 | Жемчужина синего цвета для очищения зондов рН/Redox |
| 7 | Провод для заземления крана с адаптером |
| 8 | Набор метизов для крепления станции обработки воды Bayrol Analyt-3 (177800) |
| 9 | Провод для заземления крана с адаптером |
| 10 | Кран с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) Bayrol (130099) |
| 11 | Зонд рН Bayrol (185301/401), артикулы могут меняться |
| 12 | Зонд Redox Bayrol (185300/400) 2 шт., артикулы могут меняться |
Деталировка Bayrol Analyt-3 177800, выбор запасных частей:
| Поз | Наименование |
| 1 | Монтажная панель крепления автоматической станции и камеры для зондов Bayrol (127000) |
| 2 | Декоративный кожух контроллера (левый) Bayrol (127004) |
| 3 | Декоративный кожух камеры для зондов (правый) Bayrol (127006) |
| 4 | Контроллер Bayrol Analyt (127170) |
| 5 | Короб для проводки Bayrol (127007) |
| 6 | Кабель питания (2 м) Bayrol (100614) |
| 11 | Камера для зондов и датчика потока в сборе с зондами и датчиком потока Bayrol (126063) |
| 12 | Зонд рН Bayrol (185301/401) |
| 13 | Прокладка зонда Bayrol (100712) |
| 14 | Заглушка Bayrol (100600) |
| 15 | Зонд Redox Bayrol (185300/400) |
| 16 | Датчик температуры (176926) |
| 17 | Кран с адаптером под шланг линии измерения параметров воды Bayrol (185413) |
| 18 | Винт крепления камеры для зондов и датчика потока Bayrol (100102) |
| 19 | Шайба винта оцинк. 4,3/М4 Bayrol (100303) |
| 20 | Винт М4х12 оцинк. Bayrol (100100) |
| 21 | Винт М5х20 Bayrol (100110) |
| 22 | Адаптер D10 R1/4” с гайкой Bayrol (112279) |
| 23 | Датчик потока индуктивный Bayrol (126056) |
| 24 | Уголок металлический крепления фильтра грубой очистки к монтажной панели Bayrol (186023) |
| 25 | Винт М6х10 крепления фильтра грубой очистки к уголку крепления Bayrol (100106) |
| 26 | Уплотняющая шайба винта крепления фильтра грубой очистки к уголку крепления Bayrol (100305) |
| 27 | Шайба винта крепления уголка металлического к монтажной панели Bayrol (100307) |
| 28 | Винт М4х16 крепления уголка крепления к монтажной панели Bayrol (100100) |
| 29 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 30 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 31 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 32 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 33 | Фильтр грубой очистки Bayrol (123035) |
| 34 | Картридж сетчатого фильтра грубой очистки воды Bayrol (113040) |
| 35 | Сетчатый фильтр грубой очистки воды Bayrol (123040) |
| 43 | Кран с адаптером под шланг линии измерения параметров воды Bayrol (173939) |
| 45 | Кабель для зонда Cl Analyt Bayrol (127104) |
| 46 | Электрод из золота Bayrol (127101) |
| 47 | Винт для фиксации электрода зонда Cl Bayrol (127106) |
| 48 | Прокладка электрода зонда Cl Bayrol (127015) |
| 49 | Ниппель электрода зонда Cl Bayrol (127102) |
| 50 | Прокладка кольцо Bayrol (127107) |
| 51 | Емкость для шариков очистки электрода Bayrol (127105) |
| 52 | Шарики очистки электрода Bayrol (127103) |
| 53 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 54 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 55 | Шланг 10х8мм, 1 м (186054) |
| 56 | Камера для хлорного зонда (127100) |
| 57 | Зонд Redox Bayrol (185300/400) |
| 58 | Заглушка Bayrol(100600) |
| 59 | Прокладка зонда Redox Bayrol (100712) |
| 60 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 61 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 62 | Шайба винта крепления 4,3/М4 Bayrol (100303) |
| 63 | Винт крепления М4х30 камеры хлорного зонда Bayrol (100102) |

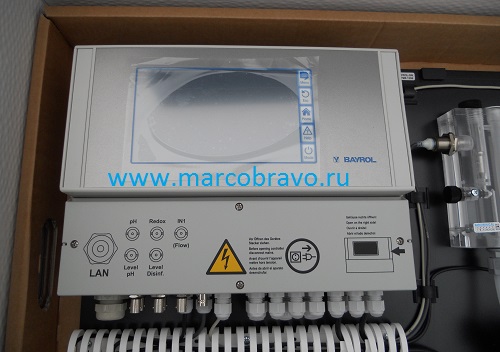

Разъемы контроллера Bayrol Analyt 3 для внешнего подключения:
1. Отверстие для сетевого кабеля
2. pH электрод
3. Redox (mV) электрод
4. Контроль уровня pH
5. Контроль уровня Redox/Cl
6. Вход №1 или контроль потока
7. BNC соединение для измерения Cl
8. 11 маленьких разъемов для кабелей диаметром 3 - 6,5 мм
9. 5 больших разъемов для кабелей диаметром 5 - 10 мм
Автоматическая станция обработки воды Bayrol Analyt-3 может управляться путем удаленного доступа с помощью компьютера, мобильного телефона или других устройств. Графический интерфейс создан в соответствии с последними стандартами web-технологий. Управление может осуществляться как через локальную сеть, так и через интернет. При этом интерфейс на вашем мониторе выглядит также как он выглядит на дисплее станции Analyt, что облегчает процесс управления.
Так выглядит интерфейс на дисплее станции Analyt-3:
Основное меню представлено в виде иконок:
Так же выглядит интерфейс и на мониторе вашего компьютера или ноутбука:
на экране смартфона или планшетного устройства:
и даже на экране телевизора (имеющего функцию монитора):
Для подключения Analyt-3 к локальной сети станции необходимо присвоить IP адрес. Для управления станцией через интернет необходим URL адрес. Распределительная коробка устройства оборудована специальным разъемом для подсоединения интернет-кабеля.
Также станция Analyt-3 может быть подсоединена к беспроводной сети Wi-Fi. Для этого необходим сетевой адаптер (Wi-Fi адаптер или LAN адаптер).
1. Стандартный сетевой кабель.
2. Беспроводной сетевой адаптер.
3. Беспроводная сеть.
При отсутсвии доступной беспроводной сети, Вы сами сможете лекго ее создать. Для этого Вам понадобится роутер с встроенной беспроводной сетью.
1. Стандартный сетевой кабель.
2. Роутер с встроенной беспроводной сетью
3. Локальная сеть
4. Компьютер или мобильный телефон.
Размеры упаковки станции Analyt-3:
