Таймер контрольной панели АМ-25, АМ-100, суточное реле

Производитель: Perry Electric, Италия

Артикул: 1IO 0021

Технические характеристики:

1. Напряжение - 230V AC 50-60 Hz
2. Ток коммутации - 16(4)A/250V
3. Резистивная нагрузка - 3500 Вт
4. Индуктивная нагрузка - 1000 Вт
5. Ресурс - 150 часов
6. Изоляция - Класс II
7. Степень защиты - IP 40, IP30 (настенный монтаж, терминал конец закрывающей пластины)
8. Максимальная сечение кабеля - 1 мм ² ÷ 2,5 мм ²
9. Диапазон рабочих температур - щт -10 до +50 ° C
10. Минимальный интервал - 30 минут

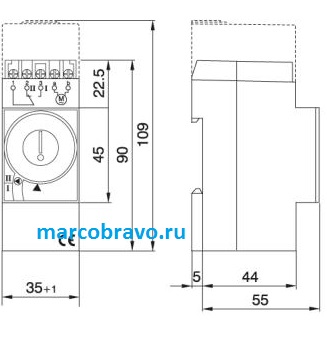

11. Размеры: глубина 60 мм, ширина 35 мм, высота 109 мм

Установка текущего времени
• Снимите прозрачную крышку
• Поверните строго по часовой стрелке, пока стрелка не укажет правильное время.
• Установите паз в вращающегося диска так, чтобы он показывал фактическое число минут.
Примечание: вы должны повернуть диск совместим с по часовой стрелке с помощью отвертки, чуть нажав.

Установка времени включения
С помощью штырьков, нажимая и отгибая их, можно установить время работы устройства: насоса, электронагревателя и т.д..
Синие штырки: ночные
Желтые штырьки: день

МИНИМАЛЬНЫЙ НАБОР период на. / ВЫКЛ.
• 30 минут

ВКЛЮЧЕНИЕ ЧАСОВ
• Часы начинают работать примерно через 5 минут после подключения питания.
