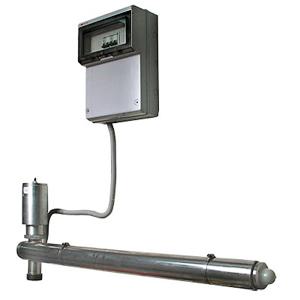

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-50К для питьевой воды (25 - 50 м3/ч, 220 В)

Производитель: Россия

Модель: М-50К

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-50К - предназначена для обеззараживания воды с помощью ультрафиолетового излучения и ультразвука. Используется для дезинфекции: природных вод в системах хозяйственно-питьевого водоснабжения.

Ультрафиолетовая установка с ультразвуком Лазурь М-50К идеально подходит для обеззараживания воды в плавательных бассейнах.

Наиболее безопасной технологией из безреагентных способов обеззараживания является обработка воды ультрафиолетовым излучением. В ультрафиолетовой установке с высокой эффективностью происходит преобразование электрической энергии в бактерицидный ультрафиолет. Ультрафиолетовое обеззараживание воды - это сочетание высокой эффективности уничтожения вредных веществ и микроорганизмов, отсутствия выработки побочных продуктов и безопасносной эксплуатации.

В установке используется излучатель с бактерицидной лампой. Сама лампа работает находясь в защитной кварцевуой трубке, проницаемой для ультрафиолетового излучения в диапазоне 180-300 нм.

Ультразвуковое излучение создает кавитацию в воде. Благодаря кавитации разрушаются оболочки вредных бактерий и вирусов. Также происходит образование активных радикалов, что улучшает эффективность обработки воды ультрафиолетом и приводит к интенсивному окислению органических примесей. Ультразвуковое излучение препятствуют биообрастанию и соляризации как защитной кварцевой трубки, так и внутренней поверхности корпуса реактора.

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-50К сочетает в себе два вида обработки воды (ультрафиолетовое излучение и ультразвук). Данное сочетание не только в два раза усиливает эффективность обработки воды, но и позволяет при аналогичных энергетических затратах достигнуть принципиально новых качественных параметров: а) в несколько раз увеличивается степень инактивации патогенной микрофлоры; б) минимизируются затраты на периодическое обслуживание установок для очистки поверхности защитной кварцевой трубки и внутренней поверхности корпуса реактора; в) снижаются требования к прозрачности воды (до 60%).

Установка Лазурь М-50Ксостоит из фотохимического реактора и шкафа управления.

Общий вид и план размещения установки бактерицидной ультрафиолетовой Лазурь М-50К:

1. Фотохимический реактор
2. Шкаф управления
3. Ультрафиолетовая лампа
4. Защитная кварцевая трубка
5. Герметезирующая муфта
6. Защитный колпак
7. Опора
8. Ультразвуковой излучатель
9. Клемма заземления
10. Патрубок для слива воды
11. Кран отбора проб
12. УФ датчик (опция)

Фотохимический реактор (поз. 1) состоит из герметичного корпуса с резьбовыми патрубками для входа и выхода воды и опор (поз. 7). По оси корпуса расположены блоки излучателей из 6 УФ ламп. Блоки состоят из УФ-ламп (поз. 3) и защитных кварцевых трубок (поз. 4). Корпус реактора герметизируется резиновыми уплотнениями, которые зажимаются муфтами (поз. 5). Провода лампы входят в патрон и через защитные колпаки (поз. 6) подключаются к шкафу управления (поз. 2). Как опция в ультрафиолетовую установку может быть вмонтирован датчик УФ излучения. Для подключения датчика используется штуцер (поз. 12). Датчик определяет падение мощности ультрафиолетового излучения, тем самым показывая состояние УФ ламп. Датчик способен селективно измерять бактерицидное излучение с длиной волны 220-280 нм.

Ультразвуковые излучатели (поз. 8) расположены в наиболее оптимальных зонах воздействия. Питание ультразвуковых излучателей поступает от ультразвуковых генераторов, размещенных в шкафе управления (поз. 2).

Шкаф управления (поз. 2) состоит из корпуса, в котором расположены: блоки питания УФ ламп (ЭПРА1÷ЭПРА6), блоки питания ультразвуковыч генераторов (К1БП÷К3БП) и клеммник (Х1).

Технические характеристики ультрафиолетовой бактерицидной установки Лазурь М-50К:

Конкретная производительность ультрафиолетовой установки и соответственно доза облучения зависят от физико-химического качества обрабатываемой воды.

Качественные показатели исходной воды (питьевая вода / стоки):

• Взвешенные вещества: не более 1 / 10 мг/л
• Коэффициент пропускания ультрафиолетового излучения на длине волны 254 нм: не менее 85 / 60 %
• Мутность, МТУ: не более 1..2 / 3
• Цветность: не более 20 / 50 град
• Содержание железа: не более 0,3 мг/л
• Число бактерий в 1 л: не более 1000 / 5..10⁶
• Колифаги БОЕ/л: не более 100 / 5..10⁴

Качественные показатели обработанной воды (питьевая вода / стоки):

• Число бактерий в 100 мл: не более 50 / 100
• Колифаги (по фагу MS2): отсутствуют / не более 100 БОЕ/в 100 мл

Комплектация ультрафиолетовой бактерицидной установки с ультразвуком Лазурь М-50К:

1. Фотохимический реактор со жгутом - 1 шт
2. Шкаф управления - 1 шт
3. Кольцо резиновое уплотнительное - 3 шт
4. Упаковочная тара - 1 комплект
5. Паспорт и техническое описание - 1 шт
6. Сертификат соответствия - 1 шт
7. Гигиенический сертификат - 1 шт

Шкаф управления ультрафиолетовой бактерицидной установки с ультразвуком  Лазурь М-50К (вид изнутри):

Схема электрическая монтажная установки бактерицидной ультрафиолетовой Лазурь М-50К:
