Вентиль Emaux MPV01 6-ти позиционный (верхний, 1 1/2")
Вентиль Emaux MPV01 6-ти позиционный (верхний, 1 1/2")
Вас не устраивает цена на данный товар?
м/ап Вентиль 6-ти поз. (верхний 1 1/2") для фильтров V350 - V650 Emaux MPV-01/ 88280105. Тип подключения - верхнее. Диаметр присоединений вентиля - 1,5". Предназначен для фильтров серий V, P и Max
Описание товара:
Производитель: EMAUX, Китай
Модель: MPV01
Артикул товара: 88280105

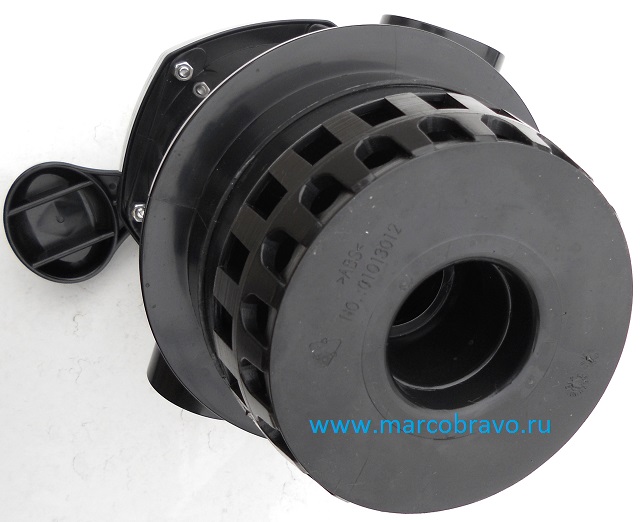

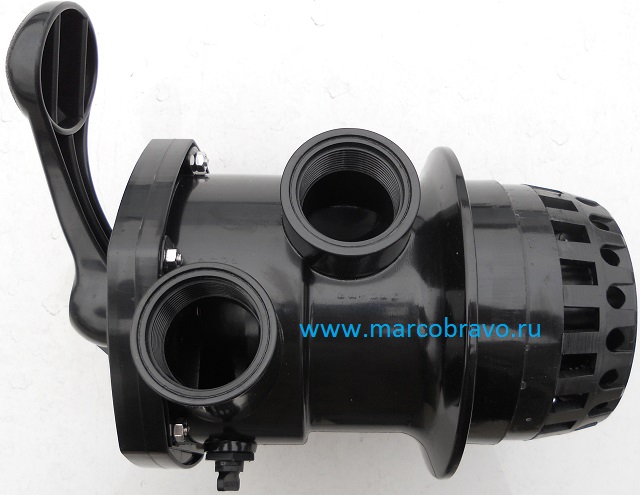

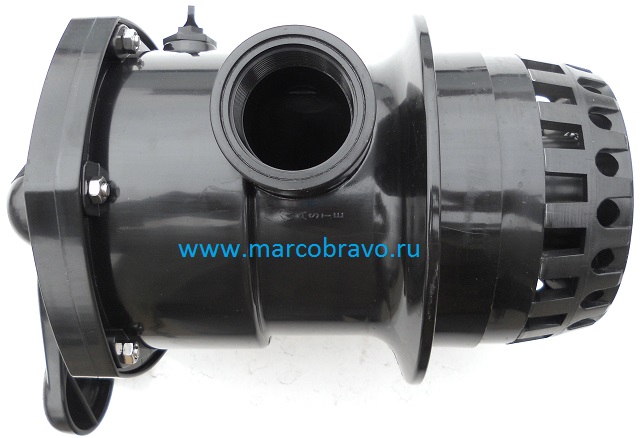

Вентиль 6-ти позиционный Emaux MPV01 (верхний, 1 1/2") - предназначен для фильтров Emaux V350-V650. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру - верхнее. Диаметр присоединений вентиля - 1,5". При помощи вентиля осуществляется управление режимами работы фильтра.
• Предназначен для фильтров серий V, P и Max
• Крепление к бочке на хомут
• Максимальное рабочее давление: 5,0 бар
• Давление проверочное: 7,0 бар
• Максимальная температура воды: 50ºC
• Производительность 17 м3/ч при давлении 0,4 бар
Режимы, которыми управляет вентиль 6-ти позиционный Emaux MPV01:
1. Позиция "FILTER" - режим фильтрации.
2. Позиция "BACKWASH" - режим промывки фильтрующего материала.
3. Позиция "RINSE" - режим уплотнения фильтрующего материала.
4. Позиция "WASTE" - режим опорожнения.
5. Позиция "RECIRCULATE" - режим рециркуляции.
6. Позиция "CLOSED" - режим перекрытия движения воды.
Габаритные размеры вентиля 6-ти позиционного Emaux MPV01:
Деталировка вентиля MPV-01, выбор запасных частей:
Поз-я | Артикул | Описание | Кол-во |
1 | 01013003 | Handle(Big) | 1 |
01013002 | Handle(Small) | 1 | |
01013001 | Handle(Meshy) | 1 | |
2 | 03018008 | Pin for Handle | 1 |
3 | 01181001 | Washer for Handle | 1 |
4 | 89281203 | M6×25 Screw with Nut for Camber | 6 |
89280107 | M6×30 Screw with Nut for Standard | 6 | |
5 | 01013004 | Крышка верхняя | 1 |
01051010 | 1.5"Top Mount Valve Standard Lid (White) | 1 | |
01013005 | 1.5"Top Mount Valve Camber Lid (Black) | 1 | |
01051015 | 1.5"Top Mount Valve Camber Lid (White) | 1 | |
6 | 02011002 | O-Ring for 1.5" Valve Lid | 1 |
7 | 01181002 | Washer for Spring | 1 |
8 | 03014001 | Spring for 1.5" Top Mount Valve | 1 |
9 | 02011022 | Прокладка-кольцо | 2 |
10 | 01021001 | Клапан переключения режимов | 1 |
11 | 02311002 | Прокладка фигурная Emaux MPV-01 | 1 |
12 | 01013007 | 1.5"Top Mount Valve Bottom Body Clamp˄black) | 1 |
01051011 | 1.5"Top Mount Valve Bottom Body Clamp (white) | 1 | |
01013008 | 1.5"Top Mount Valve Bottom Body Thread (black) | 1 | |
01051012 | 1.5"Top Mount Valve Bottom Body Thread (white) | 1 | |
13 | 01013011 | 1.5" Diffuser | 1 |
14 | 02011001 | O-Ring for Diffuser | 1 |
15 | 01013012 | 1.5"Top Mount Valve Over Drain Diffuser | 1 |
16 | 02011134 | O-Ring | 1 |
17 | 02011151 | O-Ring for 1.5"Connector | 3 |
18 | 01013015 | 1.5"Connector (black) | 3 |
01051013 | 1.5"Connector (white) | 3 | |
19 | 02011003 | Прокладка-кольцо муфты | 3 |
20 | 01171153 | 1.5"Union (A/E) | 2 |
21 | 01013017 | 1.5"Union Nut (black) | 3 |
01051014 | Гайка арт адаптера муфты. Белая | 3 | |
22 | 01041002 | 1.5"Union With Sight Glass (short) | 1 |
23 | 01172026 | 1.5"Union With Sight Glass Holder | 1 |
24 | 01111048 | Connector for pressure | 1 |
25 | 89021303 | Drain Plug with O-ring | 1 |
26 | 06011029 | Oil Pressure Gauge With O-ring | 1 |
06021013 | Plastic Pressure Gauge With O- Ring (40psi) | 1 | |
06011009 | Oil Pressure Gauge With O-ring (50Psi) | 1 | |
06021001 | Plastic pressure gauge With O-ring (35Psi) | 1 |
