Лицевая часть с закладной противотока Pahlen Jet Swim 1200 с обвязкой, под бетон и плёнку

Лицевая часть с закладной противотока Pahlen Jet Swim 1200 с обвязкой, под бетон и плёнку
69 300 руб.

s/m/ак Закладной узел противотока (универсал.) (54 м3/ч 380В 2,2кВт) Jet Swim 1200 Pahlen (1301200)+Обвязка противотока (универсал.) (54 м3/ч 380В 2,2кВт) Jet Swim 1200 Pahlen (1301220). Комплектация: лицевая панель, закладной короб, комплект обвязки (2 крана, прокладки, пневмотрубка...)


Описание товара:

Производитель: PAHLEN, Швеция

Артикул товара: 1301200+1301220

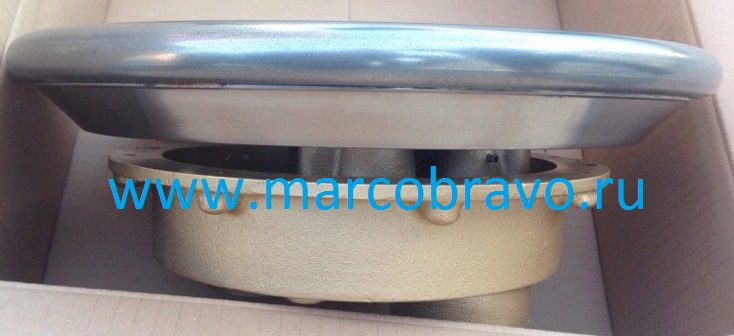

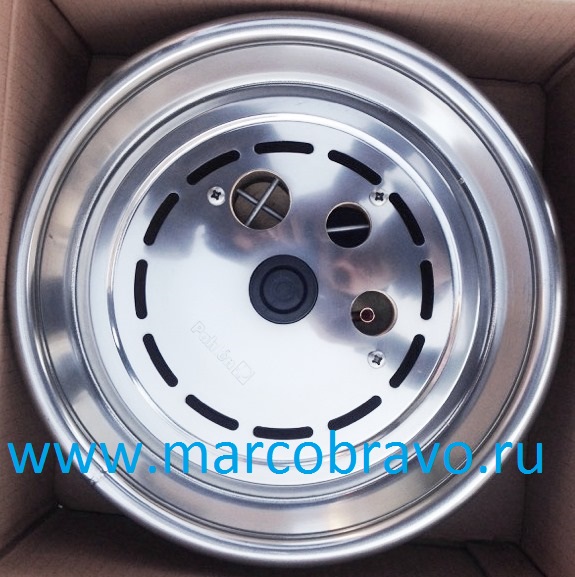

Лицевая часть с закладной противотока Pahlen Jet Swim 1200 с обвязкой, под бетон и плёнку - изготовлена из нержавеющей стали AISI 316, закладная ниша из бронзы. Монтаж в стенку бассейна, поэтому его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой.

Комплектация: лицевая панель с пневмокнокой и поручнем, закладная ниша, воздушный патрубок, пневмотрубка, 2 крана 2", 2 проходные трубы

В комплект не входит:
1) Насос JETPUMP 2,2 кВт Pahlen (1301280)
2) Щит управления (электропакет) противотоком JET-SWIM 1200 (2,2 кВт) Pahlen (1301290)

Габаритные и присоединительные размеры закладного узла противотока Pahlen Jet Swim 1200:

Лицевая часть с закладной противотока Pahlen Jet Swim 1200, деталировка:


Описание Количество Артикул
1 Лицевая панель закладного узла противотока Pahlen Jet Swim 1200 1 121940/636009
2 Винты для лицевой части противотока JET SWIM 1200 3  19909410
3 Пневмо-кнопка Pahlen 1 19906605
9 Фланец-кольцо противотока Pahlen Jet Swim 1200 1 122606
14 Уплотнительное кольцо пневмо-кнопки, 4.10x1.60мм 1 121934
15 Соединительный штифт пневмо-кнопки и закладного узла 1 13006210
16 Шайба эластичная 2 121930
4 Сопло тройное (поворотное) 1 121602
5 Корпус закладного узла противотока Pahlen Jet Swim 1200 1 13005002
6 Труба проходная из нерж. стали 2” для противотока Pahlen JET-SWIM 1200 2 121952
7-8 Кран шиберный 2” противотока Pahlen JET-SWIM 1200, латунь 2 903040
12 Винт шайбы-ограничителя хода сопла тройного закладного узла Pahlen JET-SWIM 1200 М8х16 2 19917615
13 Шайба-ограничитель хода    сопла тройного противотока Pahlen JET-SWIM 1200 2 121925
17 Цанга и трубка медная (комплект) для подсоединения трубки капиллярной и шланга абора воздуха противотока Pahlen JET-SWIM 1200 2 122410
18 Шланг забора воздуха для противотока - 0,8м 1 122409
19 Хомут шланга забора воздуха для противотока 1 127431
20 Трубка капиллярная для пневмоуправления противотоком - м2х4мм, L=1,5м 1 636018
21 Прокладка штифта противотока Pahlen JET-SWIM 1200 1 1224100
24 Прокладка фланца резиновая для противотока Pahlen JET-SWIM 1200 1 121936
10 Прокладка фланца самоклеющаяся для противотока Pahlen Jet Swim 1200 1 1219369
