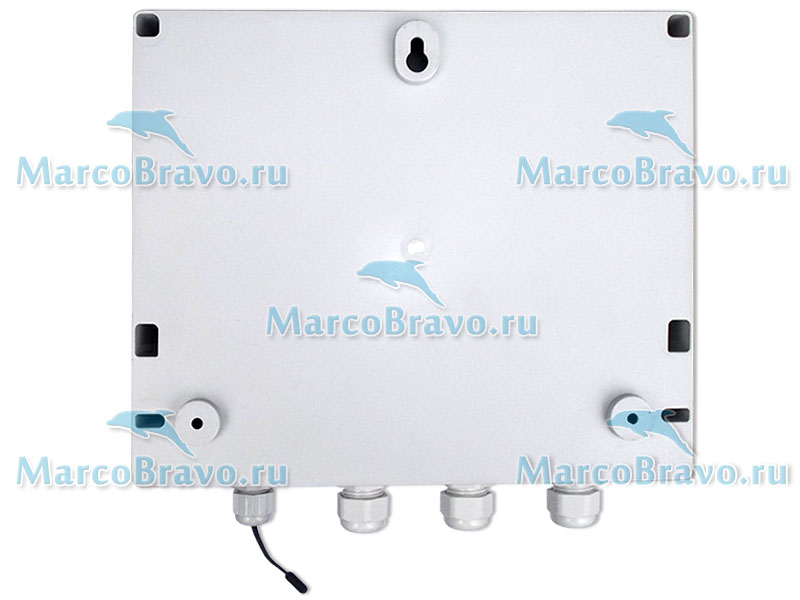

СНЯТ С ПРОИЗВОДСТВА. Щит управления Fiberpool VC041, фильтрацией и теплообменником с термостатом

Производитель: Fiberpool, Испания

Модель: VC041

Щит управления фильтрацией и теплообменником Fiberpool VC041 - для управления работой по суточному таймеру насосов максимальной мощностью 5 кВт и теплообменника с возможностью автоматического контроля температуры воды с помощью встроенного датчика температурыи моторизованного клапана (не входит в комплектацию). Возможность использования с однофазными или трехфазными насосами с защитой по току. Система отключается при обнаружении отсутствия тока. Может потребоватся панель термостата с датчиком температуры. В корпус панели встроена микропроцессорная плата управления INVES/85/2014.

Функции щита управления фильтрацией и теплообменником Fiberpool VC041:

1. Включение и отключение электронагревателя по заданной температуре
2. Подача и отключение питания электронагревателя, выключение в случае повреждения датчика
3. Установка ручного/автоматического режима управления насосом
4. Включение и отключение насоса
5. Настройки периодичности и продолжительности циклов фильтрации

Технические характеристики щита управления фильтрацией и теплообменником Fiberpool VC041:

• Напряжение питания насоса: 220/380 В
• Максимальная мощность насоса: 5 кВт
• Сечение подсоединяемого провода насоса: 1,5 кв.мм
• Класс защиты корпуса: IP 65
• Точность замера температуры: 1°C
• Допустимое отклонение датчика при температуры: 25ºC +/- 0,4ºC
• Предварительное программирование: -дифференциал (запаздывание): 1°C
• Максимальное ограничение регулировочной метки (заданное значение): 36ºC
• Минимальное ограничение регулировочной метки (заданное значение): 2ºC

Деталировка щита управления фильтрацией и теплообменником Fiberpool VC041:

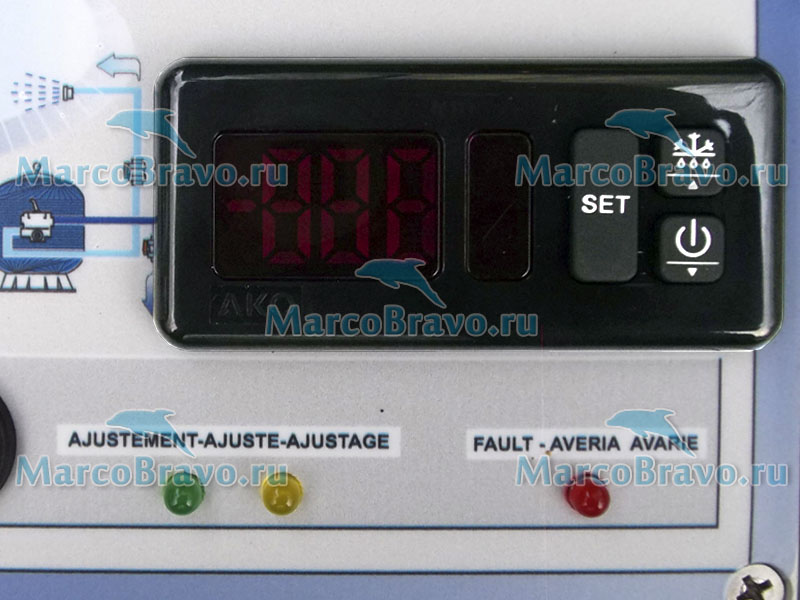

А - Главный выключатель
I - Запуск (световой индикатор включен): 0 = остановка (световой индикатор выключен)
А’- Выключатель: Man = ручной, Aut = автоматический
B - Настройка. Температура регулируется с помощью кнопки, расположенной слева от клеммной колодки, по двум светодиодам зеленого и желтого цветов
C - Авария. Красный светодиод указывает на поломку в системе
D - Перезапуск. В случае поломки системы нажмите эту кнопку, чтобы перезапустить систему.

Схема подключения щита управления фильтрацией и теплообменником Fiberpool VC041:

N ………………….. Нулевой вывод
L1 ................... Фаза питающего напряжения
L2 ................... Фаза питающего напряжения
L3 .................... Фаза питающего напряжения
U ..................... Питание к двигателю
V ..................... Питание к двигателю
W .................... Питание к двигателю
Контакты моторизованного клапана:
NC…………..размыкающий (нормально замкнутый)
C……………..общий. Фаза питающего напряжения.
NО…………..замыкающий(нормально открытый)

Клеммы (NC-C-NO) предназначены для подключения моторизованного клапана (не входит в комплектацию). Нулевая клеммаподключена напрямую, а фаза – к клемме

После монтажа электрощита необходимо протянуть все клеммные соединения достаточным усилием.
