Автоматическая станция обработки воды Pahlen MiniMaster, pH, свободный хлор (416620)

Производитель: PAHLEN, Швеция

Артикул товара: 416620

Гарантия: 12 месяцев

Автоматическая станция обработки воды Pahlen MiniMaster - предназначена для измерения и дозирования уровня pH, свободный хлора в бассейнах. Контроль происходит с помощью 7 светодиодных индикаторов. Каждый параметр измеряется отдельным датчиком, уровень pH-измеряется при помощи датчика pH, а уровень хлора измеряется при помощи датчика свободного хлора. MiniMaster при отклонении от заданныйх величин воды подключается к внешним перистальтическим насосам Pahlen, работающих в режиме вкл/выкл, для регулировки дозирования кислоты, pH, хлора.

Комлектация Pahlen MiniMaster арт.416620:
1. Блок управления арт.416620. Состоит из 2 блоков: pH - MiniMaster арт.416610,  хлор - MiniMaster арт.416600
2. Шланги: 5-метровый полиэтиленовый шланг, 1,5-метровый ПВХ-шланг,
3. Префильтры и соединения для шлангов
4. Откидной модуль с измерительными ячейками (прозрачные) для датчиков
5. Префильтр
*в комплект не входит: дозирующий насос, датчики, чистящее средство и для pH-модели буферная смесь
с pH 7,3.

Рекомендумые величины качества воды:
Содержание хлора: 0,5–1,0 мг/л (ч/м)
Величина pH: 7,2–7,6
Щелочность: 60–120 мг/л (ч/м)
Содержание хлорида (соли): макс 10 г/л (1%)
Кальциевая жесткость: 100–300 мг/л (ч/м)
Циануровая кислота: макс 5 мг/л (ч/м)

Технические характеристики автоматической станции обработки воды Pahlen Pahlen MiniMaster арт.416620:

• Напряжение: 220В
• Потребляемая мощность - без дозирующего оборудования: 4Вт
• Класс защиты корпуса: IP44
• Раходомер: электронный
• Индикация текущего значения потока: есть
• Управление насосом или хлоратором
• Встроенная защита дозирования
• Измерение pH: есть
• Измерение Cl (хлор): есть
• Максимальное рабочее давление: 1.5 бар
• Вес: 2 кг
• Габариты: 310x85x500 мм

Установка и подключение автоматической станции обработки воды Pahlen Pahlen MiniMaster 416620:



Хомут с резьбовым отводом (в комплект не входит и поставляется отдельно) рекомендуется для установки
на трубопровод в точках подключения MiniMaster, а также в точках подключения дозирующего
оборудования.
В комплект входит: мягкий ПВХ-шланг, для соединения между MiniMaster и префильтром, а также жесткий
полиэтиленовый шланг, для соединения между префильтром и трубопроводом.

1. Прикрепить панель MiniMaster к стене.
2. Смонтировать имеющиеся в поставке соединения на Minimaster, см. рис. 2 и 3: Открыть фиксатор (M), откинуть модули вперед, навернуть соединения на входные и выходные отверстия блока MiniMaster.
3. Собрать префильтр. Стрелка на крышке фильтра указывает направление потока.
4. Установить префильтр рядом с MiniMaster.
5. Нарезать ПВХ-шланги подходящей длины и подсоединить их, избегая резких
перегибов, между блоком MiniMaster и префильтрами.
6. Вход A: Смонтировать хомут с резьбовым отводом за песочным фильтром (см A рис. 4) на стороне нагнетания циркуляционного насоса бассейна.
7. Выход B: Смонтировать хомут с резьбовым отводом после скиммера (см. B рис. 4) на стороне всасывания циркуляционного насоса бассейна.
8. Разрезать входящий в комплект жесткий полиэтиленовый шланг на два отрезка необходимой длины, вставить муфты в концы шланга.
9. Подсоединить один шланг к префильтру и входу A.
10. Подсоединить другой шланг к префильтру и выходу B. Альтернативная позиция для выхода B: Опустить шланг прямо в скиммер (C, рис 4).
11. Если дозирующий насос используется для жидкого хлора, кислоты или основания, дозирующие ниппели
должны находиться на растоянии не менее 500 мм друг от друга, после остального оборудования для нагрева/общей
дезинфекции. Дозирование хлора всегда производится в последнюю очередь.

Схема электрическая подключеня автоматической станции обработки воды Pahlen Pahlen MiniMaster 416620:

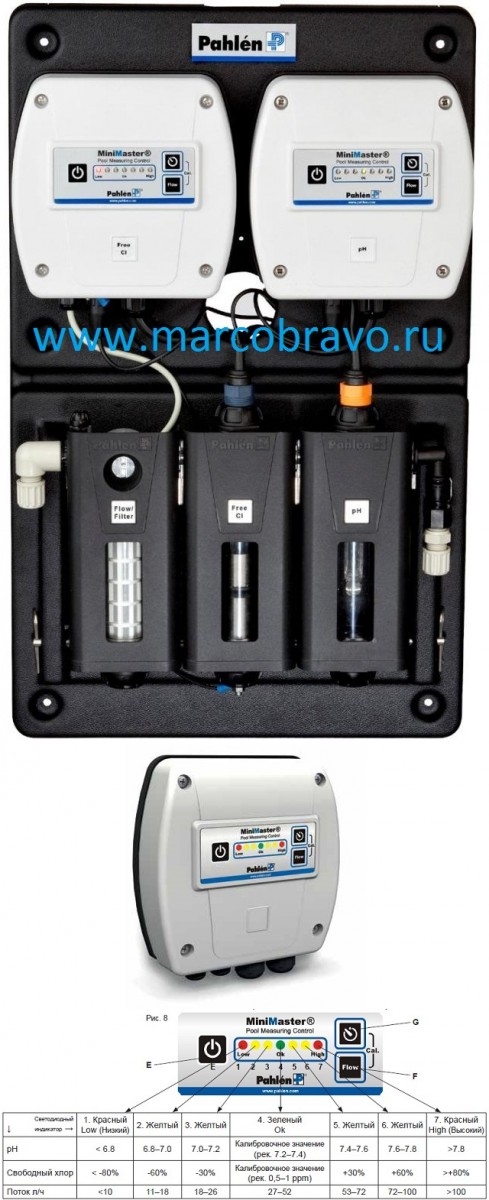

Внешний вид Pahlen Pahlen MiniMaster 416620:
