Блок управления обогрева воды Elecro G2. Датчики потока и температуры в комплекте

Блок управления обогрева воды Elecro G2. Датчики потока и температуры в комплекте
31 264 руб.

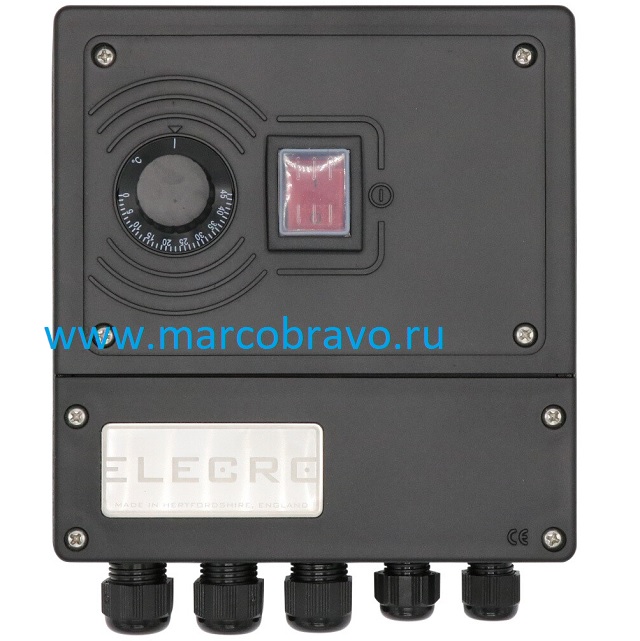

Аналоговый контроллер Elecro теплообменника G2SST - предназначен для управления работой циркуляционного насоса или клапаном теплообменника максимальной мощностью 2,2 кВт. Также, может управлять электронагревателем через дополнительное реле


Описание товара:

Производитель: Elecro, Великобретания

Модель/Артикул: G2-HE-ANA

Блок управления обогрева воды Elecro G2 (термостат) - предназначен для управления электроклапаном или циркуляционного насоса (3А выходы 4, 5, 6) теплообменника с помощью датчика температуры (в комплекте). Это контроллер с аналоговым регулированием температуры (от 0-45° C). Управление и контроль происходит с помощью аналоговой ручки-регулятора со шкалой. Для управления электронагревателем (сухой контакт 10А, выходы 9, 10) потребуется дополнительное реле или щит с мощностью в соответствии мощностью нагревателя.

Для защиты системы обогрева в комплекте идёт датчик потока воды (мин. 4000л/ч).

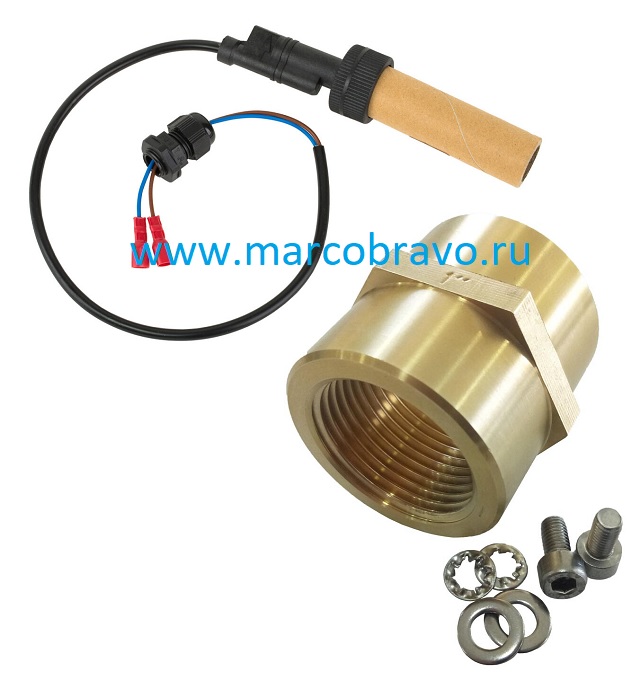

Комплектация: контроллер Elecro, датчик протока, датчик температуры (аналоговый), крепежные элементы, инструкция.

Технические характеристики термостата Elecro G2:

  • Напряжение питания: 220-240 В
  • Потребляемая мощность: 1,5 Вт
  • Максимальная коммутируемая мощность: 2,2 кВт
  • Диапазон регулирования температуры: 0 - 45°C, точность: 1.2°С
  • Класс защиты корпуса: IP 44
  • Минимальный уровень протока: 4000 л/час
  • Габариты: В176хШ165хГ61 мм
  • Масса: 1 кг

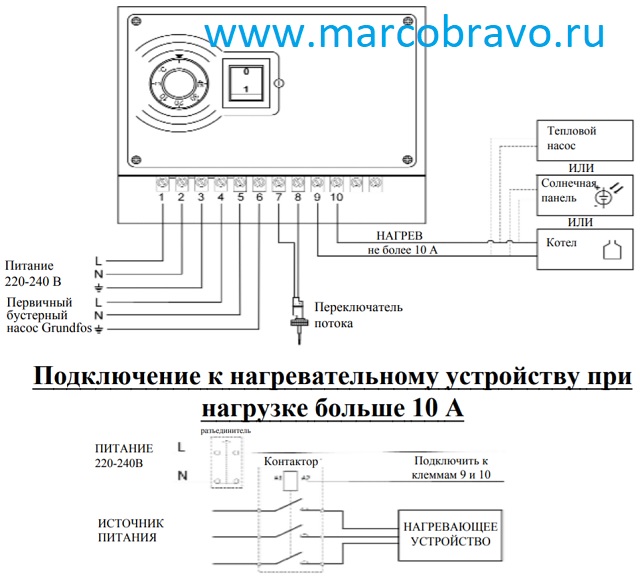

Электрическая схема подключения термостата Elecro G2, подключение:

Прикрутите контроллер к стене на расстоянии не более 0,5 метра от теплообменника.

Для доступа к внутренней клеммной колодке необходимо вывернуть 4 винта из крышки в нижней части корпуса контроллера, назначение клемм:

Клеммы 1, 2 и 3 - питание 220-240 В переменного тока
Клеммы 4, 5 и 6 подключаются к бустерному насосу
Клеммы 7 и 8 подключаются к переключателю потока
Клеммы 9 и 10 подключаются к нагревательному устройству (выход без напряжения)
