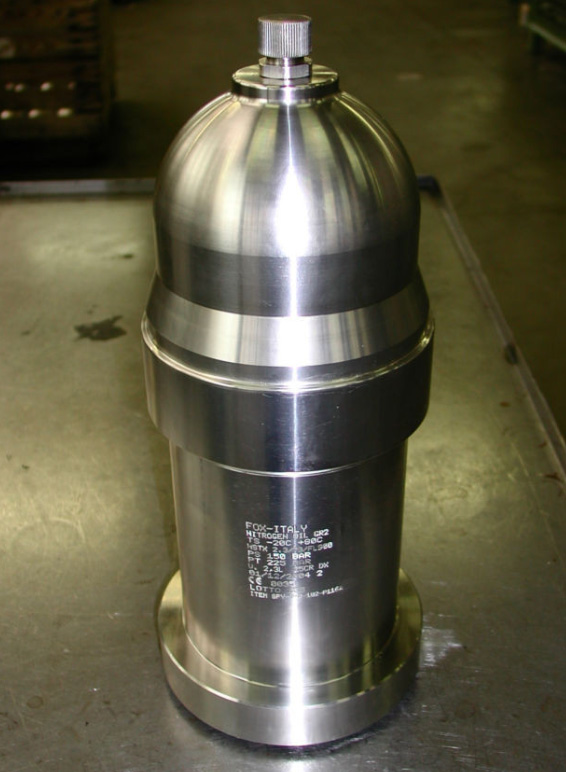

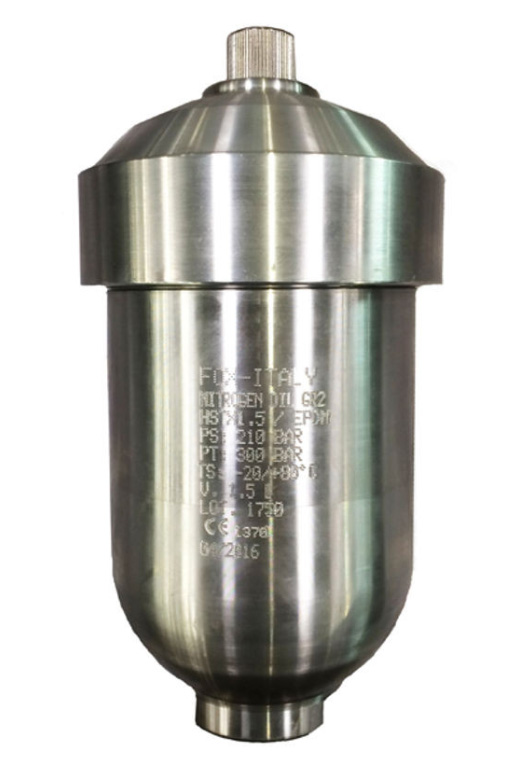

Гаситель пульсаций Fox HSTX 0,15 E, 0,15 л.

Гаситель пульсаций Fox HSTX 0,15 E, 0,15 л.
60 460 руб.

Демпфер пульсаций Fox HSTX 0,15 E - предназначен для сглаживания пульсаций рабочей жидкости.


Описание товара:

Производитель: Fox (Италия)

Артикул товара: HSTX 0,15 E

Демпфер пульсации мембранного типа серии HSTX предназначен для использования в гидравлических системах для сглаживания пульсаций рабочей жидкости в целях увеличения срока службы компонентов системы, улучшения её рабочих характеристик и гашения гидроударов. Устанавливается в горизонтальном или вертикальном (клапан зарядки пневмонакопителя должен быть сверху) положении. Изменение количества рабочих циклов обратно пропорционально изменению коэффициента сжатия (отношению макс. рабочего давления в гидросистеме к давлению азота в пневмонакопителе). Для типового применения (снижения пульсации от гидравлического насоса) давление в накопителе должно составлять от 60 до 80 % рабочего давления гидросистемы.

Преимущества гасителя пульсаций Fox HSTX 0,15 E:

  • Обслуживаемая конструкция: мембрана может быть заменена на новую, т.к. корпус демпфера разборный.
  • Широкий выбор используемых материалов: подходит для любого применения.
  • Возможность подключения внешнего источника сжатого воздуха или азота.
  • Установка в горизонтальном или вертикальном положении (пневматическим клапаном вверх).
  • Обязательные приёмные испытания давлением, превышающим максимальное рабочее в 1,3–1,5 раза.
  • Все производственные и сборочные операции автоматизированы и контролируются специалистами, ответственные детали проходят дополнительное магнитно-резонансное неразрушающее исследование на выявление скрытых дефектов.

Технические характеристики гасителя пульсаций Fox HSTX 0,15 E:

Параметр Единица измерения Значение параметра
Объём пневматического накопителя л 0,15
Давление рабочее, макс. бар 150/210
Давление зарядки, макс. бар 150/150
Габаритные размеры HxDxC мм 128x80x22
Гидравлическое соединение 1/2" BSP-F
Масса кг 4

Габаритные размеры гасителя пульсаций Fox HSTX 0,15 E:

Принцип действия гасителя пульсаций Fox HSTX 0,15 E:

  1. Давление рабочей жидкости отсутствует.
  2. Демпфер под минимальным рабочим давлением. Это начальное рабочее состояние. Необходимо убедиться, что клапан не закрывается на каждом рабочем цикле. Рабочее давление жидкости должно быть всегда как минимум на 10 % выше давления азота в пневматическом баллоне.
  3. Демпфер под максимальным рабочим давлением. В этом случае аккумулятор имеет максимальный объём рабочей жидкости. Необходимо убедиться, что максимальное рабочее давление системы не превышает аналогичного параметра аккумулятора. Кроме того, существуют ограничение на соотношение начального давления в пневмонакопителе и максимального рабочего давления в системе (коэффициент сжатия), оно не должно превышать 6.
