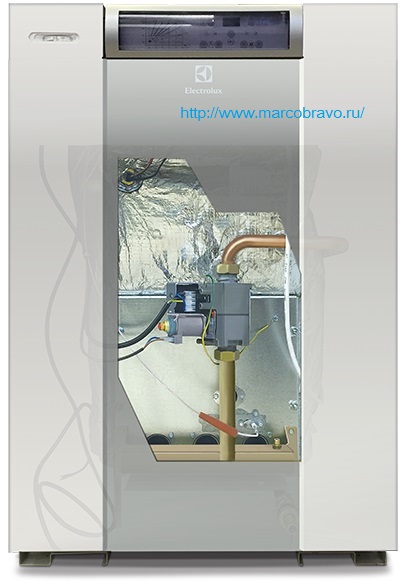

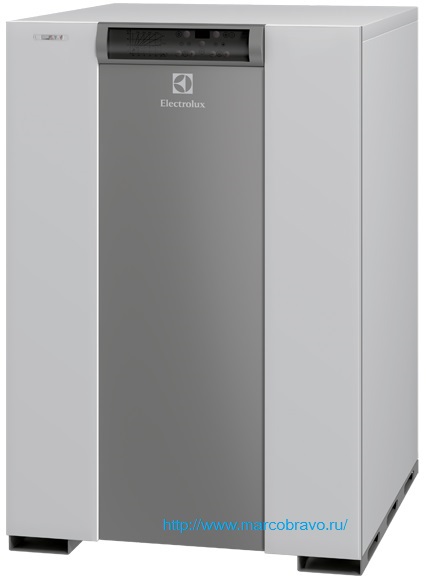

Одноконтурный напольный газовый котёл Electrolux FSB 15 Mi (16 кВт), открытая камера сгорания
р Одноконтурный напольный газовый котёл Electrolux FSB 15 MI, открытая камера сгорания - предназначен для отопления жилых помещений площадью до 140 м2
Описание товара:
Производитель: Electrolux, Швеция
Модель: FSB 15 MI
Гарантия от производителя: 2 года (только если установка проводится сертифицированной организацией)
Одноконтурный настенный газовый котёл Electrolux FSB 15 MI - предназначен для обогрева жилых помещений. Котел обладает высоким КПД благодаря чугунному многосекционному теплообменику «NANO FLAME» и эффективной горелки технологии «NANO FLAME», конструкция с атмосферной камерой сгорания с естественной системой дымоудаления, все режимы управляются электроникой. Установка котла и подключение Electrolux FSB 15 MI не вызовет особенных затруднений, - все подсоединительные размеры стандартны, монтаж на пол, простая электрика. Одна из главных особенностей котла, - погодазависимая система регулировки пламени горения, в зависимости от показаний уличного датчика температуры (поставляется отдельно), регулируется точнее температура теплоносителя, что приносит экономию газа за сезон примерно 25%. Котёл может управлять циркуляционными насосами отопления и ГВС, - предусмотрены выходы на материнской плате. Также присутствуют входы для уличного датчика температуры и комнатного термостата. В сложных условиях монтирования естественной тяги рекомендуется использовать турбонадстваку. Для работы на сжиженном газе потребуется заменить комплект форсунок.
Основные функции газового котла Electrolux FSB 15 MI:
- Отопление помещений
- Функция «Avtorestart», перезапуск системы по раннее установленным настройкам
- Система автоматического погодозависимого управления External Temperature Control
- Система антизамерзания «No-freez», автоматически включается котёл при понижении ниже 8°С
- Автономность от электроэнергии
- Медный теплообменник отопления «DROP STOP»
- Работа при низком входном давлении природного газа от 3.5 мбар.
Технические характеристики газового котла Electrolux FSB 15 MI:
| Показатель | Единицы измерения | Значение |
| Тепловая мощность горелки | кВт | 16/11,2 |
| Полезная тепловая мощность | кВт | 14/9,8 |
| Номинальный КПД | % | 90,5 |
| Мин./Макс. рабочая | оС | 45/85 |
| Водяной объем котла | дм3 | 5,5 |
| Кол-во горелок/форсунок (V) | шт | 2 |
| Кол-во чугунных секций (V+1) | шт | 3 |
| Максимальное избыточное рабочее давление | 3 (2.класс давления) | |
| Избыт. давление испытания теплообменника | 6 | |
| Падение давления (80/60 оС) | мбар | 0,6 |
| Объем расширительного бака | л | 10 |
| Начальное давление расширительного бака | бар | 1 |
| Размеры подсоединений | ||
| Отопительная вода подачи, возврата контура отопленя | дюйм | 1 |
| Газовое соединение | дюйм | 3/4 |
| Газотехнические характеристики (II2H,S3P): | ||
| Сетевой природный газ | ||
| Давления соединения | мбар | 20 - 25 |
| Давление форсунки горелки, газ “Н” | мбар | 12,8 |
| Диаметр форсунки горелки | мм | 2,35 |
| Потребление газа “Н” | м3/ч | 1,6/1,12 |
| Сжиженный газ пропан | ||
| Давления соединения | мбар | 28 - 30 |
| Давление форсунки горелки | мбар | 25,9 |
| Диаметр форсунки горелки | мм | 1,45 |
| Расход газа | кг/час | 1,1/0,77 |
| Характеристики продуктов сгорания | ||
| Диаметр присоединения дымохода | мм | 130 |
| Температура продуктов сгорания | оС | 100 |
| Массовый поток продуктов сгорания | 3 | 38,1 |
| Класс NОx 2. (концентрация NOx<200мг/кВтч) | ||
| Электрические характеристики | ||
| Электросоединение | В/Гц | 230/50 |
| Электрическая мощность | Вт | 14-107 |
| Электрическая защита | IP 20 | |
| Класс защиты | I | |
| Розжиг, электрический разряд | Гц/кВ | 16/16 |
| Уровень шумности | дб | макс. 50 |
| Габаритные размеры котла | ||
| Высота | мм | 850 |
| Ширина | мм | 485 |
| Глубина | мм | 610 |
| Вес | кг | 92 |
| Требования к воде, используемой в качестве теплоносителя | ||
| PH 7,0-9,5 Электропроводность <200 SO4 2-, ppm <500 Cl-, ppm <50 Содержание железа, мг/л 0,6 Жесткость, мг-экв/л, РН<8,5 3 Si2+, ppm <20 |
||
Принципиальная схемы работы газового котла Electrolux FSB:
1 Теплообменник
2 Основная горелка
3 Газовый клапан
5 Аварийный термостат отопления
6 Электрод розжига
7 Обратный клапан
8 Циркуляционный насос
9 Закрытый расширительный бак (Встроенный)
10 Газовый кран
11 Заправочный кран
12 Предохранительный клапан на 3 бар
13 Автоматический воздухоотводчик
14 Манометр
15 Сливной кран
16 Основной кран
Рекомендованная схема подключения котла Electrolux FSB с бойлером косвенного нагрева:
1 Бойлер
2 Магниевый стержень
3 Сливной кран
4 Заправочный насос
5 Возвратный клапан
6 Сброс воздуха
7 Специальный заправочно-дозировочный вентиль
8 Аварийный клапан
9 Теплообменник
10 Закрытый расширительный бак
11 Газовая арматура
12 Газовая горелка
13 Комбинированный газовый вентиль
14 Сливной кран отопления
15 Отопительный циркуляционный насос
16 Манометр
17 Редуктор холодной воды
18 Обратный клапан
19 Расширительный бак для потребительской воды
20 Комбинированный аварийный клапан на 6 бар
FE Подача отопления
FV Возврат отопления
G Газопровод
HHV Возвратт отопления
ГВС Трубопровод потребительской горячей воды
С Циркуляционный трубопровод
Электрическа схема подключения к плате управления газового котла Electrolux FSB:
