Гидромассажная установка Hugo Lahme Combi-Whirl 4 (8630020), четыре форсунки
ак/ап/n Гидромассажная установка Combo-Whirl 4 8631020 - предназначен для создания гидромассажной системы из четырёх форсунок. Мощность насоса 5,5 кВт
Описание товара:
Производитель: Hugo Lahme, Германия
Модель: FitStar 8631020
Гидромассажная установка Combi-Whirl 4 - предназначена для обустройства массажа в бассейне с помощью направленных четырёх потоков воды насыщенных пузырьками воздуха, количество помеса воздуха можно регулировать. Установка Combi-Whirl происходит путём монтирования в борт и забортное пространство бассейна.

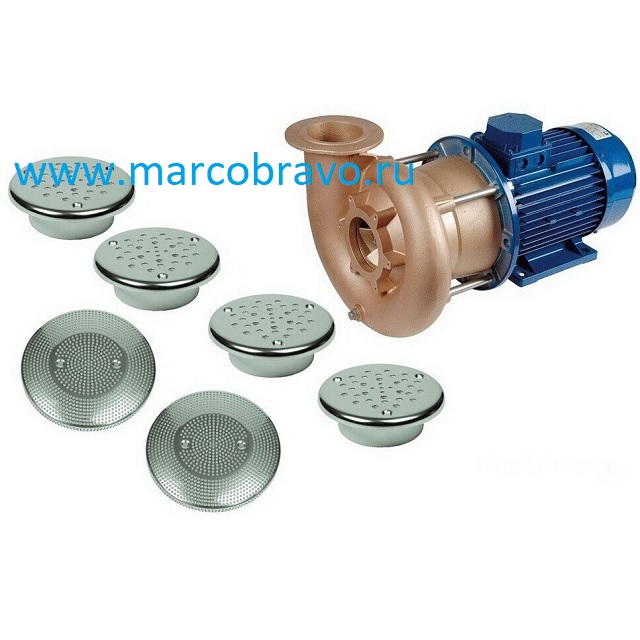

Комплект состоит из:
- Насос 5,5 кВт/380 вольт FitStar 7741050, 1 шт
- Трубопроводная арматура (тройники, краны, углы...) комплект
- Массажные дюзы FitStar 8673820, 4 шт
- Накладка водозабора FitStar 8671520, 2 шт
Для установки комплекта Combi-Whirl 4 в бассейн потребуется:
- Комплект стеновых проходов и водозабора FitStar 8620050, состоит из артикулов проходы форсунок 8662250 и проходы водозабора 8641050
- Щит управления с пневмовходом и мощность 4.0 кВт (список), например - FitStar 7335550
- Пнемвокнопка или пневмопанель, например: FitStar 7010220 (под плёнку), FitStar 7010120 (под бетон), FitStar 8702050
- Консоль (держатель) насоса FitStar 7290050
Производительность установки комплекта Combi-Whirl:
Пример установки и расположения и подбор элементов гидромассажной установки Combi-Whirl 4:
| Позиция | Кол-во, шт. | Наименование | Артикул |
| Комплект закладных деталей арт. 8620050, в комплектацию не входит | |||
| 1 | 2 | Стеновой проход 2 ½ ’’, всасывающий проход | 8641050 |
| 2 | 4 | Стеновой проход 2 ’’, выход потока воды с воздухом | 8662250 |
| Комплектация гидромассажа Hugo Lahme Combi-Whirl 4 | |||
| 3 | 2 | Накладка всасывающего трубопровода с винтами | 8671520 |
| 4 | 4 | Массажная дюза с винтами | 8673820 |
| 5 | 2 | Ниппель с резьбой на концах по 2 ½ ’’; диаметр 90 мм | 7050050 |
| 6 | 4 | Ниппель с резьбой на концах по 2’’; диаметр 90 мм | 7040050 |
| 7 | 2 | Кран 2 ½ ’’ | 501900 |
| 8 | 4 | Кран 2 ’’ | 501901 |
| 9 | 2 | Переход с резьбы G2½ A.G. на NW 65 | 7070050 |
| 10 | 4 | Переход с резьбы 2 ’’ на NW 50 | 7060050 |
| 11 | 2 | Шланг высокого давления; NW 65; 0.3 м | 510501 |
| 12 | 4 | Шланг высокого давления; NW 50; 0.5 м | 510500 |
| 13 | 4 | Зажим для шланга NW 78 | 500513 |
| 14 | 8 | Зажим для шланга NW 58 | 500506 |
| 15 | 2 | Насадка на шланг NW 65 | |
| 16 | 2 | Накидная гайка с уплотнением | 7162050 |
| 17 | 2 | Переходник 90º 2 ½ | 510116 |
| 18 | 4 | Насадка на шланг, 50 DN 40 | 510115 |
| 19 | 4 | Переход DN 80-40 | 510114 |
| 20 | 5 | Угол 90º DN 80 | 510113 |
| 21 | 4 | Тройник 90 º DN 80 | 510113 |
| 22 | 1 | Напорная труба 90 DN 80 | 510101 |
| 23 | 2 | Фланцевое соединение с приклеиваемой муфтой 90; DN 80 | 7005550 |
| 24 | 1 | Бронзовый насос 5,5 кВт | 7741050 |
| 25 | 1 | Шланг из ПВХ для подачи воздуха NW 19; 2.0 м | 510580 |
| 26 | 3 | Обратный клапан в комплекте | 8675050 |
| 27 | 8 | Зажим для шланга 25 х 15 | 500502 |
| 28 | 4 | Насадка на шланг NW 19 | 8641156 |
| Дополнительные принадлежности, не входящие в комплект поставки | |||
| Поручень | 7081020 | ||
| Закладная ниша пневмопанели управления | 8701050 | ||
| Пневмопанель управления (пневматический переключатель, регулятор подачи воздуха в комплекте) | 8702020 | ||
| Щит управления пневматический, 4 кВт | 7335050 | ||
| Консоль насоса | 7280050 | ||
| Набор фланцев стеновых проходов для бассейна облицованного пленкой и сборного бассейна, 3 шт. | 8674250 | ||
| Комлект пневмокнопки под бетон | 7010120 | ||
| Комлект пневмокнопки под плёнку | 7010220 | ||
| Закладная ниша для пневмокнопки | 8710050 | ||
| Насадка на пневматический переключатель | 8712020 | ||
| Набор фланцевых колец, подходит для арт. 8710050 | 8712500 | ||
