Компрессор низкого давления HPE-3009L/HPE-3010 42F (54 м3/ч, 380В), устаревшая модель

Производитель: HPE, Испания

Модель: HPE-3009L/HPE-3010 42F

Компрессор низкого давления HPE-3009L/HPE-3010 42F - предназначен для перекачивания воздуха в системах аэромассажа плавательных бассейнов. Компрессор создаёт воздушный поток для систем аэромассажа, турбомассажа и искусственных гейзеров. Корпус, колесо компрессора и канал бокового выброса изготовлены из литого алюминия. Компрессор отличается низким уровнем шума и является экологически безопасным (безмасляная технология).

Компрессор низкого давления HPE-3009L/HPE-3010 42F - это одноступенчатый центробежный компрессор с горизонтальным расположением вала и рабочего колеса. Привод у компрессора - электрический. Охлаждение электродвигателя производится воздухом при помощи вентилятора электродвигателя.

Габаритные и присоединительные размеры компрессора низкого давления HPE-3009L/HPE-3010 42F:

Габаритные размеры компрессора с воздушным фильтром:

Патрубки для подсоединение фильтра и напорного трубопровода: 1 1/2" (внутренняя резьба).

Фильтр поставляется отдельно.

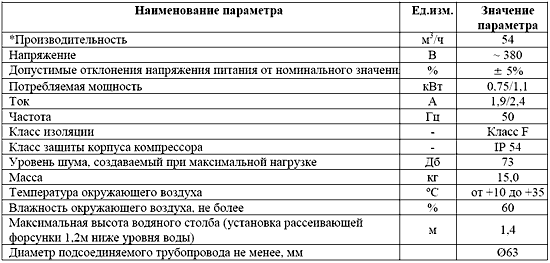

Технические характеристики компрессора низкого давления HPE-3009L/HPE-3010 42F:

* При установке рассеивающей форсунки на отметку 1,2 м ниже уровня воды.

Напорные характеристики компрессора низкого давления HPE-3009L/HPE-3010 42F:

Деталировка компрессора HPE-3009L/HPE-3010 42F:

Деталировка фильтра компрессора:

Схема потоков движения воздуха:

Подсоединение компрессора к системе электроснабжения:

Размеры упаковки компрессора: прямоугольный картонный короб 340x340x350 мм
