Контроллер Chemitec 3037 pH / Redox, Т°, управление одним параметром
970094105HA Контроллер для измерения рН и ОВП Chemitec 3037. Панельное исполнение (щитовой). Предназначен для частных и общественных бассейнов. Контролируемые параметры: pH, Redox. Корпус 96x96x130мм
Описание товара:
Производитель: Chemitec (Италия)
Модель: Chemitec PR 3037
Артикул: 970094105HA / 970094105DA (старое исполнение)
Контроллер управления насосо-дозатором Chemitec 3037 pH / Redox - является оборудованием для бассейна, осуществляет дезинфекцию и водоподготовку бассейна, путем: индикации, измерения и регулирования показателя хлора на основе показаний датчика pH или Redox воды в бассейне. Управляется и контролируется с помощью 5-и плёночных кнопок ЖКИ-дисплея (128x128 пикселей,). Одновременное отображение измеряемых параметров. Установка станции - настенное, на пластиковой монтажной панели. Это устройство было разработано для непрерывного анализа значения рН/ОВП в различных сферах применения: биореакторы, индустриальная водоподготовка, очистка стоков, рыбоводство, оборотная или питьевая водоподготовка
В контроллере предусмотрен режим управления дозированием - пропорциональный (PROP). Датчик температуры (PT100 / PT1000) позволяет автоматически учитывать контроллеру температурную компенсацию.
Chemitec 3037 оборудован входом напряжения (диапазон от 15 до 30 Vac / Vdc) для приостановки измерения и функции дозирования через удаленную систему.
Chemitec 3537 может быть установлен на панель или на стену с максимальным удалением от датчика 15 метров.
Входы Chemitec 3037 pH / Redox:
- Вход подключения датчиков: pH или Redox
- Вход 15÷30 В перем./пост.тока
- Температурный ввод: PT100 / PT1000 в диапазоне 0 ...100°C или ручная настройка и прямой визуальный отсчет
- Сигнальный вход датчика уровня или потока. Вход для сухого контакта или полупроводника (открытый коллектор), напряжение 5 В пост., макс. ток 6 мА.
- USB Порт-Вход с активацией микропроцессора и дисплеем без подсветки.
- Электропитание прибора - Входы: 100÷240 В перем. или 12÷32 В пост. (24 В перем.)
Выходы Chemitec 3537 pH / Redox:
-
Частотные выходы SSR1: Твердотелое контактноереле (60 В пост/перем, 100 мА)
R1 и R2: Электромеханические реле (250 В перем или 30 В пост., 5 A Резистивный) - mA1: Токовый выход 4÷20 мА (800 Ом)
Функции и возможности Chemitec 3537 pH / Redox:
• Измерение pH/ОВП
• Измерение Температуры с датчиками PT100 / PT1000
• Автоматическая Температурная Компенсация
• Панель Программирования с клавиатурой из 5- ти кнопок
• Графический Дисплей, 128x128 пикселей, с подсветкой
• 1 Програмируемый Аналоговый Выход
• 1 Частотный Программируемый ВЫход
• 2 Релейных Выхода для Корректировки Пороговых Значений, Промывки и Аварийного Сингала.
• 1 Цифровой Вход для блокировки дозации
Технические характеристики контроллера Chemitec 3037 K30 pH / Redox:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | Вольт | 85-265 / 50/60 Гц |
| Вход датчика Cl | нет | |
| Вход датчика pH | есть | |
| Вход датчика Redox | есть | |
| Вход датчика температуры °C | есть | |
| Вход датчика потока | есть | |
| Диапазон измерений уровня хлора, точность 1% F. S. | ppm | - |
| Диапазон измерений уровня pH Точность: ± 0.10 pH. Шаг измерений: ± 0.01 pH |
pH | 0.00 ÷ 14.00 |
| Диапазон измерений уровня pH Точность: ± 5 мВ. Шаг измерений: ± 1 мВ |
мВ | ± 2000 м |
| Диапазон измерений температуры воды Т° Шаг измерений ± 0.1°C. Точность ± 1.0°C | °C | -10 … +100 °C |
| Диапазон измерений датчика потока | Гц/вольт | / 15..30 |
| Потребляемая мощность контроллера | Вт | 3,5 - 5 |
| Тип управления | - | стационарное/дистанционное |
| Класс защиты | IP | IP65 |
| Температура окружающего воздуха | °C | -10 ÷ +50° |
| Температура протока ячейки, макс | °C | - |
| Влажность окружающего воздуха, не более | % | 0% ÷ 95% Без Конденсата |
| Размеры контроллера | мм | 96x96x130 |
| Вес | кг | 0,310 |

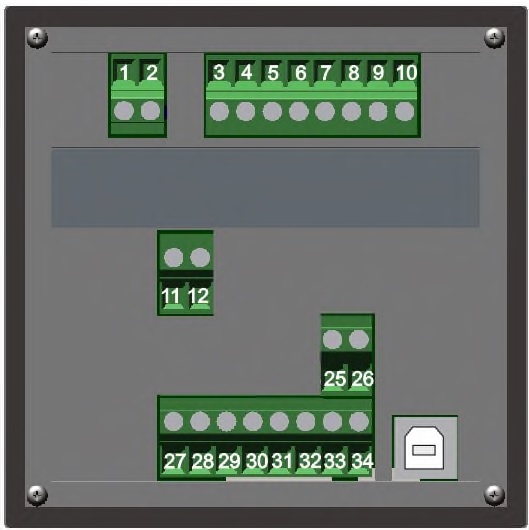

Подключение контроллера Chemitec 3037 pH / Redox
| N° (ТЕРМИНАЛА) | СИМВОЛ | ОПИСАНИЕ |
| 1 | L / + | Питание (Фаза) |
| 2 | N / - | Питание (Нейтраль) |
| 3 | SSR1 (+) | Частотный выход 1 (SSR1 +) |
| 4 | SSR1 (-) | Частотный выход 1 (SSR1 -) |
| 5 | NOT USED | НЕ ИСПОЛЬЗУЕТСЯ |
| 6 | NOT USED | НЕ ИСПОЛЬЗУЕТСЯ |
| 7 | RL1 NA | Релейный контакт 1 |
| 8 | RL1 COM | Релейный контакт 1 |
| 9 | RL2 COM | Релейный контакт 2 |
| 10 | RL2 NA | Релейный контакт 2 |
| 11 | OUT mA1 (+) | Токовый выход 1 (ВЫХОД mA1 +) |
| 12 | OUT mA1 (-) | Токовый выход 1 (ВЫХОД mA1 -) |
| 13-24 | NOT PRESENT | ОТСУТСТВУЮТ |
| 25 | REED (+) | Вход датчика потока/уровня (+) |
| 26 | REED (-) | Вход датчика потока/уровня (-) |
| 27 | pH / ORP (+) | pH/ОВП Вход Датчика (+) (сердечник) |
| 28 | NOT USED | НЕ ИСПОЛЬЗУЕТСЯ |
| 29 | NOT PRESENT | ОТСУТСТВУЕТ |
| 30 | pH / ORP (-) | pH/ОВП Вход Датчика (-) (оплетка) |
| 31 | GND | ЗАЗЕМЛЕНИЕ Раствор/Щит |
| 32 | RTD (+) | Вход датчика Температуры PT100 или PT1000 (белый) |
| 33 | RTD SENSE | Вход датчика Температуры PT100 или PT1000 (синий) |
| 34 | RTD GND | Вход датчика Температуры PT100 или PT1000 (зелёный + желтый) |
| USB | USB PORT | (*) USB Порт для обновления Программного Обеспечения |
(* Загрузка или Выгрузка данных невозможна)
