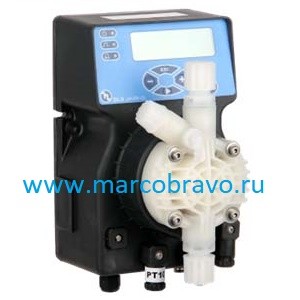

Насос-дозатор Etatron DLX PH-RX-CL/M 0507 (5-8 л/ч, 230В) со встроенным контроллером рН/RedOx/Cl (на выбор)
Насос-дозатор Etatron DLX PH-RX-CL/M 0507 (5-8 л/ч, 230В) со встроенным контроллером рН/RedOx/Cl (на выбор)
Вас не устраивает цена на данный товар?
Насос-дозатор Etatron DLX PH-RX-CL/M арт. PLX27038V8/PLX270385E - предназначен для автоматической дозации химических реагентов в системах водоподготовки плавательных бассейнов средних и больших размеров. ЖКИ-индикация. Производительность: 5-8 л/ч / Давление 7-2 бар. Напряжение: 220 В. Головка PVDF-Керамика тип "Е"
Описание товара:
Производитель: Etatron, Италия
Артикул: PLX27038V8 / PLX270385E
Автоматический мембранный насос-дозатор Etatron DLX PH-RX-CL/M 0507 - это оборудование для бассейна предназначенное для измерения и поддержания необходимого содержания pH и хлора бассейнов объёмом до 500 м3. Осуществляет водоподготовку бассейна путем: измерения и регулирования показателя хлора (свободного/общего хлора) - дозирование хлора, измерения и регулирования показателя водородного показателя (pH), измерение потока воды для отключения выходов в случае отсутствия потока. Датчик температуры (PT100) позволяет автоматически учитывать контроллеру температурную компенсацию. Насос предназначен для настенного монтажа, для монтажа стол или бак необходимо приобрести крышку корпуса насоса арт. DCE0006401. Для тонкой регулировки хода плунжера мембраны потребуется комплект KIT R/C (BASSA D80).
Насос-дозатор Etatron DLX PH-RX-CL/M 0507 оснащён контроллерами рН/Rx/Cl, возможно использовать амперометрические (SCLO 3 HYCHLOR) и потенциостатические (SONDA CL, FIC/FOC,) датчики хлора. Насос оборудован цифровой панелью управления с графическим TFT-дисплеем и 3-я светодиодами (электропитание, частота импульсов, сигнализация датчика уровня или аварии), ввод данных и управление осуществляется при помощи 5-и кнопок управления на лицевой части. Дисплей подсвечивается. Защита панели управления обеспечивается полиэфирной пленкой, устойчивой к атмосферным воздействиям и к ультрафиолетовому излучению. Встроен контроль уровня и потока реагента.
Внимание! Для подключения датчика хлора SCLO 3 HYCHLOR необходим адаптер Etatron SCA0001101
1. Кнопка ввода «ОК»
2. Кнопка увеличения значения
3. Кнопка выбора режима, программы
4. Кнопка уменьшения значения
5. Желтый светодиод индикатор сигнализации датчика уровня
6. Красный светодиод индикатор импульсов
7. Зеленый светодиод – импульсы
8. ЖКИ дисплей
Также, встроены функции:
• Сигнализация по времени беспрерывного дозирования, с последующим отключением дозирующих насосов
• Задержка дозирования при включении станции
• Сигнализация и отключение станции по датчикам потока или уровня реагента в канистрах
• Настройка аварийной сигнализации по предельным концентрациям хим. реагентов рН/Cl (MIN/MAX уровни)
• Режимы дозирования: постоянный "ON/OFF" и пропорциональный "PROP"
• Установка гистерезиса
• Станция дозирования управляется по датчику потока жидкости (входит в комплект), при отсутствии потока система переходит в режим ожидания «STAND BY», с последующей индикацией на ЖК дисплеях насосов.
Входы/выходы:
Входы pH/RX- разъемы BNC, входное сопротивление > 10^12 Ω
Вход Cl - 4-х контактный разъём
2 входа "LEV" для датчика уровня SPDT контакт 5 V / 5 mA
Вход "FLOW" датчика потока (SPDT контакт 5 V / 5 mA)
Выход 4-20 mA
Релейный выход ON/OFF для аварийной сигнализации
Материалы головки насоса Etatron DLX PH-RX-CL/MB 5-7 (арт. PLX27038V8):
Мембрана-диафрагма: Тефлон (PTFE )
Корпус головки: PVDF / ПП
Ниппели: PVDF / ПП
Фильтр: Полипропилен
Клапан впрыска: Полипропилен
Шланг забора реагента: Гибкий ПВХ прозрачный
Шланг впрыска реагента: Полиэтилен матовый
Клапана головки: VITON® (FPM) (по запросу: дютрал, нитрил, силикон) с шариками из керамики (по запросу: н/ст 316)
Прокладки: VITON® (FPM), по запросу дютрал, нитрил, силикон и Тефлон только для шаровых клапанов
Комплектация насоса-дозатора Etatron DLX PH-RX-CL/M 0507: мембранный дозирующий насос, шланг забора из гибкого ПВХ 2м, шланг подачи ПЭ 2м, клапан забора реагента, клапан впрыска реагента, паспорт/инструкция по эксплуатации
Технические характеристики насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Технические данные | Единицы измерения | Значение параметра |
Напряжение питания | Вольт | 220 |
Проток анализируемой воды | л/ч | 40-60 |
Подсоединение трубок насоса | мм | 4х6 |
Производительность насоса при давлении 7-2 бар | л/ч | 5-8 |
Максимальная высота забора реагента | метры | 2 |
Производительность насоса за импульс, ход 1 мм | мл | 0,69 |
Максимальное количество импульсов насоса | имп/мин | 120 |
Вход датчика Cl |
есть | |
Вход датчика pH | есть | |
Вход датчика Redox | нет | |
Вход датчика температуры °C | есть | |
Вход датчика потока | есть | |
Диапазон измерений уровня рН, точность 0,01рН | рН | 0-14 |
Диапазон измерений уровня ОВП (Redox), точность ± 1 mV | mV | -1000÷+1400 |
Диапазон измерений уровня хлора, точность ±0.1ppm | ppm (мг/л) | 0-20 |
Диапазон измерений температуры воды Т° (точность 0.1 °C) | °C | 0-100 |
Диапазон измерений датчика потока | Гц | 1-1500 |
Тип разъёма датчика pH/RX |
BNC | |
Потребляемая мощность | Вт | 38 |
Тип управления | - | стационарное/дистанционное |
Класс защиты | IP | IP65 |
Температура окружающего воздуха | °C | 5÷40 |
Влажность окружающего воздуха, не более | % | 80 |
Размеры насоса | мм | |
Вес | кг | 2,3 |
График производительности насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Размеры насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Электрические присоединения насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Индикатор насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Поз. | Описание |
1 | Сигнальное устройство при передозировке |
2 | Задержка при включении насоса |
3 | Точка установки |
4 | Сигнальное устройство уровня |
5 | Пароль |
6 | Поступление щелочи/окислителя/выше точки установки |
7 | Поступление кислоты /восстановителя/ниже точки установки |
8 | Тревога |
9 | Выбор меню |
10 | Ручной режим |
11 | Автоматический режим |
12 | Выбор датчика |
13 | Гистерезис |
14 | Точки калибровки |
15 | Меню калибровки |
16 | Импульсы/минуту |
17 | Параметры |
18 | Температура в Сº |
19 | Температура в Fº |
20 | Расход жидкости в % |
21 | Параметр Rx |
22 | Параметр pH |
23 | Параметр ppm Cl |
24 | mA выход |
Схема установки насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Деталировка насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Поз. | Описание | Артикул |
1 | корпус насоса | |
2 | задняя крышка | |
3 | прокладка задней крышки | |
4 | Головка насоса 1-15 л/ч PVDF Головка насоса 1-15 л/ч PP |
SCP8006851 SCP0003082 |
5 | Электромагнит DLX 5 l/h – 7 bar 230/240V | SEM0010101 |
6 | Плата управления насоса | RPB0013801 |
7 | наклейка (стикер) передней панели | |
8 | прокладка головки насоса | |
9 | Мембрана для насосов до 10 л/ч, Тефлон | DDF0000401 |
10 | шайба | |
11 | выходной штекер (внешний) | |
12 | выходной штекер (приемная часть) | |
13 | винт крепления коннектора 2.9x9.5 | |
14 | прокладка штекера | |
15 | винт крепления соленоида m4x8 | |
16 | крепеж кабеля | |
17 | прокладка крепежа кабеля | |
18 | винт крепления платы 2.9x9.5 | |
19 | винт крепления задней крышки 4х16tx | |
20 | кабель электропитания |
Деталировка головки насоса-дозатора Etatron DLX PH-RX-CL/M 0507:
Поз. | Артикул | Описание | Кол. |
4 | 4042039 | ПРОКЛАДКА VITON 15,60X1,78мм | 2 |
5 | DCP0000802 | КОРПУС ГОЛОВКИ PVDF | 1 |
6 | DBS0000201 | ВТУЛКА РЕЗИНОВАЯ 7Х6мм | 4 |
7 | DOR0000301 | ПРОКЛАДКА ГОЛОВКИ НАСОСА, VITON | 1 |
8 | DRO0001401 | ШАЙБА Н/СТ | 4 |
9 | 4034013 | ВИНТ ГОЛОВКИ UNI5931 M4X35 | 4 |
10 | DRA0005102 | НИППЕЛЬ СТРАВЛИВАНИЯ ВОЗДУХА PVDF | 1 |
11 | 4042052 | ПРОКЛАДКА VITON 4,48X1,78мм | 2 |
12 | DOR0002401 | ПРОКЛАДКА VITON 3,00X2,00мм | 1 |
13 | DVI0005402 | ВАЛ ВИНТООБРАЗНЫЙ PVDF | 1 |
14 | DTP0005002 | ЗАГЛУШКА (ВТУЛКА) СТРАВЛИВАНИЯ PVDF | 1 |
15 | DMA0005002 | РУЧКА PVDF КЛАПАНА СТРАВЛИВАНИЯ | 1 |
18 | DDI0005302 | ПРОСТАВКА ВОЗДУШНАЯ PVDF | 1 |
20 | 4042045 | ПРОКЛАДКА VITON 11,11X1,78мм | 3 |
22 | DSF0000403 | ШАРИК D8,0 КЕРАМИКА | 1 |
26 | 4042047 | ПРОКЛАДКА VITON 3,69X1,78мм | 4 |
27 | DSF0005001 | ШАРИК D4,7 КЕРАМИКА | 4 |
32 | DRA0009101 | НИППЕЛЬ ГОЛОВКИ PVDF | 2 |
33 | DUG0000101 | НАСАДКА PVDF ШЛАНГА 4X6мм | 2 |
34 | DBO0006501 | ВТУЛКА PVDF ШЛАНГА 4Х6мм | 2 |
35 | DGH0006201 | ГАЙКА НИППЕЛЯ 3/8'' PVDF | 2 |
36 | 4042044 | ПРОКЛАДКА VITON 6,75X1,78мм | 2 |
41 | DGD0005301 | ОГРАНИЧИТЕЛЬ КЛАПАНА 3/8" PVDF | 4 |
42 | 4042028 | ПРОКЛАДКА VITON 5,28X1,78мм | 4 |
43 | DDI0007301 | ПРОСТАВКА КЛАПАНА PVDF | 2 |
44 | DTP0007001 | СЕДЛО КЛАПАНА 3/8'' PVDF | 3 |
