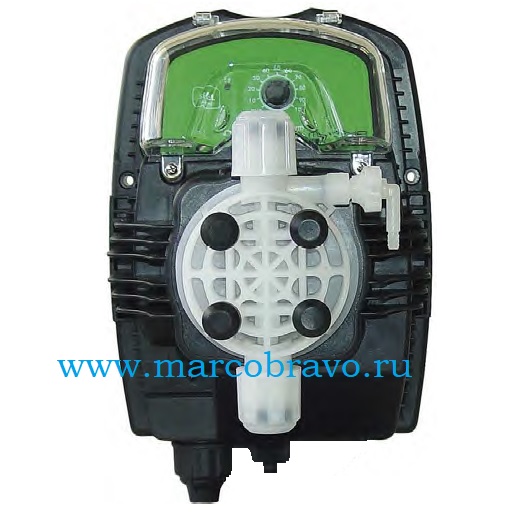

Насос-дозатор Chemitec Mytho HL30 NHP00 (4-8 л/ч, 100-240в)

Насос-дозатор Chemitec Mytho HL30 NHP00 (4-8 л/ч, 100-240в)
14 610 руб.

эл Насос-дозатор Mytho HL30NHP00 / HL30NHP00N0 (4-8 л/ч, 100-240в) - предназначен для перекачивания химических реагентов в системах водоподготовки плавательных бассейнов средних и больших размеров. Производительность, ручная регулировка: 4-8 л/ч / Давление 12-2 бар. Напряжение: 100-240 В.


Описание товара:

Производитель: Chemitec, Италия

Артикул: HL30NHP00N0 / HL30NHP0000

Насос-дозатор Mytho HL30NHP00N0 - мембранный дозирующий насос, предназначенный для перекачивания химических реагентов в системах водоподготовки средних и больших плавательных бассейнов.
Это аналоговый дозировочный насос с постоянной скоростью дозирования и аналоговым интерфейсом

Подходит для крытых бассейнов объемом 750 м3 или для уличных бассейнов объемом 650 м3. Оснащен цифровым блоком микропроцессорного управления с аналоговой ручкой-регулятором дозации на панели управления. Корпус насоса изготовлен из полипропилена. Есть переключатель режима регулировки дозации: 0-100%, 0-20% (для более точной настройки на низкой производительности). Светодиодные индикаторы режима работы. Есть вход для подключения датчика уровня/потока

Материалы головки:
Корпус головки насоса дозатора PVDF
Материал мембраны PTFE (тефлон)
Шаровые клапана PTFE
Уплотнение EPDM/FPM
Шарики клапанов - керамика

Технические характеристики насоса-дозатора Mytho HL30NHP00N0:

Технические данные Единицы измерения      Значение
Питание В 10-240
Потребляемая мощность Вт 15
Производительность л/ч 4-8
Давление бар 12-2
Регулировка - ручная
Максимальная частота электроклапана тактов в мин 160
Объём впрыска за такт см3 0,42-0,83
Тип дозирования - постоянное
Защита IP 65
Панель управления - аналоговая
Диаметр трубок вхо/выход мм 4х6

Напорные характеристики насоса-дозатора Mytho HL30 NHP00N0:

Размеры насоса-дозатора Mytho HL30NHP00N0:

Комплектация насоса-дозатора Mytho HL30NHP00N0:

  • Дозирующий насос Mytho HL30NHP00N0
  • Трубка всасывания PVC 4х6мм, 4 метра
  • Трубка возврата PE 4х6мм, 2 метра
  • Донный фильтр
  • Инжекторный клапан
  • Стеновая рамка с опорой
  • Комплект фитингов
  • Руководство пользователя

Схема установки насоса-дозатора Mytho HL30NHP00N0:

Деталировка насоса-дозатора Mytho HL30NHP00N0:

Поз. Описание 10 10 30 40 50 Артикул
1 Головка в сборе (PVDF, керамические шарики, FPM-уплотнители и клапана)       EM99106494
      EM99106490
        EM99106491

Головка в сборе (PVDF, керамические шарики, EPDM-уплотнители и клапана)

      EM99106495
      EM99106192
        EM99106493
Комплектация головки: головка с клапанами, держатель трубок, трубный зажим и кольцевая гайка, винты и шайбы, уплотнительное кольцо с защитной диафрагмой
2 Состав клапанов:PVDF / Ceramic / FPM   EM99070105
        EM99070106
Состав клапанов:PVDF / Ceramic / EPDM   EM99070131
        EM99070132
 3
Мемрана
(диафрагма)
        EM00050016
    EM00050017
        EM00050018
4 Панель управления EM99106496
5 Колодка
разъёмов
APG-TPG
-TCK-ATL
EM99106497
TPR EM99106498
6 Установочный комплект EM99106353
7


     Электромагнит
        EM99054020
        EM99054017
      EM99054015
        EM99054013
8









Аналогавая плата управления
100÷240Vac




AKL - AKS
        EM99106626
        EM99106433
        EM99106434
        EM99106435
        EM99106436
8


APG

        EM99106429
        EM99106430
        EM99106431
        EM99106432
8



ATL

        EM99106437
        EM99106438
        EM99106439
        EM99106440
8














Цифровая
плата
управления
100÷240Vac



TPG
        EM99106627
        EM99106531
        EM99106532
        EM99106533
        EM99106534
8


TPR

        EM99106535
        EM99106536
        EM99106537
        EM99106538
8



TMP

        EM99106708



8


TCK

        EM99106539
        EM99106540
        EM99106541
        EM99106542
Фитинги
PVDF
Держатель трубы - Зажим  для труб - Кольцевая гайка      по 10   штук       EM99106499
      EM99106500
        EM99106501
Установоч
Комплект
Body Seals Balls PVDF-TFPM CERAMIC       EM99106502
      EM99106503
        EM99106504
Body Seals Balls PVDF-T EPDMCERAMIC       EM99106505
      EM99106506
        EM99106507
Body Seals Balls PVDFFPM CERAMIC       EM99106508
      EM99106509
        EM99106510
Body Seals Balls PVDFEPDM CERAMIC       EM99106511
      EM99106512
        EM99106513

Трубки Всасывающая- PVC (100 мт)       0000090001
        0000090003
 Подачи - PE (100 mt)       0000090070
      0000090002
        0000090004
PVDF (100 mt)   0000090144
        0000090143 *
  *трубка Ø 8x10 - адаптер:
2x адаптер PVDF-T EM99106293
PVDF EM99106280




500 600 603 800 803






Донный
фильтр
   PVDF-T  FPM   9900107132
        9900107133
EPDM   9900107134
        9900107135
  PVDF FPM   9900107122
        9900107123
EPDM   9900107126
        9900107127
Клапан
впрыска
    PVDF-T   FPM       9900107157
      9900107158
        9900107137
  EPDM       9900107159
      9900107160
        9900107161
    PVDF   FPM       9900107162
      9900107163
        9900107115
  EPDM       9900107164
      9900107165
        9900107166
