Насос с префильтром Hayward HCP65 (84,2 м3/ч, 380/700В), Франция
Насос с префильтром Hayward HCP65 (84,2 м3/ч, 380/700В), Франция
Вас не устраивает цена на данный товар?
ап Самовсасывающий центробежный насос HCP40653E1 - предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Производительность насоса 90/84 куб.м/ч при напоре 10/12 м. Аналог насоса Kripsol KAN-610, может работать в морской воде
Описание товара:
Производитель: Hayward, Франция/США
Артикул/Модель: HCP40653E1/HCP65
Самовсасывающий циркуляционный насос Hayward HCP40653E1 - предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов, пригоден для использования в морской воде. Аналог Kripsol KAN 610B.
Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна, 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад, гидромассаж, искусственное течение).
Насос Hayward HCP40653E1 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки вместительностью 14 литров. Корпус, опорный узел, основание насоса, крыльчатка диффузор изготовлены из усиленного стекловолокном термопласта Noryl. Вал двигателя изготовлен из нержавеющей стали. Корпус префильтра - из термопластика. Высокоэффективный TEFC двигатель совместим со стандартом IE3.
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью, чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланец) насоса, что приведёт к течи воды.
Технические характеристики насоса Hayward HCP40653E1:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение |
В
|
400/700
|
| Ток | А | 20/11,5/6,6 |
| Производительности (при напоре 10/12 м) |
м3/ч
|
90/84
|
| Уровень рабочего шума |
dB
|
82
|
| Потребляемая мощность |
кВт/HP
|
5,75/6,5
|
| Обороты в минуту |
2850
|
|
| Класс защиты корпуса электродвигателя |
-
|
IP 55
|
| Класс изоляции | - | F |
| Масса |
кг
|
46
|
| Температура окружающего воздуха, максимальная |
ºС
|
+40
|
| Влажность окружающего воздуха, не более |
%
|
60
|
| Температура воды, не более |
ºС
|
50
|
| Максимальное давление | bar | 3 |
| Диаметр входа/выхода трубопровода |
мм
|
Ø110/Ø110
|
| Резьбовое соединение вход/выход, размер |
дюйм
|
ANSI 4” |

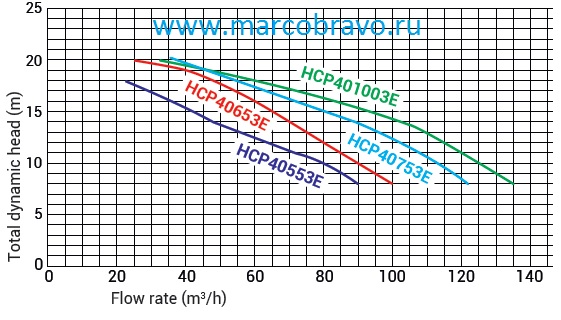

Напорные характеристики насоса Hayward HCP40653E1:
| Потеря напора м. | 8 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 21 |
| Производительность насоса м3/ч | 94,5 | 90 | 87 | 84,2 | 80 | 75,5 | 59 | 46,2 | 36 | - |
Габаритные и присоединительные размеры насоса Hayward HCP40653E1:
| А | В |
| 914 | 143 |
Деталировка насоса Hayward HCP40653E1/KRIPSOL KAN-610:
|
Поз |
Наименование |
Артикул |
| 1 | Болт крышки префильтра насоса с гайкой | HCXP6000A/RBH0001.04R |
| 2 | Крышка префильтра насоса | HCXP6001A/RBH0002.06R |
| 3 | Прокладка-кольцо крышки префильтра насоса KAN | HCXP6014A/RBH0011.06R |
| 4 | Ручка фильтра грубой очистки насоса KAN | |
| 5 | Фильтр грубой очистки насоса KAN | HCXP6002A/RBH0003.06R |
| 6 | Гайка болта крышки префильтра насоса KAN | RBH0016.01R |
| 7-8 | Винт сливной насоса с прокладкой | HCXP6013A/RBH0000.00R |
| 9 | Корпус префильтра насоса KAN | RPUM0009.02R |
| 9+22 | Комплект | HCXP6022A |
| 10 | Корпус насоса Kripsol KAN / KAN PLUS | RPUM0010.08R/RBH0010.07R |
| 10+33+23+32 | Комплект | HCXP6021A |
| 11 | Прокладка-кольцо диффузора насоса | HCXP6015A/RBH0012.04R |
| 11+16+37 | Комплект уплотнительных колец | HCXP6003A |
| 11+14+15+16+37 | Комплект уплотнительных колец с сальником | HCXP6004A |
| 12 | Диффузор насоса KAN 610 | HCXP6005A/PRUM0012.06R |
| 13 | Крыльчатка насоса KAN 610 | RPUM0013.24R |
| 14+15 | Сальник (компл.2шт.) насоса KAN | RBH0005.04R |
| 16 | Прокладка крышки задней (фланца) насоса KAN | HCXP6016A/RBH0013.04R |
| 17 | Крышка задняя (фланец) насоса Kripsol KAN PLUS /KAN PLUS + | HCXP6011A/RPUM0017.05R |
| 17+11+14+15+ 16+37+41 |
Комплект | HCXP6017A |
| 18 | Подставка насоса KAN | HCXP6012A/RBH0009.03R |
| 22 | Прокладка-кольцо корпуса насоса KAN | RBH0017.01R |
| 23 | Шайба крепления (4 шт.) насоса к префильтру | |
| 24 | Прокладка-кольцо муфты насоса KAN Ø110mm | RBH0015.02R |
| 25 | Муфта насоса KAN Ø 4” | RBH0015.03R |
| 24+25 | HCXP6019A | |
| 29 | Шайба крепления (4 шт.) э/двиг. к задней крышке | |
| 31+38+39 | Комплект болтов и гаек | HCXP6018A |
| 32 | Накладка декоративная (4 шт.) гайки крепления | |
| 33 | Гайка крепления (4 шт.) насоса к префильтру | |
| 34 | Гайка крепления (2 шт.) корпуса к подставке | |
| 35 | Болт крепления (4 шт.) насоса к префильтру | |
| 36 | Винт крепления крыльчатки к ротору с прокладкой | |
| 38 | Болт крепления (6 шт.) задней крышки насоса | |
| 39 | Болт крепления (2 шт.) задней крышки к корпусу | |
| 41 | Манжета вала ротора насоса KAN | |
| 42 | Болты DIN933 M10X25 | HCXP6020A |
| 43+34+47 | Комплект | HCXP6023A |
| 45 | Винт диффузора к крышке задней насоса KAN | |
| 47 | Болт крепления (2 шт.) корпуса к подставке | |
| 48 | Опора электродвигателя насоса KAN | |
| 49 | Гнездо опоры электродвигателя насоса KAN | |
| 60 | Электродвигатель насоса | |
| 70 | Фланец двигателя | HCXP6071A |
| 73 | Задняя крышка двигателя | HCXP6056A |
| 74 | Вентилятор | HCXP6061A |
| 75+79 | Крышка вентилятора | HCXP6066A |
Схема подключения насоса Hayward HCP40653E1:
| Поз | Наименование |
| 1 | Насос Hayward HCP40653E1 |
| 2 | Угольник 90 градусов д. 110 Coraplax (7101110) |
| 3 | Кран шаровый разъемный Coraplax д. 110 (1010110) |
| 4 | Держатель труб металлический д. 110 |
| 5 | Трап для слива воды в аварийных ситуациях |
Размеры упаковки: прямоугольный картонный короб 935x377x600 мм
