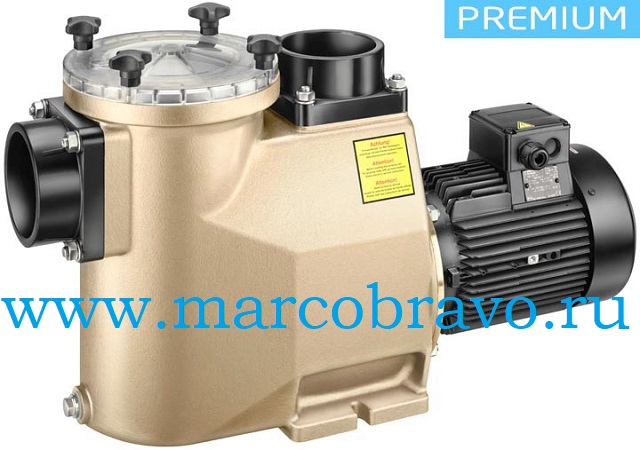

Насос с префильтром Speck Badu 93/80 (80 м3/ч, 400/690В), Германия
Насос с префильтром Speck Badu 93/80 (80 м3/ч, 400/690В), Германия
Вас не устраивает цена на данный товар?
Насос (4кВт 380В) Badu 93/80 Speck (2193800037) - предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Производительность насоса 80 куб.м/ч при напоре 10 метров. Мощность вход/выход 4,66/4,0 кВт, напряжение 3~ Y/Δ 690/400 V
Описание товара:
Производитель: Speck, Германия
Артикул товара: 219.3800.037
Самовсасывающий бронзовый насос с префильтром Speck Badu 93/80 - предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов, могут использоваться для воды в бассейне с концентрацией соли до 0,5% (5г/л.). Функция самовсасывания обеспечивает установку выше или ниже уровня воды (до 3 м). Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Материалы элементов корпуса насоса Speck Badu 93/80:
Корпус насоса: G-Cu Sn 10
Задняя крышка корпуса: G-Cu Sn 10
Диффузор: G-Cu Sn 10
Крышка префильтра: поликарбонат, прозрачная
Болты крышки: PA 6 GV
Корзина фильтра: PP, ячейки 3,4 x 3,2 мм, объём корзины 8 литров
Крыльчатка: PPE GF 30 / PP GF 30
Гайка крыльчатки: GF PP GF 30
Винты: нержавеющая сталь
Патрубки вход/выход: ABS
Сальник: carbon / ceramic / NBR
Вал: сплав 1,4057
Технические характеристики насоса с префильтром Speck Badu 93/80:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность насоса при 12 и 10 метрах | м3/ч | 70 и 80 |
| Напряжение 3~ Y/Δ ,50Гц |
В
|
690/400
|
| Частота вращения | rpm |
2840
|
| Мощность потребления/выходная |
кВт
|
4,66/4,0
|
| Потребляемый ток (при 3~ Y/Δ 690/400 V) |
А
|
4,60/7,90 |
| Фазы |
-
|
3
|
| Класс изоляции / корпуса двигателя |
F / IP 55
|
|
| Присоединение (вход) (под вклейку) |
мм
|
110
|
| Присоединение (выход) (под вклейку) | мм | 110 |
| Рекомендуемая линия всасывания/нагнетания, труба из ПВХ, d4) | мм | 140/140 |
| Температура воды, макс. | °C | 60 |
| Макстмальное давление воды | бар | 3,0 |
| Вес насоса | кг | 80,8 |

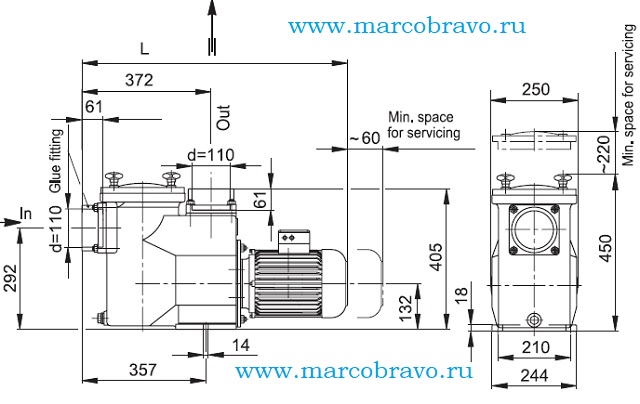

Габаритные размеры насоса Speck Badu 93/80, L=785мм:

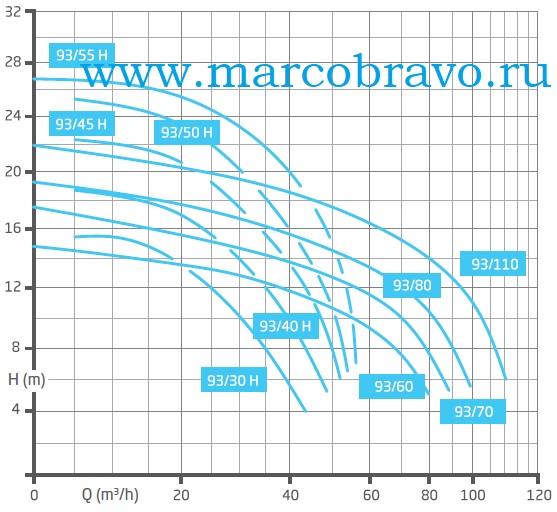

График производительности насоса Speck Badu 93/80:

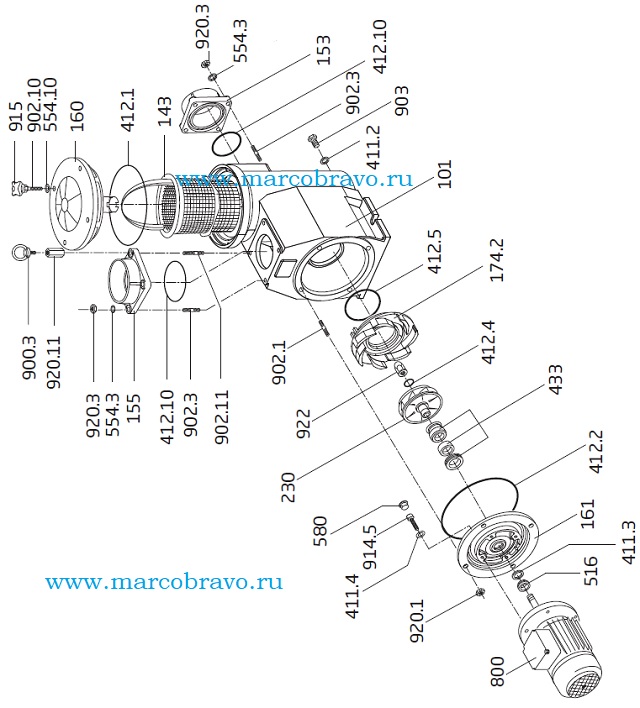

Деталировка насоса Speck Badu 93/80, выбор запасных частей:
| Поз. | Кол. | Описание | Артикул |
| 101 | 1 | Housing, bronze incl. drain plug and sealing ring | 292.1810.107 |
| 143 | 1 | Strainer basket with handle | 292.1814.300 |
| 153 | 1 | Suction nozzle, dia = 110, adhesive flange | 292.1815.300 |
| 155 | 1 | Discharge nozzle, dia = 110, adhesive flange | 292.1815.300 |
| 160 | 1 | Lid including spacer piece | 292.1816.000 |
| 161 | 1 | Gland housing, bronze | 292.1816.114 |
| 174.2 | 1 | Diffuser, bronze | 292.1817.426 |
| 230 * | 1 | dia = 117.5 mm, b = 20 mm, for BADU 93/60 dia = 122.5 mm, b = 20 mm, for BADU 93/70 dia = 127 mm, b = 20 mm, for BADU 93/80 |
292.1823.021 292.1823.022 292.1823.023 |
| 411.2 | 1 | Gasket for drain plug, 21 x 30 x 2 mm | 582.9110.013 |
| 411.3 | 1 | Sealing ring for gland housing, 14 x 19 x 1.5 mm | 292.3141.101 |
| 411.4 | 4 | Sealing ring for screw M 8 x 20,8.1 x 14 x 3.3 mm, plastic | 292.0741.100 |
| 412.1 | 1 | O-ring for lid, 185 x 6 mm | 292.0941.210 |
| 412.2 | 1 | O-ring for gland housing, 185 x 4 mm | 292.1841.220 |
| 412.4 | 1 | O-ring for impeller nut,16.9 x 2.75 mm, Viton | 292.3541.222 |
| 412.5 | 1 | O-ring for diffuser, 105 x 5 mm | 292.1641.210 |
| 412.10 | 2 | O-ring for pipe connections, 120 x 7 mm | 292.1841.210 |
| 433 | 1 | Mechanical seal cpl., 20 mm, carbon / SiC / EPDM | 292.1843.300 |
| 516 | 1 | V-ring, V 20 S | 292.1151.600 |
| 554.3 | 8 | Washer, dia = 13 mm, A 2 | 587.1251.200 |
| 554.10 | 4 | Washer, dia = 8.4 mm, A 2 | 587.1250.802 |
| 580 | 4 | Cap, 20 x 7.5 mm, plastic | 292.0758.000 |
| 800 | 1 | 2.60 kW, 400/230 V, for BADU 93/60 | 297.0260.001 297.0300.001 |
| 3.00 kW, 400/230 V, for BADU 93/70 | |||
| 4.00 kW, 690/400 V, for BADU 93/80 | 297.0400.003 | ||
| 900.3 | 1 | Ring bolt, M 12, galvanized | 292.1890.030 |
| 902.1 | 4 | Stud screw, M 12 x 25, A 2 | 587.9391.225 |
| 902.3 | 7 | Stud screw, M 12 x 40, A 2 | 587.9391.240 |
| 902.10 | 4 | Stud screw, M 8 x 45, A 2 | 587.9390.845 |
| 902.11 | 1 | Stud screw, M 12 x 50, A 2 | 587.9391.250 |
| 903 | 1 | Drain plug, G 1/2, 1.4571 | 587.9100.013 |
| 914.5 | 4 | Hexagon socket screw, M 8 x 20, A 2 | 587.9120.820 |
| 915 | 4 | Knob, M 8 | 292.1891.500 |
| 920.1 | 4 | Hexagon nut, M 12, A 2 | 587.9341.200 |
| 920.3 | 8 | Hexagon nut, M 12, A 2 | 587.9341.200 |
| 920.11 | 1 | Hexagon long nut, M 12 x 40, galvanized | 292.1892.011 |
| 922 | 1 | Impeller nut, M 12 | 292.3592.202 |
| 1 | Housing cpl., consisting of: | 292.1810.108 | |
| Part 101, 143, 153, 155, 160, 411.2, 412.1, | |||
| 412.10, 554.3, 554.10, 900.3, 902.1, | |||
| 902.3, 902.10, 902.11, 903, 915, 920.3 | |||
| 920.11 |
