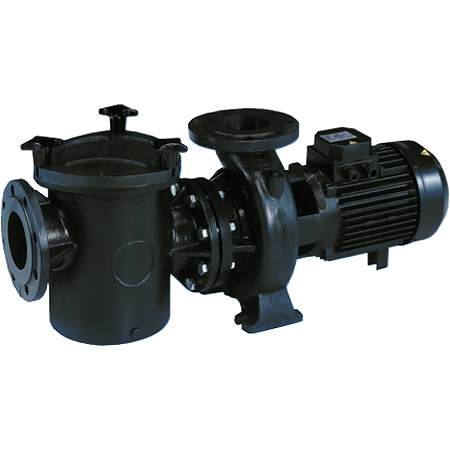

Насос чугунный с префильтром Kripsol Kripton KRF-560B с бронзовой крыльчаткой Т1.В (79.5 м3/ч, 230/400В), Испания
270 050 руб.
Нет в наличии
Насос (71,3 м3/ч 230/400В) чугун Kripsol Kriptоn KRF-560В с бронзовой крыльчаткой Т1.В, предназначен для морской воды. Производительность насоса 79.5 куб.м/ч при напоре 12 м. Мощность 4,9 кВт, напряжение 230/400В. Подсоединения вход/выход - DIN 2502, PN 16. Ø 100mm.
СНЯТ С ПРОИЗВОДСТВА
Альтернатива: чугунный насос PSH FDN-18
Альтернатива: чугунный насос Emaux SE7,5 (5,5 кВт)
Альтернатива: насос из нерж. стали Mayer FSE65-50-160
Описание товара:
Производитель: KRIPSOL, Испания
Модель: KRF-560B Т1.В
Насос чугунный с префильтром Kripsol Kripton KRF-560B с бронзовой крыльчаткой Т1.В - разработан для использования работы с водой повышенной агрессивностью, в том числе работет и в морской воде. Корпус насоса и префильтра изготовлены из чугуна, крыльчатка - из бронзы. Вал насоса в нержавеющей стали AISI 303, корзина префильтра и подшпники нержавеющей стали AISI 316. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна, 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад, гидромассаж, искусственное течение). Мощность насоса - 4,9 кВт. Напряжение - 230/400 В.
Насос Kripsol Kripton KRF-560B – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки. Насос изготовлен из чугуна. Крыльчатка произведена из бронзы.
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью, чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланец) насоса, что привдет к течи воды.

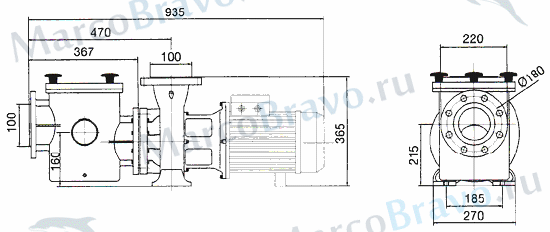

Габаритные и присоединительные размеры насоса KRIPSOL KRIPTON KRF-560B с бронзовой крыльчаткой Т1.В:
Технические характеристики насоса KRIPSOL KRIPTON KRF-560B с бронзовой крыльчаткой Т1.В:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 10 м | м3/ч | 86.7 |
| Напряжение |
В
|
~ 230/400/700/60-50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт
|
4.9
|
| Ток |
А
|
15,6/9/5.2
|
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
|
| Класс защиты корпуса электродвигателя/класс изоляции |
-
|
IP 55/F
|
| Масса |
кг
|
117
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Объём префильтра |
л
|
-
|
| Температура воды, не более |
ºС
|
60
|
| Давление, не более |
kg./cm²
|
6
|
| Диаметр подключения вход/выход |
мм
|
110
|
Напорные характеристики насоса KRIPSOL KRIPTON KRF-560B с бронзовой крыльчаткой Т1.В:
Деталировка насоса KRIPSOL KRIPTON KRF-560B с бронзовой крыльчаткой Т1.В:
|
Поз |
Наименование |
Артикул |
| 1 | Болт крышки префильтра насоса | RKR 010.A |
| 2 | Крышка префильтра насоса Kripsol KRF | RKF 120.A. |
| 3 | Прокладка крышки префильтра насоса KRF/KRB | RKR 030.A |
| 5 | Фильтр грубой очистки насосов Kripsol KRF | RKR 050.A |
| 9 | Корпус префильтра Kripsol KRF | RKF 190.A |
| 10 | Корпус насоса Kripsol KRF | |
| 13 | Крыльчатка насоса Kripsol KRF | RKF 130.A |
| 14+15 | Сальник (компл.2шт.) насоса Kripsol KRF | RKR 200.A |
| 16 | Прокладка крышки задней (фланца) насоса KRF | RKR 160.A |
| 17 | Крышка задняя (фланец) насоса Kripsol KRF | RKF 170.A |
| 22 | Прокладка-кольцо корпуса насоса | |
| 60 | Двигатель к насосу KRF-550(380В) | 5051.A |

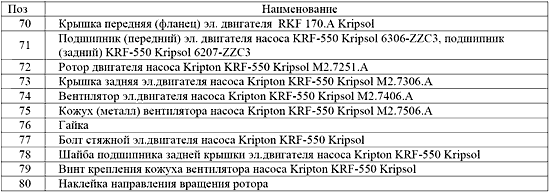

Деталировка двигателя насоса KRIPSOL KRIPTON KRF-560B:
Схема подключения насоса KRIPSOL KRIPTON KRF-560B с бронзовой крыльчаткой Т1.В:
| Поз | Наименование |
| 1 | Насос Kripsol KRIPTON KRF-560B (71,3 м3/ч, 230/400В) |
| 2 | Угольник 90 градусов д. 110 Coraplax (7101110) |
| 3 | Кран шаговый с фланцами Coraplax д. 110 (2300110) |
| 4 | Держатель труб металлический д. 110 |
| 5 | Фланец антивибрационный DN 100 мм Astral 20234 |
| 6 | Трап для слива воды в аварийных ситуациях |

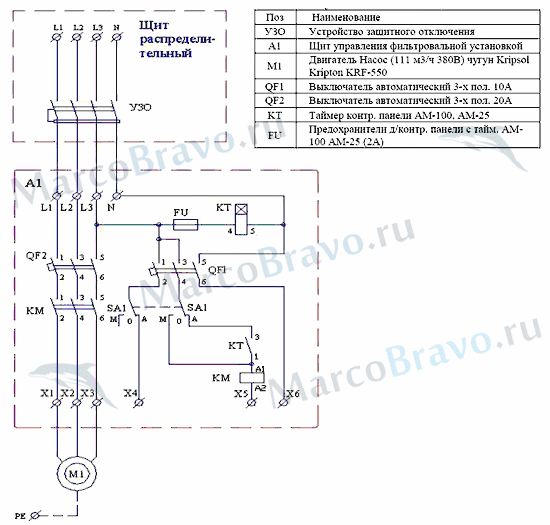

Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:

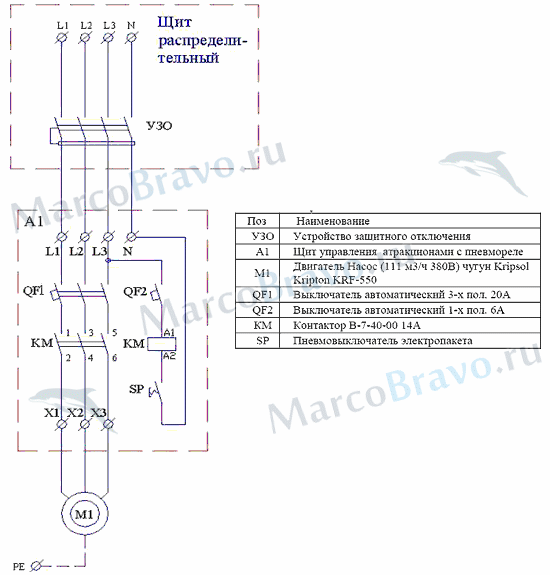

Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад, гидромассаж, искусственное течение):
Размеры упаковки: прямоугольный картонный короб 110x300x550 мм
