Обвязка IML BV030776 (подсоединение 90 мм, 5 вентилей)

Обвязка IML BV030776 (подсоединение 90 мм, 5 вентилей)
160 810 руб.

ак Пятивентильная группа для одного фильтра D=90 - предназначена для изменения режима работы фильтровальной установки. Диаметр подсоединения 90 мм. При заказе обвязки обязательно указывайте модель и артикул фильтра, на который будет установлена обвязка.


Описание товара:

Производитель: IML, Испания

Модель: BV030776

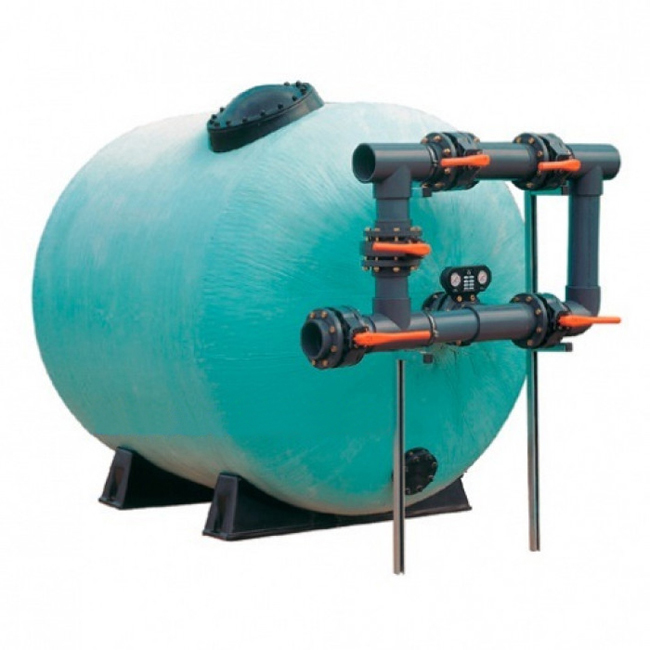

Обвязка IML BV030776 - предназначена для изменения режима работы фильтровальной установки. Диаметр подсоединения 90 мм. Пятивентильная группа для одного фильтра. Поставляется в разобранном виде.

Комплектация обвязки IML BV030776:

  • пять тройников,
  • один угол 90°,
  • пять дроссельных заслонок,
  • трехметровая труба,
  • двенадцать фланцевых соединений с болтами и прокладками.

Технические характеристики обвязки фильтра IML BV030776:

Технические данные Единицы      Значение
Вес обвязки кг 50
Объем м3 0,256
Длина м 0,8
Ширина м 0,8
Высота м 0,4
Диаметр подсоединения DN DN 80
Диаметр подсоединения в мм мм 90

Деталировка обвязки фильтра IML BV030776:

Поз. Наименование      Кол-во
1 Фланец 2
2 Адаптер для фланца 2
3 Болт М18 с гайкой и шайбой 8
4 Тройник 90 гр. с резьбовым отверстием 2
5 Труба
6 Тройник 90 гр. 3
7 Кран шаговый 5
8 Угольник 90 гр. 1
9 Винт-загрушка гнезда манометра 2
10 Манометр 2

Манометр поставляется отдельно.

Режимы работы фильтра с 5 вентилями:

  • режим фильтрации;
  • режим промывки фильтрующего материала (кварцевого песка);
  • режим уплотнения фильтрующего материала (кварцевого песка);
  • режим опорожнения;
  • режим рециркуляции.

Сжхема и таблица режимов работы фильтра с 5 вентилями:

Позиция 1 2 3 4 5
Фильтрация закрыт открыт открыт закрыт закрыт
Промывка обратным потоком открыт закрыт закрыт открыт закрыт
Споласкивание закрыт открыт закрыт закрыт открыт
Слив открыт открыт закрыт закрыт закрыт
Отсечен закрыт закрыт закрыт закрыт закрыт
