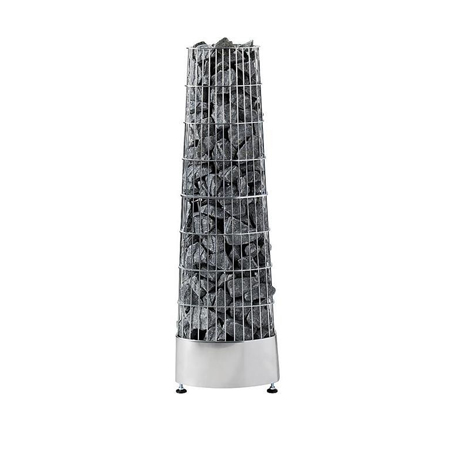

Напольная электрическая печь для сауны Harvia KIVI PI 70 (6-10 м3, 6,9 кВт) (с выносным пультом управления в комплекте)

Производитель: Harvia, Финляндия

Модель: KIVI PI 70

Артикул: HPI700400

Напольная электрическая печь для сауны Harvia KIVI PI 70 (6-10 м3, 6,9 кВт) (с выносным пультом управления в комплекте) - предназначена для саун средних размеров. Оснащена цифровым выносным пультом управления. Пульт защищен от влаги, и поэтому может быть установлен как внутри, так и снаружи парильного помещения. Печь оборудована встроенным блоком регулировки мощности, который управляется компьютером. В комплекте поставляется термостат.

Каменка может производить как мягкий, так и интенсивный пар. Печь равномерно прогревает все парильное помещение, а 100 кг камней сохраняют тепло в сауне в течение длительного времени.  Корпус каменки изготовлен в виде решетки. Материал корпуса - нержавеющая сталь. Несмотря на открытую конструкцию каменки, температура ее поверхности достаточно низкая, что позволяет устанавливать печь рядом с полками и стенами. Так же модель может быть встроена в полок. Для этой цели используется специальный монтажный фланец из нержавеющей стали.

С помощью пульта управления можно запрограммировать температуру, время работы, а также время отключения печи. Кнопка "menu" позволяет выбрать, какие данные буду отображаться на дисплее пульта (температура в сауне, продолжительность работы печи или время ее отключения). Изменить заданное значение температуры можно с помощью кнопок "+" и "-". Диапазон температур: +40 °С...+110 °С. Таким же способом регулируется и продолжительность работы печи. Время непрерывной работы каменки - от 2 до 8 часов.

Возможен и отложенный старт включения печи (от 0 до 18 часов). Это значит, что печь начнет работать сама через установленное Вами время. Например, если вы отправляетесь на трехчасовую прогулку и хотите после нее попариться, нужно выбрать режим "отложенный старт" и на дисплее выставить цифру "2". Это значит, что через два часа каменка автоматически включится и начнет нагреваться. Время нагрева сауны составляет примерно один час. Таким образом, через три часа сауна будет готова для парения.

В комплекте с печью поставляется выносной пульт управления. Так как пульт работает от низкого напряжения и защищен от попадания воды, он может быть установлен внутри парильного помещения. Также пульт можно устанавливать и вне парилки (в предбаннике, в жилой части дома). Пульт управления поставляется в комплекте с монтажным кабелем (3 м), защитными консолями, установочным фланцем и крепежными болтами (2 шт).

Параметры работы печи отслеживаются с помощью датчика температуры, который состоит из термистора и устройства защиты от перегрева. Датчик устанавливается в парильном помещении на стене или на потолке над печью. Если температура в сауне поднимется слишком высоко, сработает устройство защиты от перегрева и нагревательные элементы будут автоматически отключены. Основные причины перегрева: слишком плотно уложенные камни, неправильная установка печи, плохая вентиляция.

Печь устанавливается на пол. В модели предусмотрены регулируемые по высоте ножки. Покрытие пола в месте установки должно быть несгораемым. При установке печи требуется соблюдать минимальные безопасные расстояния.

Технические характеристики электрической печи Harvia KIVI PI 70:

Схема пульта управления для печи Harvia KIVI PI 70:

Минимальные безопасные расстояния при установке печи Harvia KIVI PI 70:

А - датчик на потолке
В - датчик на стене
С - датчик на стене (для моделей PI 70E и PI 90E)
D - потолок или защитное ограждение
E - пол
G - монтажный фланец HPI 1 (приобретается отдельно)

Схема установки электрической печи Harvia KIVI PI 70:

А. Соединительная коробка
В. Соединительный кабель
С. Кабель управления
D. Кабель датчика
E. Органы управления нагревом

Схема крепления электрической печи к стене и схема встраивания в полок:

Для крепления печи к стенам сауны и встраивания в полок используются крепежные наборы.

Деталировка электрической печи Harvia KIVI PI 70:

1,2. Нагревательный элемент ZRH-247 (2300 Вт) - 3 шт
3. Стальной каркас ZRH-210
4. Датчик - WX-232
5. Панель управления - ZSME-200-1
6. Стеновой установочный фланец - ZSME-800
7. Кабель управления 3м - WX250
8. Крепежный набор ZRH-350 - 2 шт
9. Блок мощности - ZRH-310
10. Электрический выключатель - ZSK-684

Схема электромонтажа печи Harvia KIVI PI 70:

Подключение печи к электросети должен осуществлять только квалифицированный специалист, имеющий право на данный род работ.

Схема циркуляции воздуха в парильном помещении при работе печи Harvia KIVI PI 70:

A. Область расположения приточного вентиляционного отверстия. При механической вентиляции располагается над каменкой. При естественной вентиляции - под или рядом с каменкой.
B. Вытяжное вентиляционное отверстие. Располагается как можно дальше от каменки.
C. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны).
D. Если вентиляционное отверстие расположено в ванной пространство между дверью и полом должно быть не менее 100 мм. Необходима принудительная (механическая) вентиляция.

Пример правильной укладки камней в электрическую печь Harvia KIVI PI 70:

В печь можно укладывать только угловатые колотые камни, специально предназначенные для использования в каменке. Подходящие горные породы - перидотит, оливин-долерит, оливин. Диаметр камней не должен превышать 5-10 см. Камни должны полностью покрывать нагревательные элементы. Нельзя использовать легкие, пористые и керамические камни. Запрещается включать печь без камней. Это может привести к пожару.
