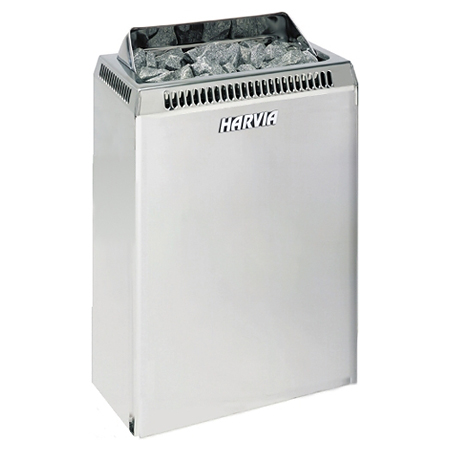

Настенная электрическая печь для сауны Harvia Topclass KV30E (2-4 м3, 3 кВт) (без пульта управления)
Электрическая печь Harvia Topclass KV30E предназначена для настенной установки в частных саунах маленьких размеров. Модель управляется с помощью выносного пульта (приобретается отдельно). Емкость для укладки камней и наружный кожух изготовлены из нержавеющей стали. Все детали печи произведены из современных высококачественных материалов. Устанавливается печь на стену с помощью крепежной рамы (поставляется в комплекте). Напряжение: 230/400 В. Мощность: 3 кВт. Размер парильного помещения: от 2 до 4 м3. Загрузка камней - 20 кг. Камни в комплект поставки не входят.
Описание товара:
Производитель: Harvia, Финляндия
Модель: Topclass KV30E
Артикул: HKE300400
Настенная электрическая печь для сауны Harvia Topclass KV30E (2-4 м3, 3 кВт) (без пульта управления) - предназначена для саун маленьких размеров. Печь отличается надежностью и экономичностью. Управление каменкой осуществляется с помощью выносного пульта Harvia C-90 или C-150 (приобретается отдельно). Пульт устанавливается в сухом месте вне парильного помещения (например, в предбаннике). Емкость для укладки камней и наружный кожух изготовлены из нержавеющей стали. Все детали печи произведены из современных высококачественных материалов. Данная модель предназначена для настенного монтажа. Печь крепится на стену с помощью специального кронштейна (поставляется в комплекте).
Включается печь нажатием на кнопку пульта управления. После этого каменка будет работать в течение запрограммированного Вами времени и затем автоматически отключится (если ее не отключить раньше вручную). Возможен и отложенный старт включения печи. Это значит, что печь начнет работать сама через установленное Вами время. Например, если вы отправляетесь на трехчасовую прогулку и хотите после нее попариться, нужно выбрать режим "отложенный старт" и на дисплее выставить цифру "2". Это значит, что через два часа каменка автоматически включится и начнет нагреваться. Время нагрева сауны составляет примерно один час. Таким образом, через три часа сауна будет готова для парения.
Параметры работы печи отслеживаются с помощью блока датчиков, в котором находятся датчик температуры и устройство защиты от перегрева. Термостат устанавливается в парильном помещении под потолком над печью. Если температура в сауне поднимется слишком высоко, сработают предохранители от перегрева термостата и нагревательные элементы будут автоматически отключены. Основные причины перегрева: слишком плотно уложенные камни, неправильная установка печи, плохая вентиляция.
Для навески печи используется монтажная рама, которая крепится к стене с помощью шурупов (в комплекте). Сама каменка устанавливается на эту монтажную раму. Перед установкой печи убедитесь в прочности стены. При необходимости стену можно укрепить толстой доской. Так как электрокаменка очень сильно нагревается, во избежание случайного соприкосновения с её горячими поверхностями рекомендуется использовать защитное ограждение. При установке печи требуется соблюдать минимальные безопасные расстояния.
Каменка Harvia Topclass KV30E может быть подключена как к 1-фазной сети переменного тока напряжением 230 В, так и к 3-фазной сети переменного тока напряжением 400 В.
Технические характеристики электрической печи Harvia Topclass KV30E:
Наименование параметра | Единицы измерения | Значение параметра |
Тип печи |
- | электрическая |
Пульт управления | - | выносной |
Размер парильного помещения | м3 | 2-4 |
Минимальная высота парильного помещения | мм | 1900 |
Мощность | кВт | 3,0 |
Напряжение | В | 230V 1N~/400V 3N~ |
Сечение соединительного кабеля (230 В/400 В) | мм2 | 3x2,5/5x1,5 |
Предохранители (230 В/400 В) | А | 16/3x10 |
Вес камней | кг | 20 |
Вес печи | кг | 16 |
Габариты (ширина x глубина x высота) | мм | 410x300x650 |
Схема пульта управления Harvia C-90/С-150 для печи Harvia Topclass KV30E:
1. Главный выключатель
2. Клавиша предварительного выбора
3. Дисплей
4. Регулятор температуры
5. Сигнальная лампочка (температура в сауне)
6. Сигнальная лампочка (предварительное время)
7. Сигнальная лампочка (печь включена)
8. Включатель освещения в сауне (макс. 100 Вт)
Деталировка электрической печи Harvia Topclass KV30E:
1, 2, 3, 4, 5. Нагревательный элемент ZSK-690 (1500 Вт, 230 В) - 2 шт
Минимальные безопасные расстояния при установке печи Harvia Topclass KV30E:
Размер А: 20 мм
Размер Б: 60 мм
Схема установки крепежной рамы электрической печи Harvia Topclass KV30E:
Схема установки печи Harvia Topclass KV30E:
4. Коробка подключений
6. Соединительная коробка
7. Соединительный кабель HO7RN-F
Схема установки защитного ограждения печи Harvia Topclass KV30E:
Электромонтаж печи Harvia Topclass KV30E (для российского рынка):
3-фазная сеть
1-фазная сеть
Электромонтаж печи Harvia Topclass KV30E:
Подключение печи к электросети должен осуществлять только квалифицированный специалист, имеющий право на данный род работ.
Схема циркуляции воздуха в парильном помещении при работе печи Harvia Topclass KV30E:
1 Входное воздушное отверстие.
2. Вариант воздушного отверстия при механической вентиляции.
3. Выходное воздушное отверстие
4. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны)
5. Если вентиляционное отверстие расположено в ванной пространство между дверью и полом должно быть не менее 5 см. Необходима принудительная вентиляция.
Пример правильной укладки камней в электрическую печь Harvia Topclass KV30E:
Для каменки подходят камни диаметром 4-8 см. В печь можно укладывать только специально предназначенные для этих целей камни. При этом камни должны полностью покрывать нагревательные элементы, но, не создавая горки. Камни укладываются аккуратно и не очень плотно, чтобы не затруднять циркуляцию воздуха в печи. Если большие камни не помещаются между нагревательными элементами, не прилагайте усилие, чтобы втиснуть их. Нельзя использовать легкие, пористые и керамические камни одинакового размера. Запрещается включать печь без камней. Это может привести к пожару.
