Универсальный комплект. Противоток Pahlen JET-SWIM 1200 (54 м3/ч, 2,2 кВт, 380 В) (комплект: насос, закладной узел, щит, обвязка)
Дорогой покупатель!
1. Данный товар мы доставим Вам бесплатно по Москве (в пределах МКАД) или до терминала транспортной компании в Москве;
2. Услуги транспортной компании по перевозке из Москвы в город получателя - оплачиваются получателем отдельно;
3. При доставке за МКАД стоимость доставки этого товара рассчитывается менеджером по формуле: 300 руб. + 30 руб./км;
4. Если хотя бы один из товаров в Вашем заказе помечен надписью: "Бесплатная доставка!" - предложение распространяется на весь заказ.
Приятных покупок на MarcoBravo.ru!
вз/м/ак Противоток Pahlen JET-SWIM 1200 (54 м3/ч, 2,2 кВт, 380 В) (универсальный) (комплект) предназначен для создания искусственного течения в бассейнах. Производительность - 54 м3/ч, мощность - 2,2 кВт, напряжение - 380 В.
Описание товара:
Производитель: PAHLEN, Швеция
Модель: JET-SWIM 1200
Гарантия: 12 месяцев
Противоток для бассейнов Pahlen JET-SWIM 1200 (54 м3/ч, 2,2 кВт, 380 В) универсальный (комплект) - предназначен для создания искусственного течения. Подходят для любых типов бассейнов. Так как противоток является встраиваемым, его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой. Корпус изделия изготовлен из бронзы. Лицевая панель произведена из нержавеющей стали.

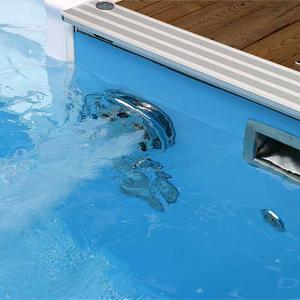

Противоток создает в бассейне искусственное течение, которе можно использовать как в развлекательных целях, так и в целях тренировки. Мощность устройства позволяет создавать такой поток воды, при котором пловец прилагая все усилия для продвижения вперед, все же остается на месте. Также противоток для бассйена можно использовать для гидромассажа тела.
Принцип действия противотока Pahlen JET-SWIM 1200:

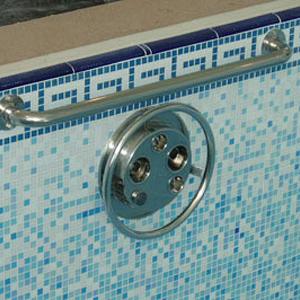

Вода через щелевые зазоры, находящиеся за лицевой панелью закладного узла попадает в насос противотока. Далее вода под напором поступает в поворотное тройное сопло, где происходит подмес (эжекция) воздуха и где регулируется интенсивность и направление потока. В результате вода поступает в бассейн пузырящимся потоком и создает течение в верхних слоях воды. Кнопка включения и выключения противотока для бассейна находится на лицевой панели закладного узла. Изменение направления потока осуществляется путем поворота лицевой панели вправо или влево.
Возможны три режима работы проивотока Pahlen JET-SWIM 1200:
1. Минимальная скорость воды на выходе
2. Максимальная скорость воды на выходе
3. Максимальная скорость воды с эжекцией воздуха на выходе
Габаритные и присоединительные размеры противотока Pahlen JET-SWIM 1200:
1. Насос
2. Закладной узел противотока
3. Щит управления противотоком

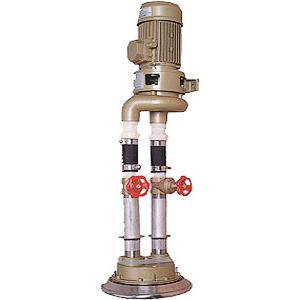

4. Общая схема
Технические характеристики противотока Pahlen JET-SWIM 1200:
Комплектация противотока Pahlen JET-SWIM 1200 (артикулы могут менятся):

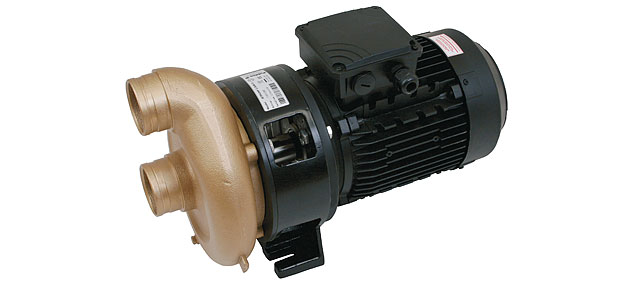

1) Насос JETPUMP 2,2 кВт Pahlen (1301280)
2) Щит управления (электропакет) противотоком JET-SWIM 1200 (2,2 кВт) Pahlen (1301290)
3) Шланг резиновый армированный 2_1/2” для присоединения к насосу JETPUMP (2 шт)
4) Ниппель (штуцер) 2”x 63 Pahlen (121909) (2 шт)
5) Хомут шланга резинового армированного Pahlen (122428) (4 шт)

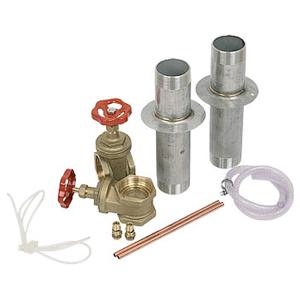

6) Обвязка противотока JET-SWIM 1200 (1301220)
7) Закладной узел противотока JET-SWIM 1200 (1301200)
Деталировка закладного узла противотока Pahlen JET-SWIM 1200, выбор запасных частей:
| № | Описание | Артикул | |
| A | 1 2 |

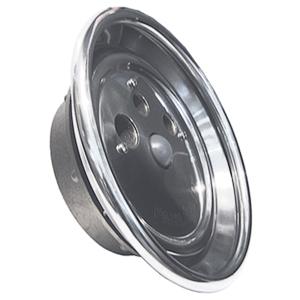

Лицевая панель Jet Swim 1200 Винт MRX A4 M6x12 (3шт.) | 636009 |
| 4 | Сопло тройное (поворотное) закладного узла противотока Pahlen Jet Swim 1200 | 121602 | |
| 12 | Винт М8х16 шайбы-ограничителя хода сопла тройного закладного узла Pahlen | 19910415 | |
| 13 | Шайба-ограничитель хода сопла тройного закладного узла Pahlen Jet Swim 1200 | 121925 | |
| B | 3 14 |
Пневмокнопка (вкл./выкл.) Уплотнительное кольцо круглого сечения 4.10x1.60мм |
636000 |
| 15 | Штифт шестигранный соединяющий пневмо-кнопку и корпус закладного узла противотока Pahlen Jet Swim 1200 | 13006210 | |
| 16 | Шайба штифта цилиндрического для соединения пневмо-кнопки и корпуса закладного узла противотока Pahlen Jet Swim 1200 | 121930 | |
|
C |
9 10 11 24 |
Фланец Уплотнительная прокладка Ø258mm t= 2мм Винт MRX A4 M5x12, 8шт. Самоклеющаяся резиновая прокладка Ø258мм t=1.5мм |
636013 |
|
D |
14 15 16 21 |
Уплотнительное кольцо круглого сечения 4.10x1.60мм Соединительный стержень Шайба эластичная Уплотнительное кольцо круглого сечения 8.60x2.40мм |
636016 |
| E | 20 | Пневмошланг для пневмовыключателя 2x4мм, L=1.5м | 636018 |
| 23 | Закладная противотока Pahlen Jet Swim 1200 (универсальный) (54 м3/ч, 380В, 2,2кВт) | ||
| F | 18 19 |
Пневмошланг для подачи воздуха 8x12мм, L=0.8м Шланговый зажим (хомут) 8-14мм | 636017 |
G |
17 |
Соедин. трубка для пневмошланга подачи воздуха (1шт) короткая Защитная трубка для пневмошланга пневмовыключателя (1шт) короткая | 636015 |
|
|
|
Соедин. трубка для пневмошланга подачи воздуха (1шт) длинная Защитная трубка для пневмошланга пневмовыключателя (1шт) длинная | 636019 |
| I | 8, 9 | Запорный кран 2” , латунь | 636023 |
| 6+7+8+18 +17+20+С |
Обвязка противотока Pahlen Jet Swim 1200, под плёнку | ||
| Обвязка противотока Pahlen Jet Swim 1200 (универсальный) (54 м3/ч, 380В, 2,2кВт) |
Деталировка щита управления Pahlen JET-SWIM 1200:
Деталировка обвязки противотока Pahlen JET-SWIM 1200:
Схема установки противотока Pahlen JET-SWIM 1200:
Электрическая схема:
Противоток Pahlen JET-SWIM 1200 поставляется в четырёх коробках.
Размеры упаковки насоса и щита управления: прямоугольный картонный короб 640x240x360 мм
Размеры упаковки закладного узла: прямоугольный картонный короб 360x360x160 мм
Размеры упаковки обвязки противотока: прямоугольный картонный короб 360x360x120 мм
Размеры упаковки пневмопуска (щит управления) противотока: прямоугольный картонный короб 42x42x13 мм
