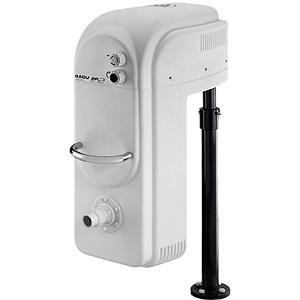

Противоток навесной Badu Jet Impulse (40 м3/ч, 380 В)
Противоток навесной (40 м3/ч 220В) Badu Jet Impuls, предназначен для создания искусственного течения в бассейнах. Производительность противотока - 40 м3/ч, напряжение - 380 В.
Описание товара:
Производитель: SPECK, Германия
Модель: Badu Jet Impulse (380 В)

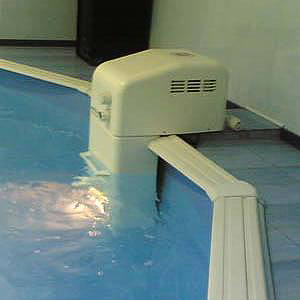

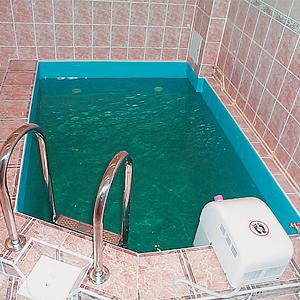

Противоток навесной Badu Jet Impulse (40 м3/ч, 380 В) - предназначен для создания искусственного течения в бассейнах. Так как противоток является навесным и устанавливается на борт бассейна, его можно использовать в бассеинах любого типа, а так же устанавливать и снимать в любое время. При установке изделия на сборный бассейн необходимо использовать специальную телескопическую опору (опция).
Включение и выключение противотока осуществляется с помощью пневмокнопки, которая находится непосредственно на корпусе изделия. Это очень удобно, так как можно управлять устройством, находясь прямо в бассейне. Так же прямо из бассейна можно регулировать количество воздуха, добавляемого в струю воды, и изменять направление потока воды.

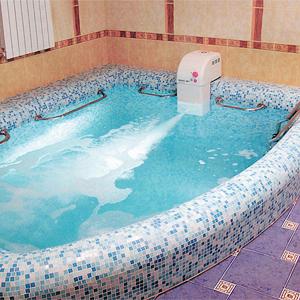

Противоток создает в бассейне искусственное течение, которе можно использовать как в развлекательных целях, так и в целях тренировки. Как опцию можно заказать специальные массажные насадки и шланги, которые позволяют применять противоток для гидромассажа тела.
Габаритные размеры противотока навесного Badu Jet Impulse (40 м3/ч, 380 В):
Технические характеристики противотока навесного Badu Jet Impulse (40 м3/ч, 220 В):
Технические данные | Единицы измерения | Badu Jet Impulse |
Насос- JET, BADU | - | 21 - 50/43 |
Напряжение/фазы | В | 400/230/3N |
Производительность | м3/час | 40 |
Потребляемая мощность Р |
кВт | 2,05 |
Отдача мощности Р2 | кВт | 1,6 |
Давление выпуска на сопле | бар | 0,9 |
Выпускная скорость 2 м перед соплом | м/с | 1,1 |
Массажное давление, макс | бар | 1,8 |
Сопла, количество | шт | 1 |
Диаметр сопла | мм | 40 |
Поворот сопла | градус | 60 |
Управление | - | пневматика |
Включение/выключение из бассейна | - | да |
Съёмный массажный рукав | - | да |
Съёмный пульсатор | - | да |
Телескопическая опора | - | опция |
Вес | кг | 36 |
Общая схема противотока навесного Badu Jet:
Схема установки телескопической опоры (опция) противотока навесного Badu Jet:
Деталировка противотока Badu Jet Impulse Spot:
Поз-я | Кол-о | Описание | Артикул |
1 | 1 | Cover | 2317.000.011 |
2 | 1 | Air regulator cpl. | 2307.007.500 |
3 | 1 | Pneumatic pushbutton cpl. | 2302.001.600 |
4 | 7 | Washer | 2319.900.003 |
5 | 7 | Cylinder head screw M 6 x 25 | 5879.860.625 |
6 | 1,2 | mtr. PVC tubing, 8 x 3 mm, clear, reinforced | 2301.001.007 |
7 | 1 | Cover, white, impulse Version2 | 2317.000.021 |
Cover, white, impulse-spot Version2 | 2317.000.022 | ||
8 | 1 | Suction pipe, cpl. with affixed suction housing | 2307.003.010 |
8/1 | 1 | Обратный клапан, Rp 2 | 2307.003.003 |
2 | Nut for check valve, M 8, A2 | 5879.340.800 | |
8/2 | 1 | Соединение (адаптер) для проверки клапана | 2307.003.004 |
10 | 1 | Hose, 50 x 5 x 300 mm | 2307.004.008 |
12 | 1 | Stainless steel grab bar | 2319.900.004 |
14 | 6 | Decorative cap, d = 14,5 mm | 2301.000.010 |
15 | 6 | Countersunk head screw, 5,5 x 22, A 4 | 5879.825.522 |
16 | 1 | Housing flange | 2306.002.009 |
16/1 | 1 | Flat packing, 120 x 80 x 1 mm, 105 mm LK | 2306.002.014 |
18 | 1 | Hose clamp, SL 13/9 | 5873.011.409 |
18/1 | 1 | Clic clamp, 13/8 | 2301.004.001 |
19 | 1 | Retainer ring | 2302.002.056 |
20 | 1 | Hose clamping ring 60 x 73,5 x 6,2 mm | 2302.002.057 |
Hose clamping ring 60 x 73,5 x 4 mm | 2302.002.157 | ||
21 | 1 | Nozzle housing, cpl. | 2303.005.010 |
22 | 3 | Hose clamp, SXM 12 | 2307.004.009 |
23/1 | 1 | Spacer, cpl. | 2319.900.002 |
25 | 4 | Expanding bolt, M 8, brass | 2306.006.006 |
26 | 4 | Rubber-metal buffer, M 8 x 36 mm, 30 x 20 | 2306.006.005 |
27 | 1 | Position switch, cpl. with tappet | 5880.800.404 |
28 | 1 | Base plate, white, 245 x 245 x 20 mm, cpl. | 2317.001.000 |
For BADU Jet impulse Version2: | |||
29 | 1 | Strain relief clamp | 5883.300.095 |
29/1 | 1 | Cable gland, M 25 x 1,5 | 5882.502.515 |
For BADU Jet impulse-spot Version2: | |||
29 | 2 | Strain relief clamp | 5883.300.095 |
29/1 | 2 | Cable gland, M 25 x 1,5 | 5882.502.515 |
30 | 4 | Washer, d = 8,4 mm, A 2 | 5879.021.080 |
31 | 4 | Lock washer, d = 8,4 mm, A 2 | 5876.797.080 |
32 | 4 | Hex bolt, M 8 x 16, A 2 | 5879.330.816 |
33 | 1 | Control box cpl., 3~ (6 - 9 A)Control box cpl., 1~ (11 A) | 2336.002.514 |
2336.002.512 | |||
Consisting of:Casing for control boxType CI-K2-SPECK-02, for 3~ Type CI-K2-SPECK-01, for 1~Air break contactor for 3~ Air break contactor for 1~ Motor protection for 3 ~ Motor protection for 1~ Pneumatic switchFuse cpl. with cap Cable gland, M 20 X 1,5Counternut, M 20 X 1,5Gasket for pneumatic switch, 20 x 13 x 1 mm | |||
1 | |||
5880.000.132 | |||
5880.000.131 | |||
1 | 5880.100.200 | ||
5880.100.212 | |||
1 | 5880.200.064 | ||
5880.200.611 | |||
1 | 5880.800.460 | ||
1 | 5885.000.170 | ||
4 | 5882.502.015 | ||
3 | 5882.512.015 | ||
1 | 2302.080.022 | ||
34 | 2 | Hose clamp, S 9/9 ZY | 2302.080.082 |
For BADU Jet impulse Version2, 3 ~: | |||
35 | 1 | Jet-pump, type 21-50/43 T 196°, 1,6 kW, 3~, with socket | 2307.005.019 |
For BADU Jet impulse Version2, 1 ~: | |||
35 | 1 | Jet-pump, type 21-50/42 T 196°, 1,6 kW, 1~ with socket | 2307.105.019 |
36 | 1 | PVC-tubing combination, with socket | 2302.080.080 |
37 | 4 | Washer, dia = 8,4 mm, A 2 | 5879.021.080 |
38 | 4 | Lock washer, dia = 8,4 mm, A 2 | 5876.797.080 |
39 | 4 | Hex bolts M 8 x 20 mm, A 4 | 5879.330.820 |
39/1 | 4 | Rubber-metal buffer, M 8 x 15, 30 x 40 | 2306.005.040 |
For BADU Jet impulse-spot Version2: | |||
40 | 2 | Flathead countersunk bolt M 4 x 40 | see No. 41 |
41 | 1 | Luminaire, 300 W, 12 V, cpl.,with temp.- control, mantlet, socket, bulb and cable | 2306.002.100 |
1 | Spare bulb, 300 W, 12 V | 2306.002.004 | |
42 +43 | 1 | Mounting frame and housing, cpl. | see No. 41 |
44 | 1 | Junction box for Luminaire 300 W, cpl. | 2317.002.300 |
45 | 1 | Hose clamp 73/20 | 2307.007.320 |
46 | 1 | Schlauchklemme SXM 12 | 2307.004.009 |
48 | 1 | Air relief valve, 1/4“ | 5825.002.198 |
49 | 1 | Telescoping safety support | 2319.851.000 |
54/1 | 1 | Ball nozzle, d = 40 mm, variable | 2302.002.854 |
55 | 7 | Decorative cap vor screws, white | 2319.900.001 |
1 | Transformer, 300 VA, 230/12 V, with 10 m cabel | 2306.002.006 |
