Противоток Emaux EM0055, производительность 35-90 м³/ч, со белой светодиодной подсветкой

Противоток Emaux EM0055, производительность 35-90 м³/ч, со белой светодиодной подсветкой
15 060 руб.

ап Закладной узел противотока (универсал.) (с цветной подсветкой Emaux EM0055 (88093412) - предназначен для создания искусственного течения в домашних бассейнах облицованных плёнкой или плиткой. Комплектация: закладной узел противотока, лицевая панель в сборе


Описание товара:

Производитель: Emaux, КНР

Модель: Emaux EM0055

Артикул: 88093412

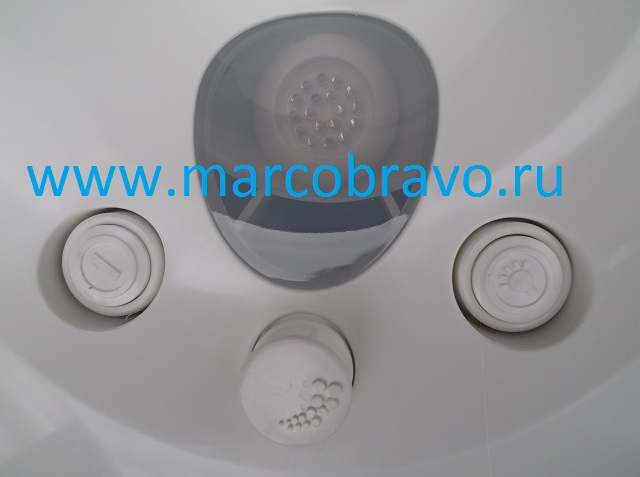

Универсальный противоток Emaux EM0055 - предназначен для создания искусственного течения в домашних бассейнах, предусмотрен подмес воздуха ( с помощью встроенного крана) для создания эффекта гейзера. Направление потока можно менять, двигая сопло противотока в нужном направлении. Также, в лицевую панель противотока встроена светодиодная монохромная подсветка. Включение подсветки и насоса, регулировка подмеса воздуха -  происходит кнопками на лицевой панели. Так как противоток является встраиваемым, его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой. Для управления включением насоса необходим щит управления с пневмореле Emaux SWJ-CB

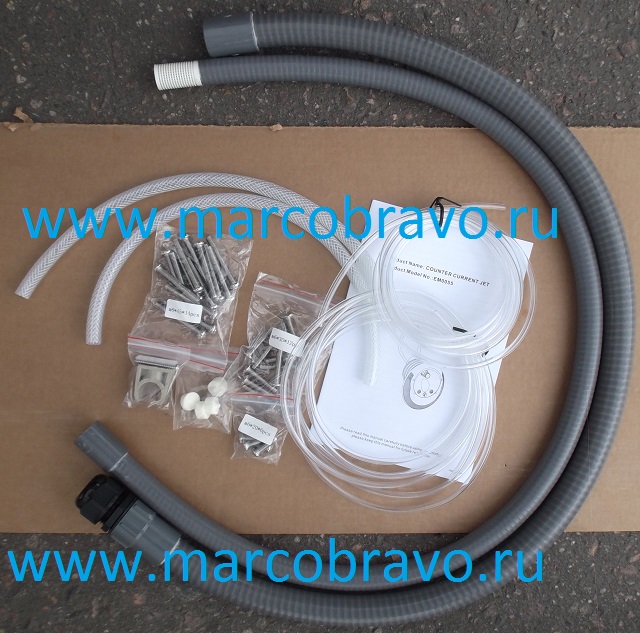

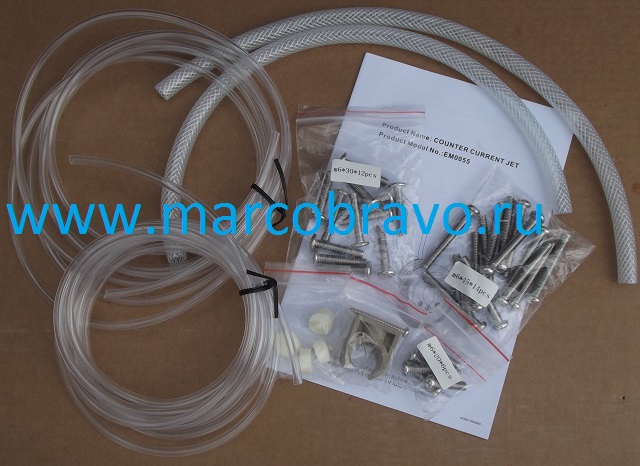

Комплектация: закладной узел противотока, лицевая панель в сборе.
Насосщит управлениякомплект Emaux обвязки (муфты, краны, колена ПВХ, трубы) - приобретаются дополнительно.

Производительность противотока зависит от установленного насоса, обычно устанавливают насосы без предфильтра производительность от 40 до 90 35-90 м³/ч.
Управление происходит с помощью пневмо-кнопки и щита управления (в комплект не входит).

Принцип действия противотока Emaux EM0055:

Вода через щелевые зазоры, находящиеся за лицевой панелью закладного узла попадает в насос противотока. Далее вода под напором поступает в сопло, где происходит подмес (эжекция) воздуха и где регулируется интенсивность и направление потока. В результате вода поступает в бассейн пузырящимся потоком и создает течение в верхних слоях воды. Кнопка включения и выключения противотока находится на лицевой панели закладного узла противотока.

Технические характеристики противотока Emaux EM0055:

Технические данные Единицы измерения Параметр
Производительность при 1 бар м3/ч 40-90
Диаметр сопла мм
Мощность светодиодов Вт 1
Напряжение питания подсветки вольт 12
Всасывающее отверстие закладного узла противотока дюймы/мм 2.5"/75 мм
Напорное отверстие закладного узла противотока дюймы/мм 2.5"/75 мм
Допустимая концентрация хлоридов  мг/л до 0,5
Размер упаковки см 46х42х40
Вес кг 8

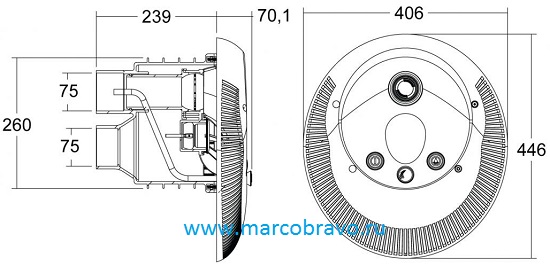

Габаритные и присоединительные размеры противотока Emaux EM0055:



Установка противотока Emaux EM0055:

Электрическая схема противотока Emaux EM0055:

Деталировка лицевой панели и закладного узла противотока Emaux EM0055:



No. Артикул Описание Кол.
1 89090104 Air botton for water pump 1
2 89090105 Air Adjusting 1
3 89090106 Air Button for Water Light 1
4 89090107 Threaded Plug for Lid 1
5 03011345 M5*20mm Screws 4
6 89090108 Lid 1
7 88041939 LED spa light 1w, 12v RGB 1
7 88041940 LED spa light 1w, 12v white 1
8 89090110 Support Frame 1
9 89090111 Water Jet 1
10 01093016 D12mm x 8mm x 40mm Air Ajusting Hose 2
11 01093015 D5mm x 3mm x 3M Transparent Hose 2
12 03011320 M6 x 20 Screw (AISI316) 4
13 89090112 Water Jet Fixed Pipe 1
14 89090113 Vinyl Pool Fittings 1
15 89090114 Swim Jet Body 1
16 89090115 Conduit for Light Cable and Air Hose 1
17 89090116 Cable Grand 1
18 01151380 Exhaust Hose 1
19 89090117 Venting Plug 1
