СПА-прожектор светодиодный из 316L стали Pahlen Classic CA-6WW (6 Вт, 12В), белый свет, диаметр 106 мм. Артикул 125841

СПА-прожектор светодиодный из 316L стали Pahlen Classic CA-6WW (6 Вт, 12В), белый свет, диаметр 106 мм. Артикул 125841
22 870 руб.

Прожектор точечный из нерж.стали (LED CA-6WW 6Вт/12 В) (универсал.) Pahlen (125841) - предназначен для подсветки гидромассажных ванн, лестниц и фонтанов. Мощность - 6 Вт, напряжение - 12 В. Под бетон и плитку


Описание товара:

Производитель: Pahlen, Швеция

Артикул товара: 125841

Модель: CA-6WW Classic LED 60, 6W, warm white

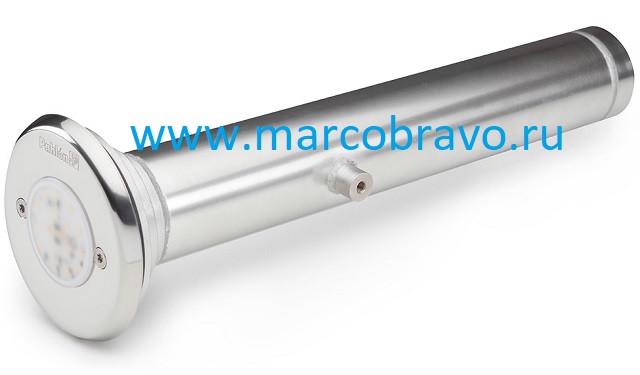

СПА-прожектор Pahlen Classic LED 60 - предназначен для подсветки гидромассажных ванн. Также используется для подсветки стен бассейна, лестниц и фонтанов. Корпус прожектора выполнен из кислотостойкой нержавеющей стали AISI-316. В комплекте с прожектором поставляется набор для монтажа в любой тип бассейна. Установка прожектора Pahlen 125841 происходит путем сквозной врезки в борт бассейна.

Прожектор работает при безопасном сверхнизком напряжении. Источником света прожектора является светодиодная лампа.

 Для подсодинения проводов прожектора к источнику питания используется распаячный короб. Источником питания данного прожектора служит трансформатор от 16 ватт. Провод прикручивается непосредственно на тыльной стороне лампы винтами.

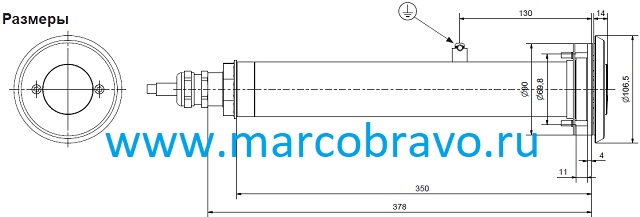

Габаритные размеры СПА-прожектора Pahlen Classic LED 60, мм:

Технические характеристики СПА-прожектора Pahlen Classic LED 60:

Технические данные Единицы измерения Параметр
Материал - сталь AISI 316L
Напряжение питания В 10-14V AC 50/60Hz
Длина кабеля м -
Допустимые отклонения напряжения от номинального значения  % ± 3%
Потребляемая мощность  Вт 6
Яркость света  Lumen / Kelvin 540 / 5650
Угол освещения градусы 116
Количество светодиодов RGB шт
Класс защиты корпуса - IP68 (измер. на глубине 1 м)
Температура воды ºC +2...+40
Давление, не более бар 0,2
Срок службы лампы ч -
Глубина установки, до см 60
Размеры см 106,5х363
Установочный размер в нишу дюйм 2"

Рекомендуемые параметры качества воды:
Общее сод. хлора: не более 3,5 мг/л (ч/млн)*
Содержание хлоридов (солей): не более 250 мг/л
Значение рН: 7,2 - 7,6
Щелочность: 60-120 мг/л (ч/мл)
Кальциевая жесткость: 100-300 мг/л (ч/млн)
Железа: не более 0,мг/л *
Меди: не более 0,2 мг/л *
Марганца: не более 0,05 мг/л *
Фосфора: не более 0,01 мг/л *
Нитратов: не более 50 мг/л *

Деталировка СПА-прожектора Pahlen Classic LED 60:

Электрическая схема:

A - щит распределительный
QF1 - выключатель автоматический 2-х пол.
QF2 - устройство защитного отключения 2-х пол.
T - трансформатор 12 В
EL - прожектор Pahlen Classic LED 60

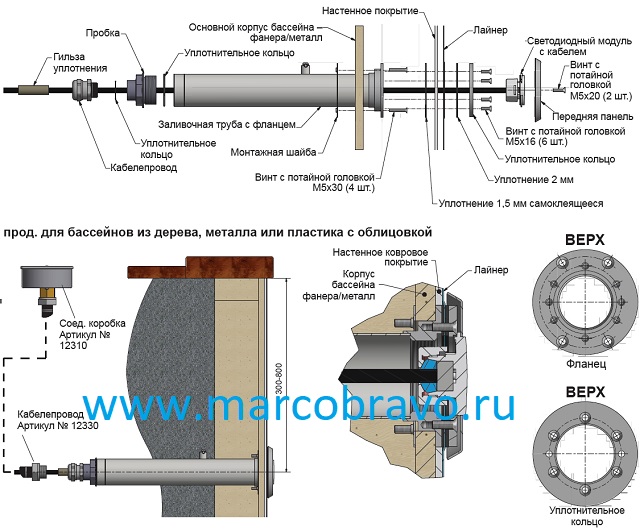

Установка прожектора Pahlen 125841 в бассейн из дерева, металла или пластика – с облицовкой:

1. Сделайте отверстие в стене согласно размерам. Рекомендуемая глубина погружения лампы - 300-800 мм вниз от края бассейна.
2. Установите проходную (заливочную) трубу с помощью прилагаемого крепежного кольца и приверните с внутренней стороны бассейна (см. рисунок). Проходную трубу необходимо жестко закрепить или разгрузить во избежание ее поломки в стене бассейна.
3. Закрепите на фланце самоклеящееся уплотнение.
4. Установите заглушку в задний конец заливочной трубы. При использовании уплотнительного кольца другое уплотнение не требуется.
5. Установите электрокабель (или кабельную трубу арт. №12330) в заглушку. Используйте прилагаемое уплотн. кольцо и убедитесь, что оно расположено правильно. Никакое дополнительное уплотнение не требуется.
6. Установите бассейновую облицовку согласно инструкциям поставщика и начинайте заливать воду.
7. Когда уровень воды будет примерно на 5 см ниже фланца заливочной трубы, прорежьте в ткани небольшой крестик по центру отверстия.
8. Установите уплотнения (в т. ч. кольцевое уплотнение) с помощью 6 винтов.
9. Обрежьте ткань по внутреннему краю кольцевого уплотнения.
10. Проведите кабель через кабельный ввод/кабельyю трубу и вытяните его на переднюю часть заливочной трубы. Вытяните достаточный кусок кабеля (макс. 1 м), чтобы позже можно было поднять лампы над поверхностью воды. Это облегчит возможные будущие замены и консервацию на зиму.
11. При использовании кабельной трубы ее нужно присоединять к соед. коробке с помощью резьбового соединения. Можно использовать соед. коробку арт. №12310 Pahlén.
12. Наденьте на кабель гильзу уплотнения. Гильза уплотнения должна помещаться в резине на резьбовом соединении кабеля.
13. Прочно затяните резьбовое кабельное соединение.
14. Вставьте кабель светодиодного модуля в заливочную трубу. Прочно прижмите светодиодный модуль к передней панели. Прочно закрепите его с помощью двух винтов.
15. Заполните бассейн водой до нужного уровня.

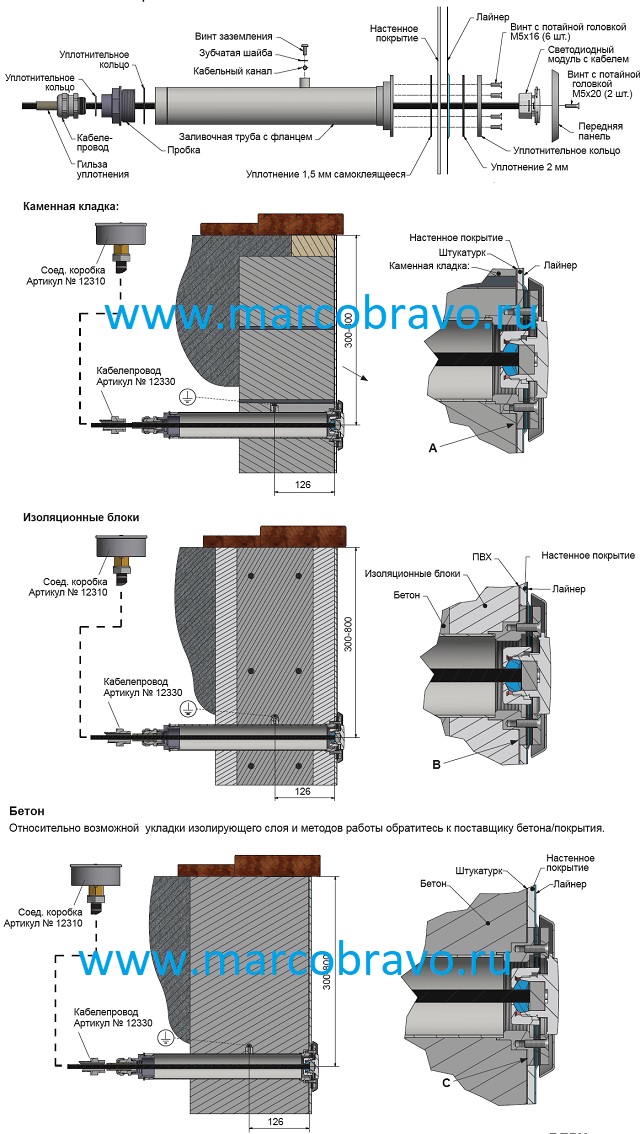

Установка прожектора Pahlen 125841 в бассейн из каменной/кирпичной кладки, изоляционных блоков, бетона – с облицовкой:

1. Подключите провод заземления (сечением не менее 6 мм2) от заливочной трубы к заземлению в грунте. Используйте прилагаемый комплект для заземления - винт, кабельный наконечник и зубчатую шайбу.
2. Прикрепите проходную-заливочную трубу, защитный фланец (поверхность, которая должна прилегать к уплотнению). Каменная кладка: Фланец должен упираться в оштукатуренную стенку бассейна (см. эскиз А на предыдущей странице). Изолирующий блок: Фланец должен упираться в оштукатуренную стенку бассейна (см. эскиз А на предыдущей странице). Бетон: Фланец должен упираться в оштукатуренную стенку бассейна (см. эскиз А на предыдущей странице).. ВНИМАНИЕ! Расстояние между деталями из нержавеющих и ржавеющих материалов должно быть не менее 50 мм. Рекомендуемую глубину монтажа см. на чертеже.
3. Залейте бассейн согласно инструкциям поставщика.
4. Закрепите на фланце самоклеящееся уплотнение.
5. Установите заглушку в задний конец заливочной трубы. При использовании уплотнительного кольца другое уплотнение не требуется.
6. Установите кабелепровод или кабельную трубу (арт. №12330) в заглушку. Используйте прилагаемое уплотнительное кольцо и убедитесь, что оно расположено правильно. Никакое дополнительное уплотнение не требуется.
7. Установите бассейновую ткань согласно инструкциям поставщика и начинайте заливать воду.
8. Когда уровень воды будет примерно на 5 см ниже фланца заливочной трубы, прорежьте в ткани бассейна небольшой крестик по центру отверстия. Установите уплотнения (в т. ч. кольцевое уплотнение) с помощью 6 винтов.
9. Обрежьте ткань по внутреннему краю кольцевого уплотнения.
10. Проведите кабель через резьбовой ввод/кабельyю трубу и вытяните его на переднюю сторону заливочной трубы.. Вытяните достаточный кусок кабеля (макс. 1 м), чтобы позже можно было поднять лампы над поверхностью воды. Это облегчит возможные будущие замены и консервацию на зиму.
11. При использовании кабельной трубы ее нужно присоединять к соед. коробке с помощью резьбового соединения. Можно использовать соед. коробку арт. №12310 Pahlén
12. Наденьте на кабель гильзу уплотнения. Гильза уплотнения должна помещаться в резине на резьбовом соединении кабеля.
13. Прочно затяните резьбовое кабельное соединение.
14. Вставьте кабель светодиодного модуля в заливочную трубу прижмите светодиодный модуль к передней панели.
15. Прочно закрепите его с помощью двух винтов.
16. Заполните бассейн водой до нужного уровня.
