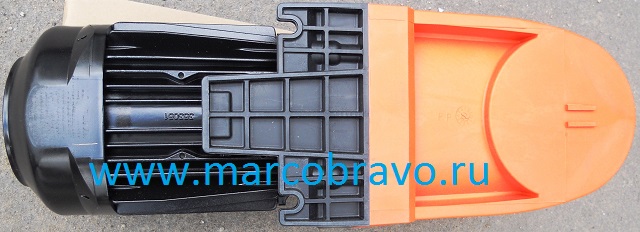

Насос с префильтром Speck BADU 90/20 (20 м3/ч, 380В), снят с производства, заменен на - BADU Prime 20
Насос с префильтром Speck BADU 90/20 (20 м3/ч, 380В), снят с производства, заменен на - BADU Prime 20
Вас не устраивает цена на данный товар?
Ожидание поставки
s/m/n Насос ( 18 м3/ч 380В) Filterpump Badu 90/20 Behncke (39192001), предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов объёмом от 85 до 100 m³. Производительность насоса 20 куб.м/ч при напоре 8 м. Мощность 1, 32 кВт, напряжение 380 В. BADU 90/20 снят с производства, заменен на - BADU Prime 20
Описание товара:
Производитель: Speck, Германия
Артикул товара: 39192001/219.0202.137
Замена : Prime 20
Самовсасывающий насос с префильтром SPECK BADU 90/20 (Prime 20) - предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов выше средней стоимости. Может выполнять функцию циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. Насос Speck Filterpump BADU 90/20 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки. Корпус насоса и рабочее колесо гальванически развязаны, все пластиковые части изготовлены из полипропилена типа PP GF 30, усиленного стекловолокном. Префильтр и фланец также сделаны из полипропилена типа PP. Насос может быть установлен на три метра выше или ниже уровня воды. Для надёжной работы насоса необходим постоянный приток перекачиваемой воды.
Габаритные и присоединительные размеры насоса SPECK FILTERPUMP BADU 90/20, L=507:
Технические характеристики насоса SPECK FILTERPUMP BADU 90/20:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 8 метров | м3/ч | 20 |
| Напряжение питания | В | ~ 380 |
| Объём префильтра | литр. | ~3 |
| Максимальное количество соли в воде | 5 г/л, 0,5% | |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 4% |
| Мощность двигателя входная/выходная | кВт | 1.32/1 |
| Ток | А | 2,5/4,3 |
| Скорость вращения двигателя | об/мин | 2840 |
| Класс изоляции | - | F |
| Класс защиты корпуса электродвигателя | - | IP55 |
| Уровень шума | дб | 70 |
| Масса | кг | 12,3 |
| Температура окружающего воздуха | ºС | +10...+35 |
| Влажность окружающего воздуха, не более | % | 60 |
| Температура воды, не более | ºС | 60 |
| Давление, не более | бар | 2,5 |
| Диаметр всасывающего трубопровода, рекомендуемый | мм | 63 |
| Внутренняя резьба всасывающего трубопровода | дюйм | 2” |
| Диаметр напорного трубопровода, рекомендуемый | мм | 63 |
| Внутренняя резьба напорного трубопровода | дюйм | 1 1/2” |
Напорные характеристики насоса SPECK FILTERPUMP BADU 90/20:
Комплектация насоса SPECK FILTERPUMP BADU 90/20:
| Поз |
Наименование
|
Артикул
|
| 101 | Корпус насоса Speck Badu 90/13, BADU 90/13, 90/15, 90/15G, 90/20 и 90/20G. Вх. 2x1 1/2 |
2921.310.100 - оранжевый 2921.310.102 - красный |
| 113 | Станина насоса Speck Badu 90 | 2921.111.300 |
| 143 | Фильтр грубой очистки насоса Speck Badu 90 | 2901.114.300/2920.314.300 |
| 160.1 | Крышка префильтра насоса Speck Badu 90 | 2921.116.010 |
| 160.2 | Муфта резьбовая уплотнения крышки префильтра насоса Speck Badu 90 | 2921.116.020 |
| 161.2* | Крышка задняя насоса Speck BADU: 90/15, 90/15G, 90/20 и 90/20G | 2921.316.120 |
| 174*2 | До 09/07/00. Диффузор насоса Speck Badu 90/15G и 90/20G | 2921.317.420 |
| 174.2* | С 10/07/00. Диффузор насоса Speck Badu 90/15 и 90/20 | 2921.317.421 |
| 230* | До 09/07/00. Крыльчатка насоса Speck Badu 90/20G, dia=120mm/b=15mm, чёрные лопасти. Включая позиции 260 и 412.6 |
2920.423.000 |
| 230* | С 10/07/00. Крыльчатка насоса Speck Badu 90/20, dia=119mm/b=14,5mm | 2921.423.001 |
| 260 | Винт крепления крыльчатки насоса Speck Badu 900/15, 90/15G, 90/20 и 90/20 G. M 10x12 | 2920.326.000 |
| 412.1 | Прокладка-кольцо крышки префильтра насоса Speck Badu 90, 137x5mm | 2921.141.210 |
| 412.2 | Прокладка-кольцо крышки задней насоса Speck Badu 90, 190x5,5mm | 2921.141.220 |
| 412.4 | Прокладка-кольцо винта сливного префильтра насоса Speck, 11x2,5mm | 2302.002.062 |
| 412.5 | Прокладка-кольцо диффузора насоса Speck Badu 90, 90x5mm | 2920.141.210 |
| 412.6 | Прокладка-кольцо винта крепления крыльчатки насоса Speck Badu 90/15, 90/15G, 90/20 и 90/20G. 11x2,5mm |
2920.141.241 |
| 433 | Сальник насоса Speck Badu 90/15, 90/15G, 90/20 и 90/20G. 20мм | 2920.343.310 |
| 507 | С 01/12/00. Защитное кольцо насоса Speck Badu: 90/20 3~, 90/20 G 3~. 45x18x4mm | 2920.850.702 |
| 507 |
До 12/11/00. Защитное кольцо насоса Speck Badu: 90/20 3~, 90/20 G 3~. 30x18,5x4mm |
2921.350.700 |
| 515 | Муфта соединения вала электродвигателя и вала крыльчатки насоса Speck Badu 90/15, 90/15G, 90/20 и 90/20G. 12x18mm |
2920.351.510 |
| 516 | До 12/11/00. Манжета вала 3~ электродвигателя насоса Speck Badu 90/20 3~ и 90/20G 3~. V 18 S | 2920.251.600 |
| 516 | Манжета вала 1~ электродвигателя насоса Speck Badu 90/20 1~ и 90/20G 1~. V 20 S | 2921.151.600 |
| 554.2 | Шайба (4 шт.) винта крепления электродвигателя к станине насоса Speck Badu 90. dia=8,4mm, A 2 | 5871.250.802 |
| 595 | Опора резиновая электродвигателя насоса Speck Badu 90. 10x10x27mm | 2920.359.501 |
| 894.1 | Гнездо опоры резиновой электродвигателя насоса Speck Badu 90 | |
| 900 | Винт крепления (8 шт.) корпуса насоса к станине насоса. 7x48,4mm, A 2 | 2921.690.002 |
| 903 | Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
| 914.2 | Винт крепления (4 шт.) электродвигателя к станине насоса. M 8x25, A 2 | 5879.120.825 |
| 800 | Электродвигатель насоса (поставляется в сборе) Speck Badu 90/20 380в | 2040.166.037/2970.100.002/ 2190.205.137 |
| Ремонтный комплект прокладок насоса Speck Badu: 90/15, 90/15G, 90/20 и 90/20G | 2921.341.299 |
*Примечание: Для переделки BADU 90/15 G или 90/20 G в BADU 90/15 или 90/20 BADU, позиции 161,2 , 174,2 и 230 должны быть заменены.
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад, гидромассаж, искусственное течение):

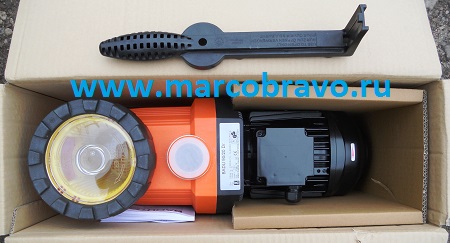

Размеры упаковки: прямоугольный картонный короб 760x400x570 мм
