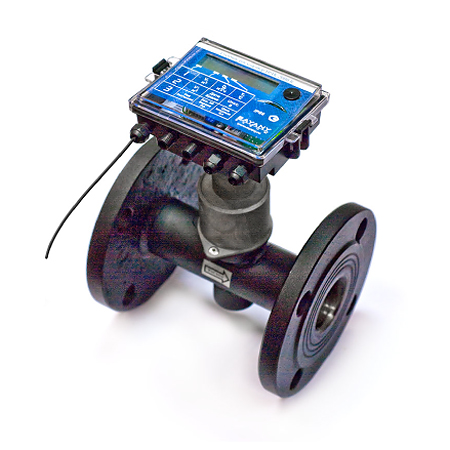

СНЯТО С ПРИЗВОДСТВА Счетчик-расходомер ВР-Д Ду-32 (предыдущее название ВПР, ВРТК-2000 ДУ 32)
Ожидание поставки
Счетчик-расходомер ИВК-Саяны ВР-Д Ду-32 (с индикатором) предназначен для измерения объема и расхода жидкости и для преобразования значения объема жидкости в количество импульсов на выходе.
Описание товара:
Производитель: ИВК-Саяны, Россия
Модель: ВР-Д Ду-32, 13024004
Счетчик-расходомер ВР-Д Ду-32 (предыдущее название ВПР, ВРТК-2000 ДУ 32) - предназначен для измерения объема и расхода жидкости и для преобразования значения объема жидкости в количество импульсов на выходе. Устройство используется для измерения объёма и расхода жидкостей с удельной электрической проводимостью от 10-3 до 10 См/м в наполненных напорных трубопроводах для учётно-расчётных операций и технологических процессов.
Счетчик-расходомер ВР-Д Ду-32 измеряет и индицирует параметры:
- накопленный объём, м3;
- расход, м3/ч;
- серийный номер прибора;
- цену импульса на выходе;
- напряжение питания;
- температуру измеряемой жидкости;
- текущие дату и время.
Кроме того прибор регистрирует и хранит часовые значения (85 суток) и месячные (16 месяцев).
Считывание данных с устройства на персональный компьютер можно осуществлять с помощью адаптера RS-485, пульта УПД-2У, оптоголовки и адаптера модема КСМ.
Счетчик-расходомер ВР-Д Ду-32 состоит из:
1. Преобразователя расхода ВПР
2. Преобразователя измерительного ПИ
Габаритные и присоединительные размеры счетчика-расходомера ВР-Д Ду-32:
|
Dy
|
G
|
L, мм
|
Lm, мм
|
H, мм
|
D, мм
|
Dm, мм
|
|
32
|
1_3/4"
|
140
|
521
|
239
|
59
|
41,9
|
Размер Lm приведен с учетом применения комплектов присоединителей, поставляемых изготовителем.
Технические характеристики счетчика-расходомера ВР-Д Ду-32:
| Технические данные | Единицы измерения | ВР-Д Ду-32 |
| Порог чувствительности | м3/час | 0,12 |
| Минимальный расход | м3/час | 0,25 |
| Максимальный расход | м3/час | 16 |
| Пределы основной относительной погрешности измерения объема | % | ±1; ±0,5 |
| Пределы основной относительной погрешности измерения расхода | % | ±1,5 |
| Пределы основной относительной погрешности преобразования значения объема в количество импульсов на выходе | % | ±1; ±0,5 |
| Электропроводность измеряемой среды не менее | мкСм/см | 10 |
| Давление в трубопроводе не более | МПа | 1,6 |
| Температура окружающего воздуха, | °С | -10…+50 |
| Температура измеряемой жидкости | °С | -20…+150 |
| Влажность не более | % | 95 |
| Степень защиты | IP65 | |
| Устойчивость к механическим воздействиям | группа | N1 |
| Внешнее магнитное поле не более | А/м | 400 |
| Напряжение внутренних элементов питания | В | 3,65 |
| Срок службы элементов питания, не менее | лет | 5 |
| Средний срок службы, не менее | лет | 10 |
| Межповерочный интервал | лет | 4 |
| Масса, не более | кг | 1,2 |
График гидравлического сопротивления счетчика-расходомера ВР-Д Ду-32:
Деталировка счетчика-расходомера ВР-Д Ду-32:
Схема панели управления счетчика-расходомера ВР-Д Ду-32:
Структурная схема счетчика-расходомера ВР-Д Ду-32:
Схема электрических соединений счетчика-расходомера ВР-Д Ду-32:
