Роликовый механизм с ручным управлением Del ROLL-EASY 5x11м (надводный, открытый)

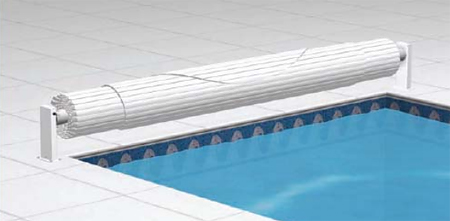

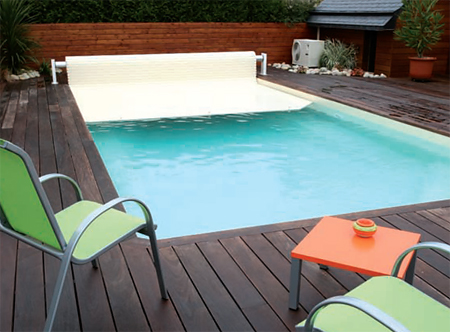

Роликовый механизм с ручным управлением ROLL-EASY 5x11м (надводный, открытый) предназначен для ручного сматывания жалюзи. Устройство устанавливается на бортик бассейна. Ширина ролика - 5 м. Максимальная длина жалюзи - 11 м.
Описание товара:
Производитель: DEL, Франция
Модель: ROLL-EASY
Артикул товара: 30026521

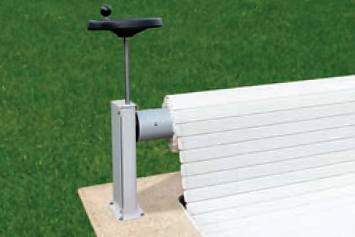

Роликовый механизм с ручным управлением ROLL-EASY 5x11м (надводный, открытый) - предназначен для ручного сматывания жалюзи. Устройство устанавливается на бортик бассейна. Барабан роликового механизма изготовлен из анодированного алюминия (толщина 4 мм). Диаметр барабана - 130 мм. Две опорные стойки изготовлены из лакированного алюминия (толщина 4 мм). Стандартный цвет опорных стоек - белый, но можно также как опцию заказать стойки бежевого (RAL 1015) или серого цвета (RAL 7047). Управление смоткой и размоткой жалюзи осуществляется вручную с помощью специального колеса. Ширина ролика - 4 м. Максимальная длина жалюзи - 16 м.

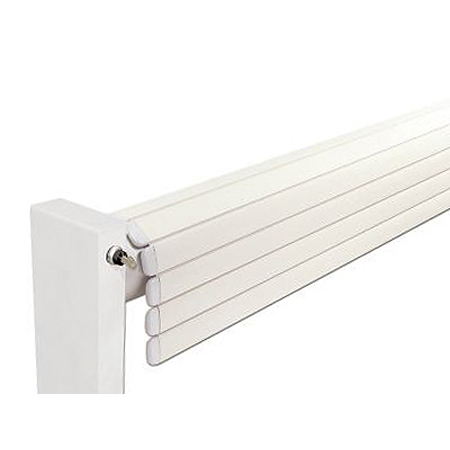

Роликовый механизм с ручным управлением ROLL-EASY - используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи - белый. Доступны и другие расцветки: бежевый, синий или черный-прозрачный (Solaire).
Отдельно можно приобрести фиксаторы и ремни, позволяющие закреплять жалюзи в открытом положении к бортику бассейна.
Габаритные размеры роликового механизма с ручным управлением ROLL-EASY 5x11м:
Все размеры указаны в сантиметрах.
Технические характеристики роликового механизма с ручным управлением ROLL-EASY 5x11м:
Наименование параметра | Единицы измерения | Значение параметра |
Ширина ролика | м | 5 |
Максимальная длина жалюзи | м | 11 |
Диаметр барабана | мм | 130 |
Материал барабана | - | анодированный алюминий |
Материал опорных стоек | - | лакированный алюминий |
Комплектация роликового механизма с ручным управлением ROLL-EASY 5x11м:
№ | Наименование | Кол-во |
1 | Барабан роликового механизма | 1 |

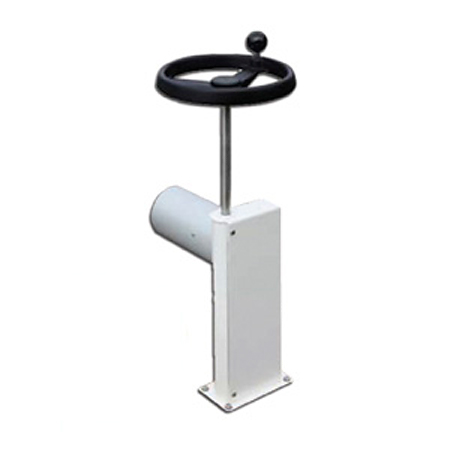

2 | Опорная стойка с лебедкой | 1 |
3 | Опорная стойка простая | 1 |
4 | Колесо для смотки жалюзи | 1 |
5 | Дюбель (M8 12x60) | 8 |
6 | Винт (M8x80) | 8 |
7 | Шайба (M8) | 8 |
8 | Ключ-шестигранник (n°4) |
1 |
Сборка роликового механизма с ручным управлением ROLL-EASY 5x11м:
Установка роликового механизма с ручным управлением ROLL-EASY 5x11м:
При установке сматывающего устройства на борт бассейна необходимо, чтобы опоры находились строго в вертикальном положении, а ролик в строго горизонтальном положении. Для этого используйте инструмент уровень. Зазор между барабаном и стойкой составляет - 5 мм.
Центр ролика должен строго совпадать с серединой бассейна.
Для крепления опор к борту бассейна необходимо просверлить отверстия диаметром 12 мм. Крепежные элементы: дюбели M8 12x60, винты M8x80 и шаибы M8.
Формы бассейнов подходящие для использования с роликовым механизмом
Del ROLL-EASY:
Перед установкой устройства на другие типы бассейнов необходимо проконсультироваться со специалистами.
