Роликовый механизм ROLL-EASY 4x11м с мотором 60Nm (надводный, открытый)

Роликовый механизм ROLL-EASY 4x11м с мотором 60Nm (надводный, открытый)
257 400 руб.

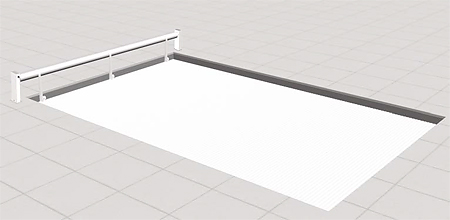

Роликовый механизм ROLL-EASY 4x11м с мотором 60Nm (надводный, открытый) предназначен для автоматического сматывания жалюзи. Устройство устанавливается на бортик бассейна. Ширина ролика - 4 м. Максимальная длина жалюзи - 11 м.


Описание товара:

Производитель: DEL, Франция

Модель: ROLL-EASY

Артикул товара: 30026420

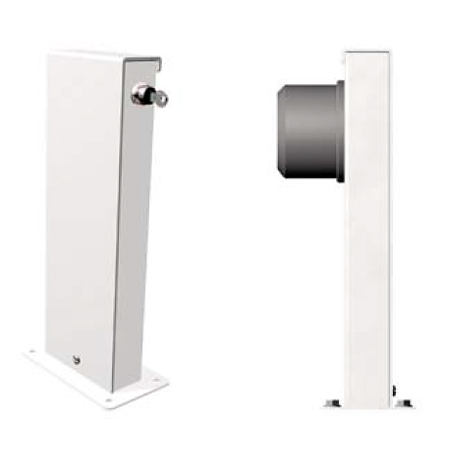

Роликовый механизм ROLL-EASY 4x11м с мотором 60Nm (надводный, открытый) - предназначен для автоматического сматывания жалюзи. Устройство устанавливается на бортик бассейна. Барабан роликового механизма изготовлен из анодированного алюминия (толщина 4 мм). Диаметр барабана - 130 мм. Две опорные стойки изготовлены из лакированного алюминия (толщина 4 мм). Стандартный цвет опорных стоек - белый, но можно также как опцию заказать стойки бежевого (RAL 1015) или серого цвета (RAL 7047). Ширина ролика - 4 м. Максимальная длина жалюзи - 11 м.

Управление смоткой и размоткой жалюзи осуществляется автоматически с помощью трубчатого мотора 60Nm (24 V DC), который располагается прямо внутри барабана. Питание мотора осуществляется с помощью электрического щита с термомагнитной защитой (поставляется отдельно). Двигатель автоматически останавливается при достижении покрытием края бассейна или наооборот, когда покрытие полностью намотано на барабан. Настройка остановки сматывающего устройства осуществляется при пмощи ключа на трубчатом моторе.

Сматывающее устройство Del приводится в движение с помощью специального ключа, что препятствует пользованию устройством посторонними лицами или детьми.

В роликовом механизме ROLL-EASY предусмотрено устройство ограничения вращения. В случае заедания жалюзи или других аварийных ситуаций устройство реагирует на увеличение усилия для вращения барабана и автоматически останавливает процесс смотывания или разматывания жалюзи.

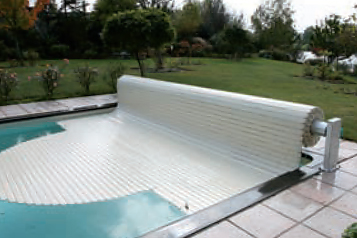

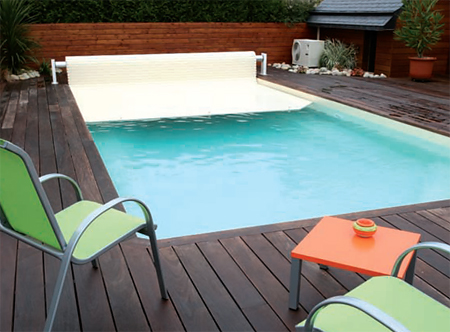

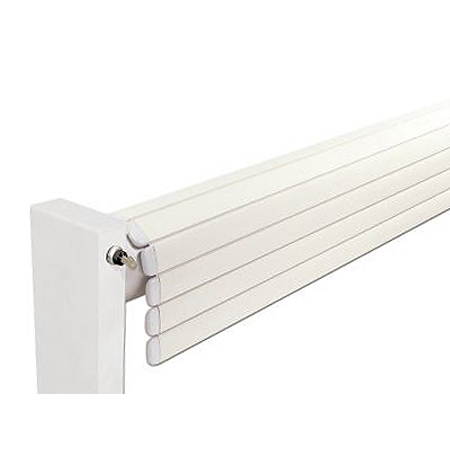

Роликовый механизм ROLL-EASY с мотором 60Nm - используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи - белый. Доступны и другие расцветки: бежевый, синий или черный прозрачный (Solaire)

Отдельно можно приобрести фиксаторы и ремни, позволяющие закреплять жалюзи в открытом положении к бортику бассейна.

Габаритные размеры роликового механизма ROLL-EASY 4x11м с мотором 60Nm:


Все размеры указаны в сантиметрах.

Технические характеристики роликового механизма ROLL-EASY 4x11м с мотором 60Nm:

Наименование параметра Единицы измерения Значение параметра
Ширина ролика м 4
Максимальная длина жалюзи м 11
Тип мотора - 60nm
Напряжение питания В 230
Выходное напряжение В 24
Диаметр барабана мм 130
Материал барабана - анодированный алюминий
Материал опорных стоек - лакированный алюминий

Комплектация роликового механизма ROLL-EASY 4x11м с мотором 60Nm:


 Наименование Кол-во
1 Барабан роликового механизма 1
2 Опорная стойка со стороны мотора 1
3 Опорная стойка простая 1
4 Трубчатый мотор 60nm 1
6 Дюбель (Ø 12) 8
7 Винт (M10x60) 8
8 Шайба (M10) 8
9 Винт (M5x20) 2
10 Ключ-шестигранник (n°4) 1
11 Ключ (для автоматической остановки) 1

Сборка роликового механизма ROLL-EASY 4x11м с мотором 60Nm:



Винты закручиваются ключем-шестигранником.

Установка роликового механизма ROLL-EASY 4x11м с мотором 60Nm:

При установке сматывающего устройства на борт бассейна необходимо, чтобы опоры находились строго в вертикальном положении, а ролик в строго горизонтальном положении. Для этого используйте инструмент уровень. Зазор между барабаном и стойкой составляет - 5 мм.

Центр ролика должен строго совпадать с серединой бассейна.

Для крепления опор к борту бассейна необходимо просверлить отверстия диаметром 12 мм. Крепежные элементы: дюбели Ø 12, винты M10x60 и шаибы M10.

Электрическая часть роликового механизма ROLL-EASY 4x11м с мотором 60Nm:

1 - питание устройства автоматической остановки вращения ролика
2 - питание устройства автоматической остановки вращения ролика
3 - питание мотора "-"
4 - питание мотора "+"
5 - питание от сети переменного тока "-"
6 - питание от сети переменного тока "+"

Электрический щит управления должен быть установлен в сухом машинном помещении.

Управление процессом сматывания-разматываня жалюзи с помощью ключа:

Регулирование точки автоматической остановки сматывания-разматывания жалюзи:

Вставьте ключ в соответствующее отверстие и отрегулируйте место остановки жалюзи.

Формы бассейнов подходящие для использования с роликовым механизмом
Del ROLL-EASY:


Перед установкой устройства на другие типы бассейнов необходимо проконсультироваться со специалистами.
