Роликовый механизм Del ROLL-TOP Design с мотором 120Nm 4x19 м (надводный, открытый, в комплекте с щитом управления)

Роликовый механизм Del ROLL-TOP Design с мотором 120Nm 4x19 м (надводный, открытый, в комплекте с щитом управления)
161 900 руб.

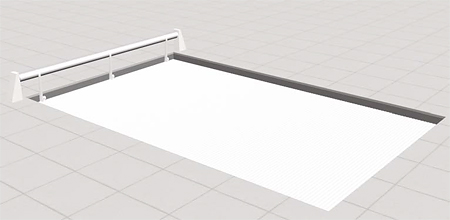

Роликовый механизм Del ROLL-TOP Design 4x19м с мотором 120Nm (надводный, открытый) предназначен для автоматического сматывания жалюзи. Устройство устанавливается на бортик бассейна. В комплекте поставляется электрический щит управления. Ширина ролика - 4 м. Максимальная длина жалюзи - 19 м.


Описание товара:

Производитель: DEL, Франция

Модель: ROLL-TOP Design

Артикул товара: 30025422

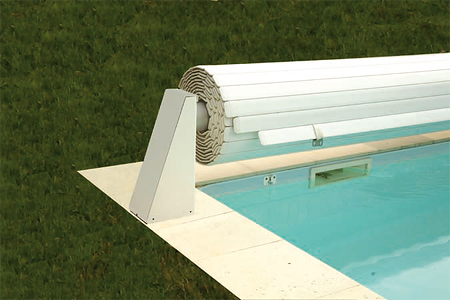

Роликовый механизм Del ROLL-TOP Design с мотором 120Nm 4x19 м (надводный, открытый, в комплекте с щитом управления) - предназначен для автоматического сматывания жалюзи. Подходит как для строящихся, так и для уже существующих бассейнов. Устройство устанавливается на бортик бассейна. ROLL-TOP Design - это экономичность и современный привлекательный дизайн.

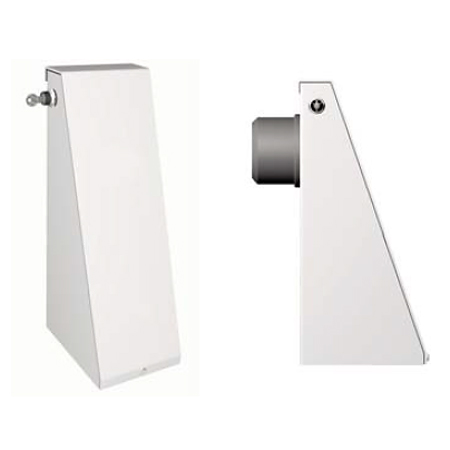

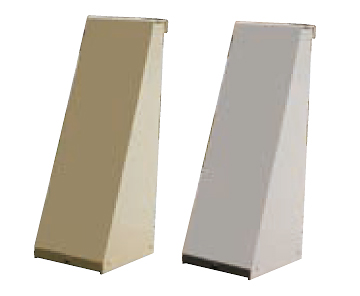

Барабан роликового механизма изготовлен из анодированного алюминия (толщина 4 мм). Диаметр барабана - 130 мм. Две опорные стойки изготовлены из лакированного алюминия (толщина 4 мм). Стандартный цвет опорных стоек - белый, но можно также как опцию заказать стойки бежевого (RAL 1015) или серого цвета (RAL 7047). Ширина ролика - 4 м. Максимальная длина жалюзи - 19 м.

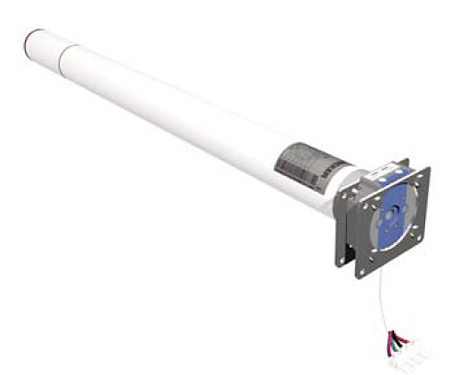

Управление смоткой и размоткой жалюзи осуществляется автоматически с помощью трубчатого мотора 120Nm (24 V DC), который располагается прямо внутри барабана. Питание мотора осуществляется с помощью электрического щита (в комплекте). Двигатель автоматически останавливается при достижении покрытием края бассейна или наооборот, когда покрытие полностью намотано на барабан. Настройка остановки сматывающего устройства осуществляется при пмощи ключа на трубчатом моторе. Система оборудована встроенным автоматическим выключателем, который защитит оборудование в аварийных ситуациях.

Сматывающее устройство Del приводится в движение с помощью специального ключа, что препятствует пользованию устройством посторонними лицами или детьми.

В роликовом механизме ROLL-TOP Design предусмотрено устройство ограничения вращения. В случае заедания жалюзи или других аварийных ситуаций устройство реагирует на увеличение усилия для вращения барабана и автоматически останавливает процесс смотывания или разматывания жалюзи.

Роликовый механизм ROLL-TOP Design - используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи - белый. Доступны и другие расцветки: бежевый, синий или черный прозрачный (Solaire)

Отдельно можно приобрести фиксаторы и ремни, позволяющие закреплять жалюзи в открытом положении к бортику бассейна.

Габаритные размеры роликового механизма ROLL-TOP Design 4x19м с мотором 120Nm:


Все размеры указаны в сантиметрах.

Технические характеристики роликового механизма ROLL-TOP Design 4x19м с мотором 120Nm:

Наименование параметра Единицы измерения Значение параметра
Ширина ролика м 4
Максимальная длина жалюзи
м 19
Тип мотора - 120nm
Напряжение питания В 230
Выходное напряжение В 24
Потребляемая мощность электрощита кВт 0,15
Диаметр барабана
мм 130
Материал барабана - анодированный алюминий
Материал опорных стоек
- лакированный алюминий

Комплектация роликового механизма ROLL-TOP Design 4x19м с мотором 120Nm:


 Наименование Кол-во
1 Опорная стойка мотора
1
2 Опорная стойка простая 1
3 Трубчатый мотор 120nm 1
4 Ручка для вращения ролика 1
5 Барабан из анодированного алюминия 1
6 Щит управления
2
7 Дюбель (Ø 12) 8
8 Винт (M6x35) 3
9 Гайка (M8) 8
10 Ключ-шестигранник (n°4) 1
11 Колесо ручки для вращения ролика 1
12 Винт (M10x60) 8
13 Винт (M8x50) 4
14 Шайба (M10) 8
15 Винт (M3x16) 2
16 Ключ (для автоматической остановки) 1

Сборка роликового механизма ROLL-TOP Design 4x19м с мотором 120Nm:

Вставьте мотор в барабан и совместите отметки, вращая рукой серое кольцо.

Установка роликового механизма ROLL-TOP Design 4x19м с мотором 120Nm:

При установке сматывающего устройства на борт бассейна необходимо, чтобы опоры находились строго в вертикальном положении, а ролик в строго горизонтальном положении. Для этого используйте инструмент уровень. Зазор между барабаном и стойкой составляет - 5 мм.

Положение стоек настраивается с помощью регулировочных винтов и гаек.


Центр ролика должен строго совпадать с серединой бассейна.

Для крепления опор к борту бассейна необходимо просверлить отверстия диаметром 12 мм. Крепежные элементы: дюбели Ø 12, винты M10x60 и шаибы M10.

Электрическая часть роликового механизма ROLL-TOP Design 4x19м с мотором 120Nm:

1 - питание устройства автоматической остановки вращения ролика
2 - питание устройства автоматической остановки вращения ролика
3 - питание мотора "-"
4 - питание мотора "+"
5 - питание от сети переменного тока "+"
6 - питание от сети переменного тока "-"

Управление процессом сматывания-разматываня жалюзи с помощью ключа:

Регулирование точки автоматической остановки сматывания-разматывания жалюзи:

Вставьте ключ в соответствующее отверстие и отрегулируйте место остановки жалюзи.

Формы бассейнов подходящие для использования с роликовым механизмом
ROLL-TOP Design:


Перед установкой устройства на другие типы бассейнов необходимо проконсультироваться со специалистами.
