Автоматическая станция обработки воды Etatron Pool Guard 1 PH/RX (pH, Rx), бассейнов объемом до 500 м3
Автоматическая станция обработки воды Etatron Pool Guard 1 PH/RX (pH, Rx), бассейнов объемом до 500 м3
Вас не устраивает цена на данный товар?
Система дозирования и контроля pH,Rx - POOL GUARD 1 5л/ч - 7бар PANEL (QPA5Q11027ER) - предназначена для частных бассейнов объёмом до 500 м3. Контролируемые параметры: pH, Rx, поток. Поставляется смонтированной на химстойкой пластиковой панели (450х600х8 мм)
Описание товара:
Производитель: Etatron, Италия
Модель Pool Guard 1 PH/RX
Артикул: QPA5Q11027ER \ QPA5Q11027AM
Автоматическая станция обработки воды Etatron Pool Guard 1 PH/RX - предназначена для измерения и поддержания необходимого содержания pH и хлора частных бассейнов объёмом до 500 м3. Полный комплект готовый к пуску.
Автоматическая станция обработки воды Etatron Pool Guard 1 PH/RX - осуществляет водоподготовку бассейна путем: измерения и регулирования показателя редокс-потенциала - дозирование хлора; измерения и регулирования показателя водородного показателя (pH); измерение потока воды для отключения выходов в случае отсутствия потока.

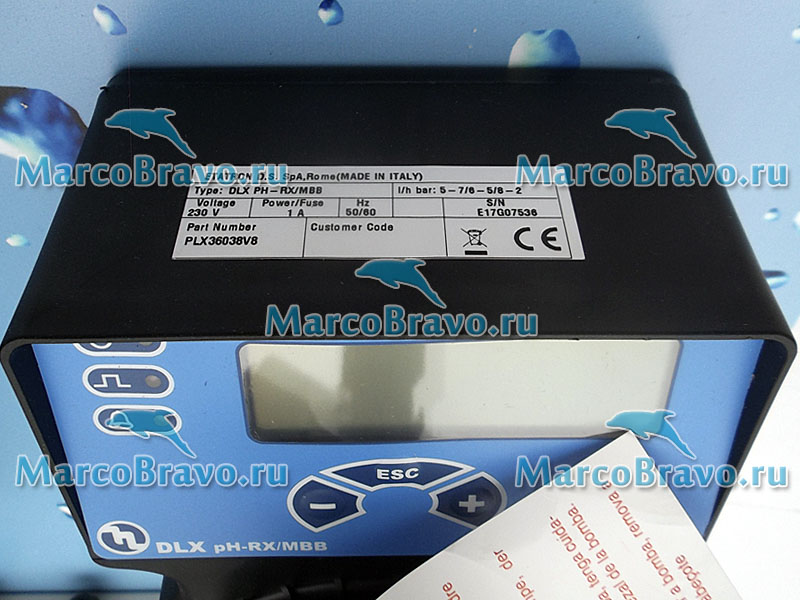

Станция оборудована двумя микропроцессорными насосами со встроенными контроллерами рН/RedOx (Etatron DLX PH-RX/MBB), с многоязыковым графическим TFT-дисплеем и энергонезависимой памятью, встроен контроль уровня реагента. Ввод данных и управление осуществляется при помощи кнопок управления на лицевой части насосов. Все основные зонды и датчики установлены в проточную ячейку
Также, встроены функции:
• Сигнализация по времени беспрерывного дозирования, с последующим отключением дозирующих насосов
• Задержка дозирования при включении станции
• Сигнализация и отключение станции по датчикам уровня (в комплекте) реагента в баках
• Настройка аварийной сигнализации по предельным концентрациям хим. реагентов (MIN/MAX уровни)
• Режимы дозирования: постоянный "ON/OFF" и пропорциональный "PROP"
• Установка гистерезиса
• Станция дозирования управляется по датчику потока жидкости (входит в комплект), при отсутствии потока система переходит в режим ожидания «STAND BY», с последующей индикацией на ЖК дисплеях насосов.
Входы/выходы:
Входы pH/RX - разъемы BNC, входное сопротивление > 10^12 Ω
2 входа "LEV" для датчика уровня SPDT контакт 5 V / 5 mA
Вход "FLOW" для соединения с реле включения насоса или датчиком потока (SPDT контакт 5 V / 5 mA)
Опциональные выходы: реле сигнализации и последовательный порт RS232
Технические характеристики автоматической станции обработки воды Etatron Pool Guard 1 PH/RX:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 230 |
| Производительность насоса при давлении 7бар | л/ч | 5 |
| Максимальная высота всасывания насосов | метр | 1,5 |
| Подсоединение трубок насосов | мм | 4х6 |
| Подсоединение трубок ячейки зондов | мм | |
| Номинальная скорость потока ячейки | л/ч | 40 |
| Потребляемая мощность станции | Вт | 74 |
| Тип управления | - | стационарное |
| Класс защиты корпуса | - | IP65 |
| Температура окружающего воздуха | °C | +10...+35 |
| Тип разъёма датчика pH/RX | BNC | |
| Температура реагента | °C | 0..+50 |
| Влажность окружающего воздуха, не более | % | 0-60 |
| Габариты станции | мм | L380хH350хW175 |
| Габариты упаковки | мм | 770х500х250 |
| Вес станции | кг | 12 |
Диапазоны измерения, контролируемых характеристик Etatron Pool Guard 1 PH/RX:
| Измеряемый параметр | Диапазон измерения | Точность |
| pH | 0…14 | pH 0,01 |
| RX | -1000 +1400 | мВ 1,0 |

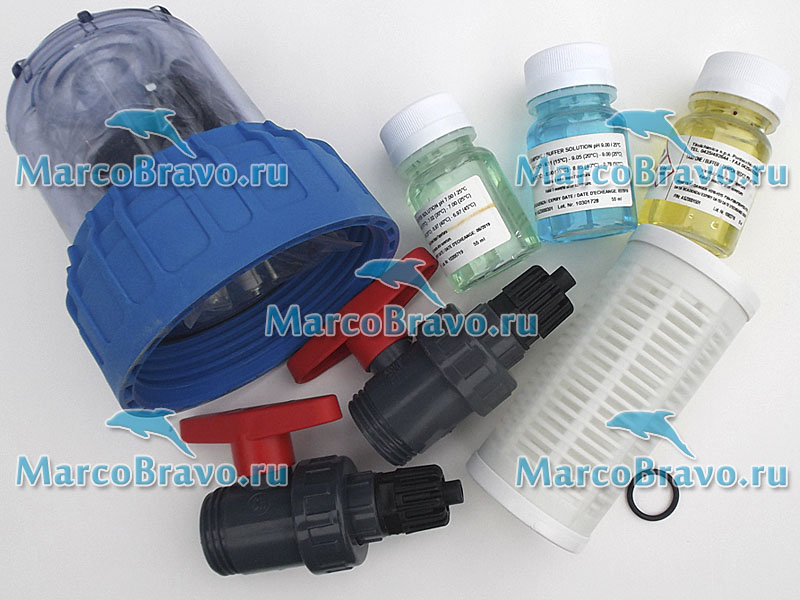

Общий вид и состав комплекта автоматической станции обработки воды Etatron Pool Guard 1 PH/RX:
| Поз. | Наименование | Артикул | Кол-тво |
| 1 | Монтажная панель 600х450х10 | 1 | |
| 2 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для рН) | PLX36038V8 | 1 |
| 3 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для Rx) | PLX36038V8 | 1 |
| 4 | Датчик уровня реагента с кабелем 2 м. | SSO0000402 | 2 |
| 5 | Держатель датчиков PH-RX (FS) с монтажным комплектом | KPA2010002ER |
1 |

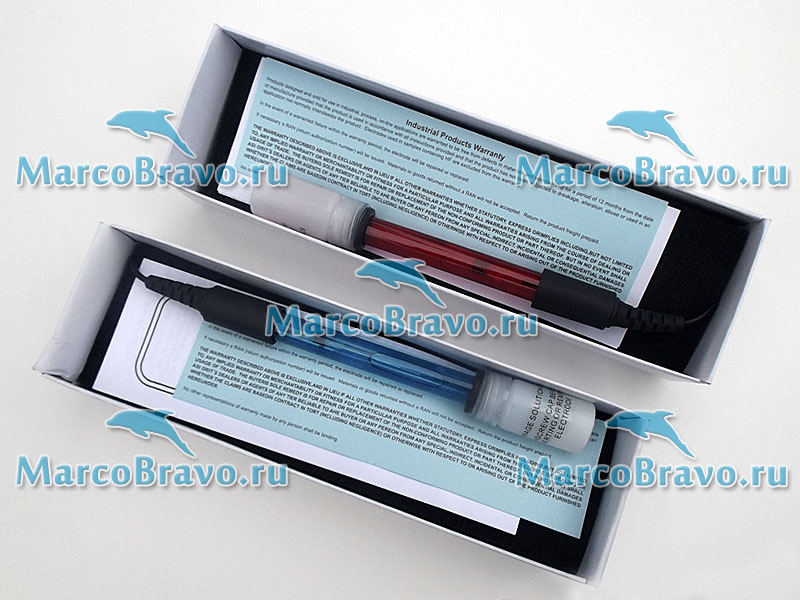

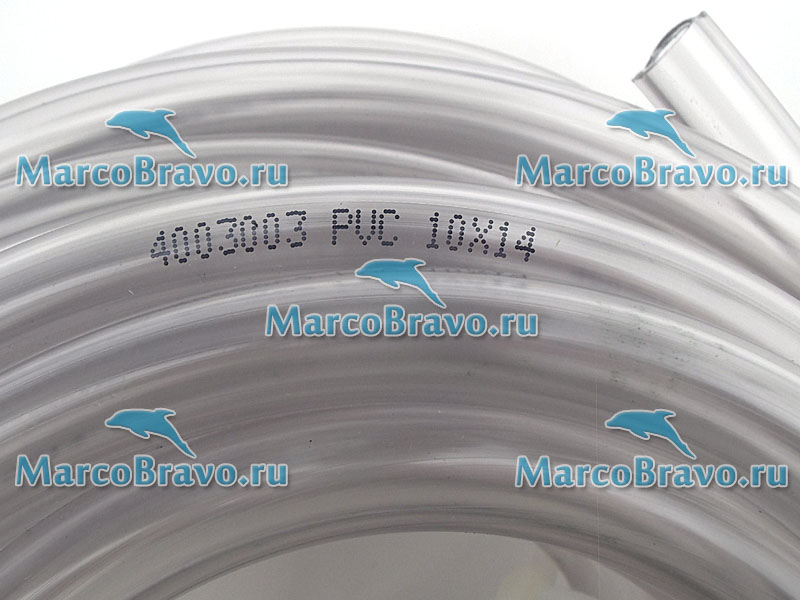

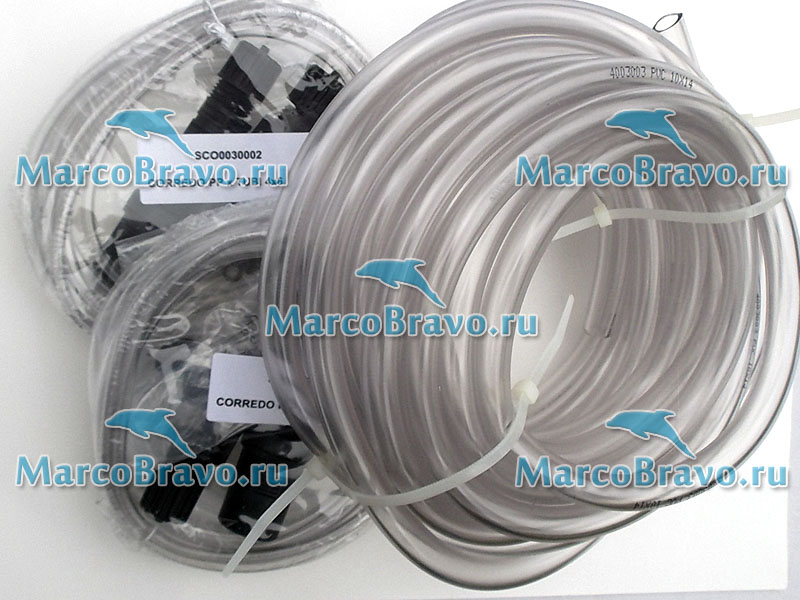

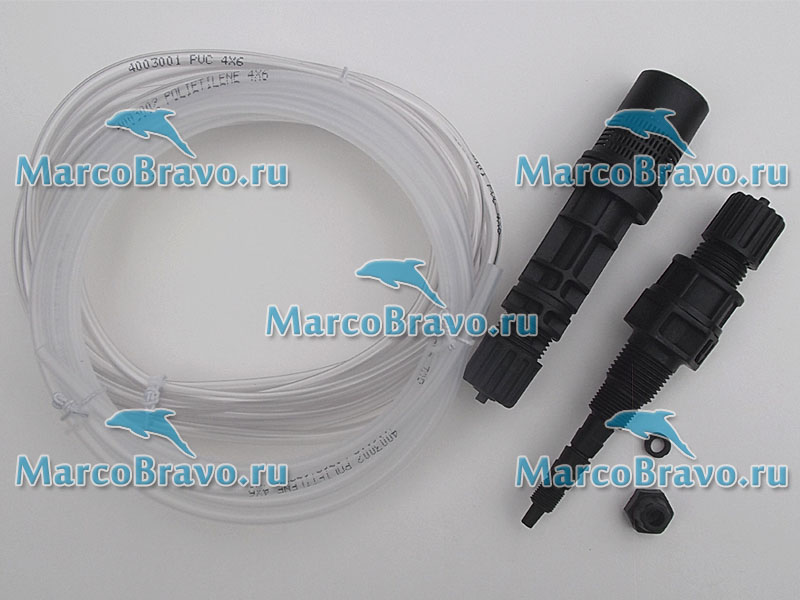

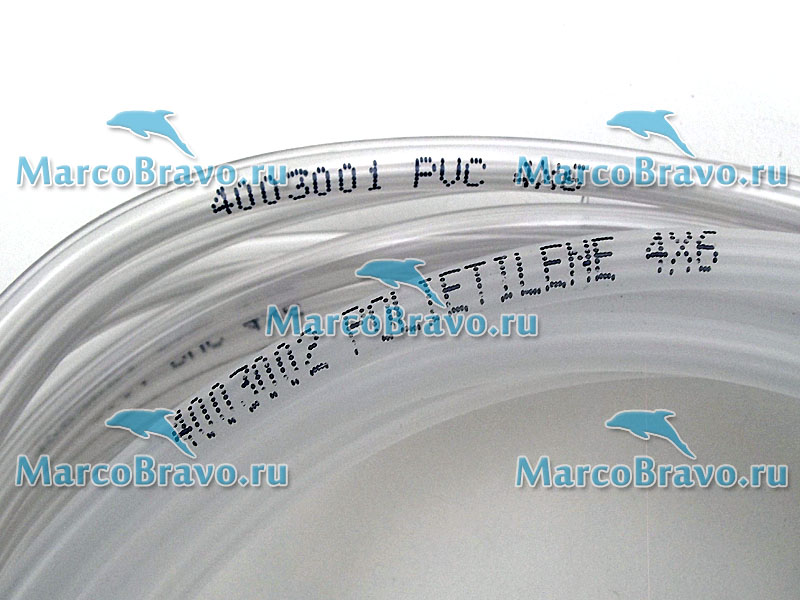

| 6 | Зажимная муфта электрического кабеля + кабель | 1 | |
| 7 | Датчик уровня PH с кабелем 0,5 м. | 1 | |
| 8 | Датчик уровня RX с кабелем 0,5 м. | AEL0005001 | 1 |
| 9 | Калибровочный раствор PH 9, 55ML | ASZ0000301ER | 1 |
| 10 | Калибровочный раствор PH 7, 55ML | ASZ0000201ER | 1 |
| 11 | Калибровочный раствор 650 mV, 55ML | ASZ0001501ER | 1 |
| 12 | Шланг байпасной линии, 10х14, ПВХ, (бухта - 10 м.п.) | 1 | |
| 13 | Переход 3/8” на шланг 10х14 | KRA0000201 | 2 |
| 14 | Шланг забора реагента, 4х6, ПВХ, 2 м.п. | 2 | |
| 15 | Клапан (фильтр) забора реагента (ПП–Витон) | 2 | |
| 16 | Клапан впрыска реагента 3/8” (ПП–Витон) | 2 | |
| 17 | Шланг подачи реагента, 4х6, ПЭ, 2 м.п. | 2 | |
| 18 | Дюбель + винт крепления панели на стену | 4 | |
| 19 | Комплект инструкций по установке и обслуживанию | 1 |
Пример установки станции Etatron Pool Guard 1 PH/RX:
Электрическая схема подключения станции Etatron Pool Guard 1 PH/RX:
Схема подключения датчиков станции Etatron Pool Guard 1 PH/RX:
| Поз. | Наименование |
| 1 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для PH) |
| 2 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для RX) |
| 3 | Штекер подключения датчика уровня реагента PH/датчика потока |
| 4 | BNC коннектор для подключения датчика PH |
| 5 | Датчик уровня реагента (PH) |
| 6 | Датчик уровня реагента (RX) |
| 7 | BNC коннектор для подключения датчика RX |
| 8 | Штекер подключения датчика уровня реагента RX/датчика потока |

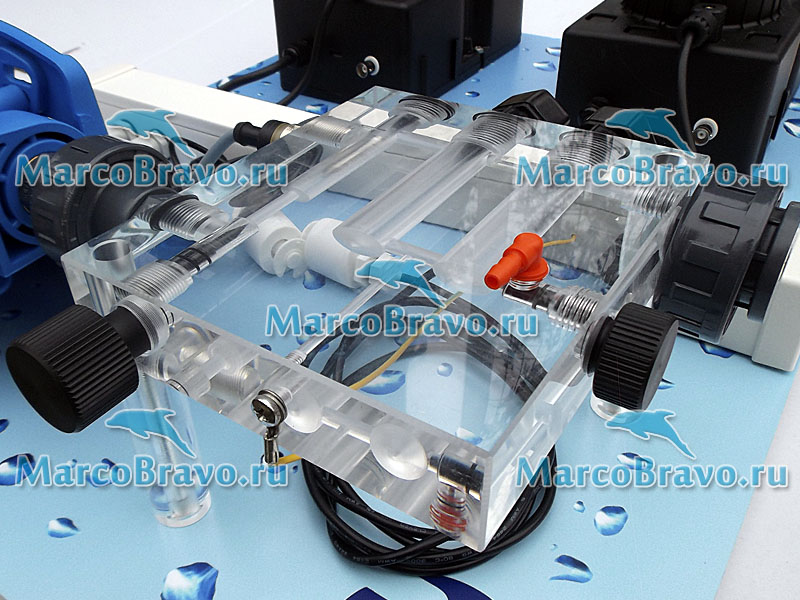

Деталировка держателя датчиков PH-RX с монтажным комплектом станции Etatron Pool Guard 1 PH/RX:
| АРТИКУЛ | ОПИСАНИЕ | КОЛ-ВО | ПОЗ. |
| 4031003 | ГАЙКА НИППЕЛЯ | 6 | 1 |
| 4031020 | НИППЕЛЬ D6 3/8'' -10х14 | 5 | 2 |
| 4042039 | ПРОКЛАДКА 2062 FPM 15,60X1,78 | 8 | 3 |
| 1VAV010 | КРАН ШАРОВОЙ PVC EPDM 3/8'' | 2 | 4 |
| 1RAC036 | НИППЕЛЬ ПЕРЕХОДНОЙ M/M 1/2''-3/8'' | 1 | 5 |
| 4042040 | ПРОКЛАДКА 2081 FPM 20,35X1,78 | 1 | 6 |
| 1FLT001 | ПРОТОЧНЫЙ ФИЛЬТР С КАРТРИДЖЕМ | 1 | 7 |
| DSA0000101 | КРОHШТЕЙН КРЕПЛЕНИЯ ФИЛЬТРА | 1 | 8 |
| 4034006 | БОЛТ UNI6954 3,9X16/A2 | 4 | 9 |
| 4031008 | НИППЕЛЬ 1/2"-10Х14 (PP) | 1 | 10 |
| 4003008 | ШЛАНГ ПЭ 10X14 | 0,285 | 11 |
| DPS0001201 | ДЕРЖАТЕЛЬ ДАТЧИКОВ PH-RX (FS) | 1 | 12 |
| ASO0000702 | ДАТЧИК ПОТОКА (2 WIRES) | 1 | 13 |
| DID0005101 | ИНДИКАТОР ПОТОКА (БОЛВАНКА D12) | 1 | 14 |
| DOR0000201 | ПРОКЛАДКА 3075 FPM 18,72X2,62 | 3 | 15 |
| DTP0005701 | ЗАГЛУШКА 1/2" | 1 | 16 |
| 1PRS005 | IN-LINE ДЕРЖАТЕЛЬ ДАТЧИКА PP 1/2' | 2 | 17 |
| 4042044 | ПРОКЛАДКА 106 FPM 6,75X1,78 | 3 | 18 |
| DMA0005701 | РЕГУЛЯТОР ПОТОКА P1 | 1 | 19 |
| 4042105 | ПРОКЛАДКА 2012 FPM 2,90X1, | 2 | 20 |
| 4103001 | КЛЕММА ЗАЗЕМЛЕНИЯ D4,5 | 1 | 21 |
| 4105109 | ПРОВОД ЗАЗЕМЛЕНИЯ | 1 | 22 |
| DVI0005101 | БОЛТ UNI7687 M4X 12/A2-70 | 1 | 23 |
| 4042052 | ПРОКЛАДКА 2018 FPM 4,48X1,78 | 2 | 24 |
| DRA0005101 | НИППЕЛЬ ПРОБООТБОРНИКА | 1 | 25 |
| DMA0005401 | РУЧКА ПРОБООТБОРНИКА | 1 | 26 |
| DVI0005501 | БОЛТ UNI7687 M4X 80 | 2 | 27 |
| DDI0005405 | ПРОСТАВКА PLEXIGLASS L69 | 2 | 28 |
| 1RAC020 | НИППЕЛЬ ПЕРЕХОДНОЙ PVC 3/8'' | 1 | 29 |
| DTU0002202 | ШЛАНГ ПВХ 10X14, БУХТА - 10 П.М. | 1 | 30 |
Деталировка держателя датчиков PH-RX станции Etatron Pool Guard 1 PH/RX:
|
Поз. |
Наименование |
Кол-во |
|
1 |
Быстроразъемная муфта ПВХ |
1 |
|
2 |
Ручка тонкой регулировки потока |
1 |
| 3 | Ниппель отбора проб | 1 |
| 4 | Ручка пробоотборника | 1 |
| 5 | Гайка ниппеля 10х14 | 1 |
| 6 | Кран шаровой PVC EPDM 3/8'' | 1 |
| 7, 8 | IN-LINE держатель датчика PP 1/2" | 2 |
| 9 | Заглушка 1/2" | 1 |
| 10 | Контрольная риска для индикатора потока | 1 |
| 11 | Датчик потока | 1 |
| 12 | Индикатор потока (болванка D12) | 1 |
