Автоматическая станция обработки воды Bayrol Analyt-3 Cl, pH (с датчиком температуры) для бассейнов объемом 251-500 куб.м (комплект с насосами)
Автоматическая станция обработки воды Bayrol Analyt-3 Cl, pH (с датчиком температуры) для бассейнов объемом 251-500 куб.м (комплект с насосами)
Вас не устраивает цена на данный товар?
Автоматическая станция обработки воды Cl,pH Bayrol Analyt (251-500 куб.м) (комп.) предназначена для частных и общественных бассейнов объёмом от 251 до 500 кубометров. Комплект состоит из станции Bayrol Analyt (артикул 177800), двух насосов дозаторов.
Описание товара:
Производитель: BAYROL, Германия
Модель: Analyt (251-500 м3)
Автоматическая станция обработки воды Bayrol Analyt 251-500 м3 - предназначена для частных и общественных бассейнов объёмом от 251 до 500 кубометров. Комплект состоит из станции Bayrol Analyt-3 (артикул 177800), насосов дозаторов Emec VMS MF 0310 и Emec TMS MF 0217.
Автоматическая станция обработки воды Bayrol Analyt-3 - осуществляет водоподготовку бассейна путем дозирования хлора/брома (Cl/Br); измеряет и регулирует показатель хлора/брома (Cl/Br); измеряет и регулирует водородный показатель (pH); измеряет окислительно-восстановительный показатель (Redox); измеряет температуру воды в бассейне. Устройство оборудовано графическим TFT-дисплеем с высоким разрешением (800х400 пикселей), диагональю 7" (18 см) и энергосберегающей светодиодной подсветкой. Управление осуществляется с помощью сенсорного экрана (каждое прикосновение сопровождается звуковым сигналом) или по беспрводному сигналу.
Отличительные особенности станции - система безопасности наивысшего уровня:
1. Сигнализация о верхних или нижних значениях контролируемых показателей.
2. Сигнализация об уровне, расходе, времени дозировки и времени калибровки дозирующих средств.
3. Сообщение о разрядке батареи.
4. Автоматическая блокировка дозировоки при аварийных ситуациях.
5. Непрерывный контроль правильности выполнения установленной программы и автоматический сброс в случае сбоя.
Сигналы тревоги подаются с помощью:
- дисплея;
- акустического сигнализатора (может быть отключен);
- реле сигнала тревоги.
Все важные контролируемые параметры могут быть индивидуально запрограммированы для каждого регулируемого модуля (заданное значение, максимальное время дозировки, пропорциональная област, зона нечувствительности (pH), базовое дозирование (мВ), длительность цикла, минимальный уровень дозирования, контроль дозирования). Станция оборудована датчиком температуры и таймером.
Автоматическая станция обработки воды Bayrol Analyt-3 может управляться путем удаленного доступа с помощью компьютера, мобильного телефона или других устройств. Графический интерфейс создан в соответствии с последними стандартами web-технологий. Управление может осуществляться как через локальную сеть, так и через интернет. При этом интерфейс на вашем мониторе выглядит также как он выглядит на дисплее станции Analyt, что облегчает процесс управления.
Технические характеристики автоматической станции обработки воды Bayrol Analyt-3:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 220 |
| Тип управления | - | сенсорное/дистанционное |
| Класс защиты корпуса | - | IP65 |
| Температура окружающего воздуха | °C | 0...+50 |
| Влажность окружающего воздуха, не более | % | 60 |
| Габариты | мм | 715x495x125 |
Диапазоны измерения, контролируемых характеристик:
| Измеряемый параметр | Диапазон измерения | Единица измерения |
| pH | 0…10 | pH |
| Cl | 0,01…10 | ppm / mg/l |
| Redox | 0...1,000 | mV |
| Температура воды | 2 x 0...50 1 x 0...75 |
°C |

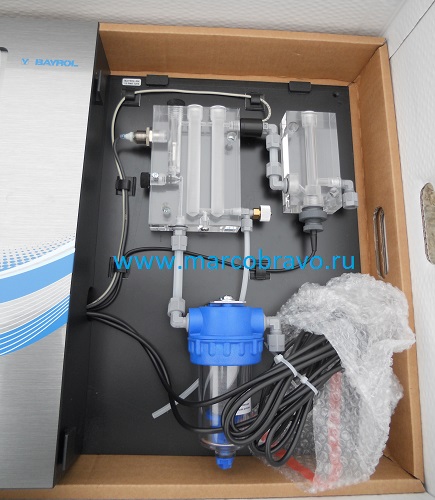

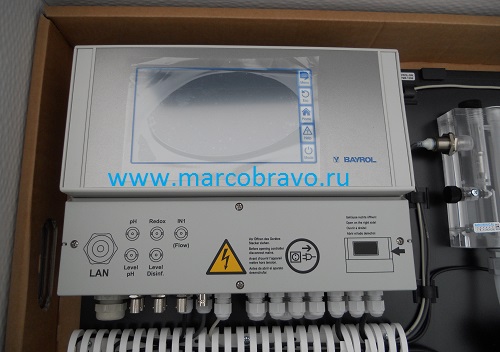

Общий вид и состав комплекта автоматической станции обработки воды Bayrol Analyt-3:
1. Камера для зондов pH и Redox.
2. Камера зонда Cl с элементом из золота.
3. Фильтр грубой очистки.
4. Контроллер Bayrol Analyt 3 с процессором.

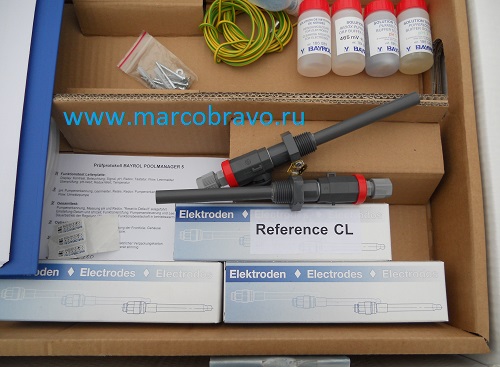

| Поз | Наименование |
| 1 | Шланг матовый анализа воды 10х8мм (186054) |
| 2 | Жидкость тарирующая pH 7 BAYROL (186060) |
| 3 | Жидкость тарирующая pH 9 BAYROL (186061) |
| 4 | Жидкость для очищения зондов BAYROL (186089) |
| 5 | Жидкость тарирующая 465 mV +/- 5 mV BAYROL (184843) |
| 6 | Жемчужина синего цвета для очищения зондов рН/Redox |
| 7 | Провод для заземления крана с адаптером |
| 8 | Набор метизов для крепления станции обработки воды Bayrol Analyt-3 (177800) |
| 9 | Провод для заземления крана с адаптером |
| 10 | Кран с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) Bayrol (130099) |
| 11 | Зонд рН Bayrol (185301/401), артикулы могут меняться |
| 12 | Зонд Redox Bayrol (185300/400) 2 шт., артикулы могут меняться |
Деталировка Bayrol Analyt-3 177800, выбор запасных частей:
| Поз | Наименование |
| 1 | Монтажная панель крепления автоматической станции и камеры для зондов Bayrol (127000) |
| 2 | Декоративный кожух контроллера (левый) Bayrol (127004) |
| 3 | Декоративный кожух камеры для зондов (правый) Bayrol (127006) |
| 4 | Контроллер Bayrol Analyt (127170) |
| 5 | Короб для проводки Bayrol (127007) |
| 6 | Кабель питания (2 м) Bayrol (100614) |
| 11 | Камера для зондов и датчика потока в сборе с зондами и датчиком потока Bayrol (126063) |
| 12 | Зонд рН Bayrol (185301/401) |
| 13 | Прокладка зонда Bayrol (100712) |
| 14 | Заглушка Bayrol (100600) |
| 15 | Зонд Redox Bayrol (185300/400) |
| 16 | Датчик температуры (176926) |
| 17 | Кран с адаптером под шланг линии измерения параметров воды Bayrol (185413) |
| 18 | Винт крепления камеры для зондов и датчика потока Bayrol (100102) |
| 19 | Шайба винта оцинк. 4,3/М4 Bayrol (100303) |
| 20 | Винт М4х12 оцинк. Bayrol (100100) |
| 21 | Винт М5х20 Bayrol (100110) |
| 22 | Адаптер D10 R1/4” с гайкой Bayrol (112279) |
| 23 | Датчик потока индуктивный Bayrol (126056) |
| 24 | Уголок металлический крепления фильтра грубой очистки к монтажной панели Bayrol (186023) |
| 25 | Винт М6х10 крепления фильтра грубой очистки к уголку крепления Bayrol (100106) |
| 26 | Уплотняющая шайба винта крепления фильтра грубой очистки к уголку крепления Bayrol (100305) |
| 27 | Шайба винта крепления уголка металлического к монтажной панели Bayrol (100307) |
| 28 | Винт М4х16 крепления уголка крепления к монтажной панели Bayrol (100100) |
| 29 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 30 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 31 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 32 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 33 | Фильтр грубой очистки Bayrol (123035) |
| 34 | Картридж сетчатого фильтра грубой очистки воды Bayrol (113040) |
| 35 | Сетчатый фильтр грубой очистки воды Bayrol (123040) |
| 43 | Кран с адаптером под шланг линии измерения параметров воды Bayrol (173939) |
| 45 | Кабель для зонда Cl Analyt Bayrol (127104) |
| 46 | Электрод из золота Bayrol (127101) |
| 47 | Винт для фиксации электрода зонда Cl Bayrol (127106) |
| 48 | Прокладка электрода зонда Cl Bayrol (127015) |
| 49 | Ниппель электрода зонда Cl Bayrol (127102) |
| 50 | Прокладка кольцо Bayrol (127107) |
| 51 | Емкость для шариков очистки электрода Bayrol (127105) |
| 52 | Шарики очистки электрода Bayrol (127103) |
| 53 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 54 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 55 | Шланг 10х8мм, 1 м (186054) |
| 56 | Камера для хлорного зонда (127100) |
| 57 | Зонд Redox Bayrol (185300/400) |
| 58 | Заглушка Bayrol(100600) |
| 59 | Прокладка зонда Redox Bayrol (100712) |
| 60 | Прокладка кольцо адаптера под шланг линии анализа воды Bayrol (124105) |
| 61 | Уголок с адаптером под шланг линии анализа воды Bayrol (112278) |
| 62 | Шайба винта крепления 4,3/М4 Bayrol (100303) |
| 63 | Винт крепления М4х30 камеры хлорного зонда Bayrol (100102) |

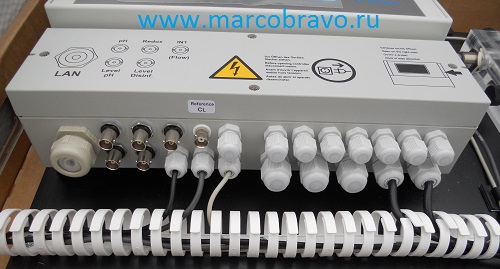

Назначение разъёмов станции Bayrol Analyt-3 177800:
Пример установки станции Bayrol Analyt-3 177800:
* Альтернативное подключение линии анализа воды.
| Поз | Наименование |
| 1 | Песочный фильтр |
| 2 | Теплообменник |
| 3 | Обратный клапан д. 63 Coraplax (1310063) |
| 4 | Обратный клапан с адаптером под шланг хим.реагентов для врезки в труб. насоса-дозатора DE Bayrol |
| 5 | Кожух напорных трубопроводов хим.реагентов изготавливается из трубной ПВХ арматуры |
| 6 | Насос-дозатор (10л/ч 220В) Emec VMS MF 0310 |
| 7 | Насос-дозатор (17л/ч 220В) Emec VMS MF 0217 |
| 8 | Кран шаровый разъемный д. 20 Coraplax (1010020)* |
| 9 | ЭМОВЕКС жидкий хлорин 30л (35кг) |
| 10 | ЭКВИ-минус жидкий (рН-минус) 30л (37кг) |
| 11 | Штанга для забора хим.реагентов с датчиком уровня жидкости для насоса-дозатора DE Bayrol |
| 12 | Насос |
| 13 | Кран с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) Bayrol (130099) |
| 14 | Автоматическая станция обработки воды Cl, pH (с датч.темпер.) Bayrol Analyt-3 (177800) |

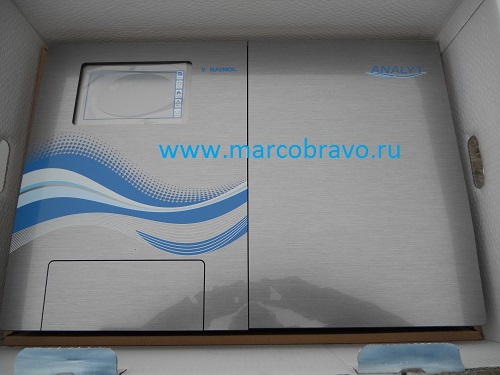

Размеры упаковки станции Analyt-3:
