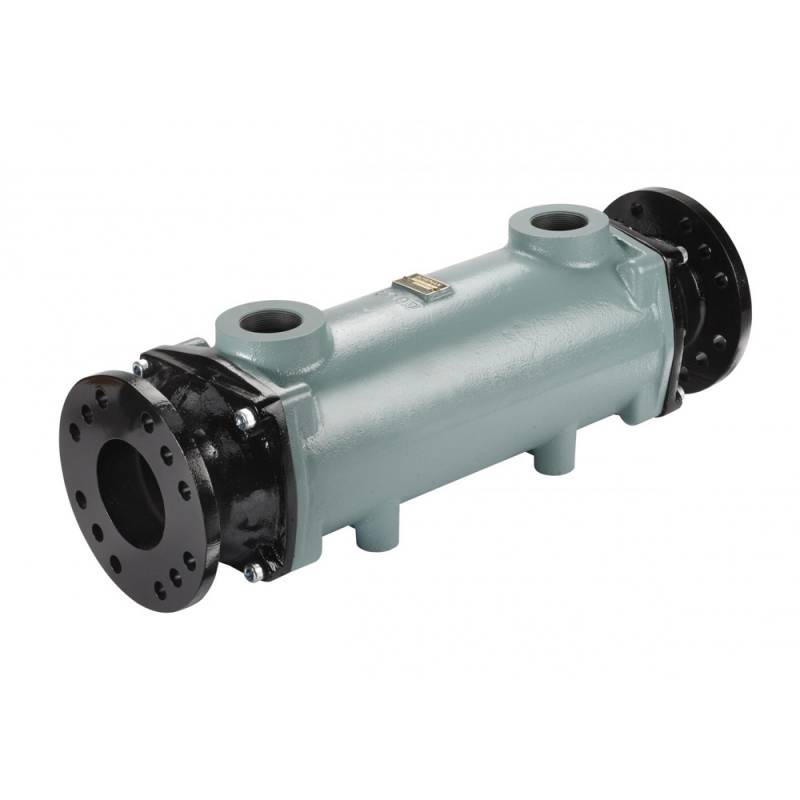

Теплообменник чугунный Bowman 3708-2C (300 кВт), трубки медно-никелевые

Теплообменник чугунный Bowman 3708-2C (300 кВт), трубки медно-никелевые
120 220 руб.

Теплообменник чугунный Bowman GL140-3708-2C (300 кВт) - предназначен для нагрева воды и поддержания заданной температуры в бассейне. Крепление: вертикальное, горизонтальное. Параметр, макс.: 300 кВт/3 бар/120ºC.


Описание товара:

Производитель: Bowman, Англия

Модель: GL140-3708-2C

Теплообменник чугунный Bowman 3708-2C (300 кВт) - предназначен для нагрева воды и поддержания заданной температуры в бассейне. Подходит для любого типа систем (котлы, тепловые насосы, солнечные панели и др.), теплообменник можно крепить как вертикально, так и горизонтально. Конструкция корпуса теплообменника "Bowman" предусматривает возможность снятия торцевых крышек и пучка труб для очистки.

Теплообменник чугунный Bowman 3708-2C (300 кВт) представляет собой циллиндрический литой кожух с разборными боковыми концами, в котором установлены тонкостенные тепловые трубки из купроникеля. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При проходе воды через тепепловые трубки происходит передача тепловой энергии воде для бассейна проходящей через корпус теплообменика. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате (в комплект не входит), срабатывает автоматическая блокировка подачи воды в теплообменник.

Габаритные размеры теплообменник чугунный Bowman 3708-2C (300 кВт):

Технические характеристики теплообменника Bowman 3708-2C (300 кВт):

  • Объём бассейна, куб.: 400
  • Поток воды из болера, m3/h: 12,6
  • Максимальная температура первичного контура - 120 [˚С]
  • Максимальный поток воды из бассейна, m3/h: 50,4
  • Передача тепловой энергии при 82°C, kW: 300
  • Передача тепловой энергии при 60°C, kW: 170
  • Материал трубок: купроникель
  • Размеры, мм: 532/190
  • Максимальное давление, бар: 3
  • Вес, кг: 30
  • Подсоединение, бойлер: 1.1/2"BSP
  • Подсоединение, бассейн: 3"BSP

    *Примечание: теплообменники с трубками нержавеющей стали не следует использовать в бассейнах с хлорирующими устройствами для соленой воды.

Место подключения теплообменника в контуре системы водоподготовки бассейна Bowman 3708-2C (300 кВт):

Схема движения воды:



Схема подключения к системе электроснабжения:
