Теплообменник из нержавеющей стали Elecro G2 (30 кВт), трубки из титанового сплава
Теплообменник из нержавеющей стали Elecro G2 (30 кВт), трубки из титанового сплава
Вас не устраивает цена на данный товар?
а Теплообменник Elecro 30 kw G2 HE 30T, предназначен для нагрева воды и поддержания заданной температуры в бассейне. Мощность 30 кВт. Титановые трубки
Описание товара:
Производитель: Elecro, Великобритания
Модель: G2-HE-30T

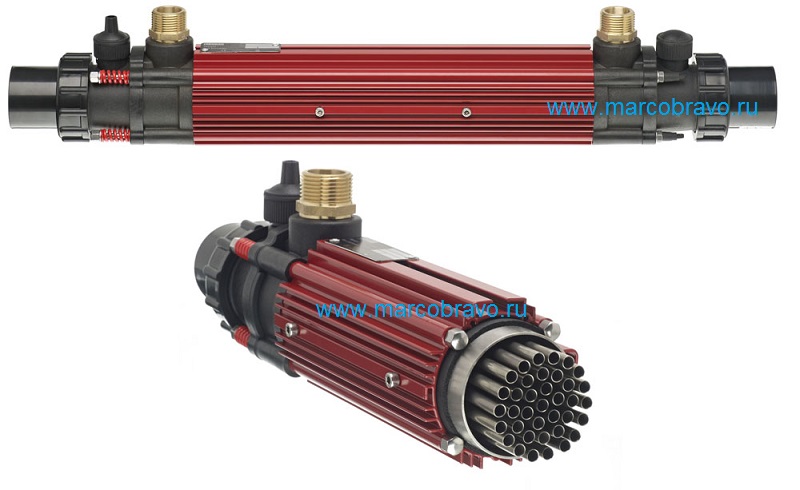

Теплообменник из нержавеющей стали Elecro G2-HE-30T (30 кВт) - предназначен для нагрева воды и поддержания заданной температуры в бассейне, в том числе с морской водой. В разборном жестком корпусе с теплоизоляцией находится оболочка из нержавеющей кислотостойкой стали марки AISI-316L, внутри оболочки - титановые трубки (7 мм) с большой площадью теплоотдачи, картридж из трубок стянут боковыми крышками с длинными болтами. Предназначен для вертикального (вода должна течь снизу вверх) и горизонтального монтажа, после фильтровальной установки. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Для получения максимума эффективности работы можно использовать Щит управления Elecro Poolsmart Plus, фильтрацией и нагревом, сенсорный ЖКИ-дисплей
Теплообменник из нержавеющей стали Elecro G2-HE-30T (30 кВт) представляет собой циллиндрический разборный кожух, в котором установлен пучок титановых трубок. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды с трубками происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате, срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы, тепловые насосы, солнечные панели и др.).
Технические характеристики теплообменника из нержавеющей стали Elecro G2-HE-30T (30 кВт):
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность | кВт | 30 |
| Рабочее давление - контур бойлера | kPa | 6,1-6,8 |
| Рабочее давление - контур бассейна | kPa | 5 |
| Поток воды - контур бойлера | m³/h | 1,1 |
| Поток воды - контур бассейна | m³/h | 10-14 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Подсоединение, бойлер | 1" BSP | |
| Подсоединение, бассейн резьба | д | 1 1/2" |
| Подсоединение, бассейн, вклейка | мм | 50 |
| Масса теплообменника | кг. | |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 330 |
| Значение рН воды | 6,8-8,0 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды (ppm) | мг/л | 200-30000 |
Габаритные размеры теплообменника из нержавеющей стали Elecro G2-HE-30T (30 кВт):
L1=540 мм, L2=426 мм, L3=243 мм
Комплектация теплообменника из нержавеющей стали Elecro G2-HE-30T (30 кВт):
1. Универсальные адаптеры 1.5”/50мм, из латуни, первичных соединений - 2шт
2. Латунный обратный клапан 1"
3. Заглушка термостата
Место подключения теплообменника Elecro G2 в контуре системы водоподготовки бассейна:
Схема движения воды темплообменника Elecro G2:
Зависимость фактической тепловой мощности от разности температур и подведенных потоков:
| Ном. Мощ- сть |
Бойлер поток (m³/h) |
Бойлер потеря давл. (kpa) |
Бассейн поток (m³/h) |
Бассейн потеря давл. (kpa) |
ΔT 15ºC (kW) | ΔT 20ºC (kW) | ΔT 30ºC (kW) | ΔT 40ºC (kW) | ΔT 50ºC (kW) | ΔT 60ºC (kW) | ΔT 70ºC (kW) |
| 30-kW | 1.1 | 6.1 | 10 | 5.0 | 9 | 11 | 16 | 20 | 26 | 30 | 33 |
| 30-kW | 1.3 | 6.8 | 10 | 5.0 | 10 | 13 | 18 | 23 | 31 | 34 | 39 |
| 30-kW | 1.3 | 6.8 | 14 | 7.0 | 11 | 15 | 20 | 26 | 34 | 41 | 46 |
ΔT = Разница температур воды между между первичным (горячим) и вторичным (бассейн) контурами
Расчёт BTU умножить kW x 3412
kW x 3412 = BTU выход
Деталировка темплообменника Elecro G2:
|
|
Схема подключения к системе электроснабжения:
