Теплообменник из нержавеющей стали Pahlen Maxi-Flo 400 (вертикальный, 120 кВт), арт 11368

Производитель: Pahlen, Швеция

Модель: МF 400

Артикул товара: 11368

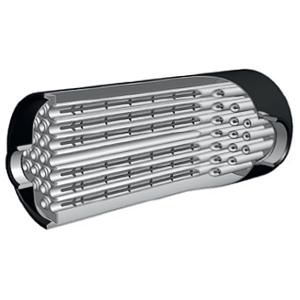

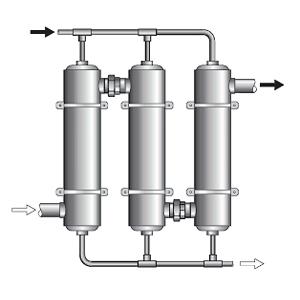

Теплообменник из нержавеющей стали Pahlen Maxi-Flo 400 (вертикальный, 120 кВт) - предназначен для нагрева воды и поддержания заданной температуры в бассейне. Изготовлен из нержавеющей кислотостойкой стали марки AISI-316L. Подходит для любого типа инсталляций (котлы, тепловые насосы, солнечные панели и др.). Для увеличения теплопередачи используются 37 цельнотянутых труб с распределителями потока. Теплообменники Pahlen Maxi-Flo 400 могут быть соединены в батарею соединительной муфтой.

Обычно, для подсоединения к системе водоснабжения бассейна, вместе с данным товаром приобретают - "Муфта разъемная с вставкой из нержавеющей стали (д. 63-2")".

Теплообменник из нержавеющей стали Pahlen Maxi-Flo 400 (вертикальный, 120 кВт) представляет собой циллиндрический сварной кожух, в котором установлены трубки для теплоносителя. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды с трубками происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате, срабатывает автоматическая блокировка подачи воды в теплообменник.

Габаритные размеры теплообменника из нержавеющей стали Pahlen Maxi-Flo 400 (вертикальный, 120 кВт):

Технические характеристики теплообменника из нержавеющей стали Pahlen Maxi-Flo 400 (вертикальный, 120 кВт):

• Подсоединение, бойлер: 1" ВР
• Подсоединение, бассейн: 2" ВР

Комплектация теплообменника из нержавеющей стали Pahlen Maxi-Flo 400 (вертикальный, 120 кВт):

1. Теплообменник 120 кВт Pahlen MF400: 1 шт
2. Хомут крепления теплообменника: 2 шт
3. Кронштейн крепления теплообменника: 2 шт

Место подключения теплообменника в контуре системы водоподготовки бассейна:

Схема движения воды:

Зависимость фактической тепловой мощности от разности температур подведенных потоков:

Зависимость фактической тепловой мощности от изменения расхода воды:

Схема подключения к системе электроснабжения:

Размеры упаковки: прямоугольный картонный короб 1160x170x140
