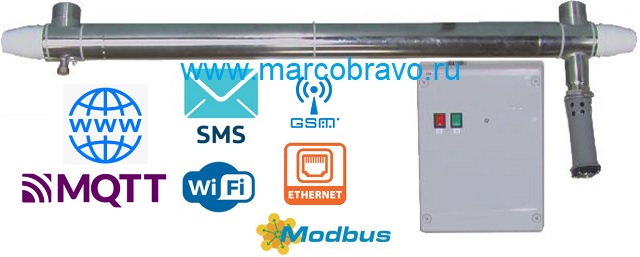

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-10КА для бассейнов (5 - 20 м3/ч, 220 В), с амальгамной лампой

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-10КА для бассейнов (5 - 20 м3/ч, 220 В), с амальгамной лампой
305 000 руб.

Для уточнения цены на данную позицию просим
Вас обратиться по телефону: (495) 227-26-37,
либо на е-майл: marcobravo@mail.ru

Установка бактерицидная ультрафиолетовая с ультразвуком Лазурь М-10-1 предназначена для обеззараживания воды с помощью ультрафиолетового излучения и ультразвука. В данной модели используются амальгамные лампы (65 мДж/см2) с высокой светоотдачей и длительным сроком службы (до 16000 час). Производительность до 20 м3/ч. Потребляемая мощность 300 Вт. Напряжение 220 В.


Описание товара:

Производитель: Россия

Модель: М-10-1 / М-10КА

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-10-1 - предназначена для обеззараживания воды с помощью ультрафиолетового излучения и ультразвука. Используется для дезинфекции: природных вод в системах хозяйственно-питьевого водоснабжения; очищенных и доочищенных сточных вод в системах хозяйственно-бытовой и производственной канализациях; вод в системах промышленного и оборотного водоснабжения.

Ультрафиолетовая установка с ультразвуком Лазурь М-10-1 идеально подходит для обеззараживания воды в плавательных и технических бассейнах.

В модели М-10-1 используются амальгамные лампы (65 мДж/см2) с высокой светоотдачей и длительным сроком службы (до 16000 час).

Наиболее безопасной технологией из безреагентных способов обеззараживания является обработка воды ультрафиолетовым излучением. В ультрафиолетовой установке с высокой эффективностью происходит преобразование электрической энергии в бактерицидный ультрафиолет. Ультрафиолетовое обеззараживание воды - это сочетание высокой эффективности уничтожения вредных веществ и микроорганизмов, отсутствия выработки побочных продуктов и безопасносной эксплуатации.

Ультразвуковое излучение создает кавитацию в воде. Благодаря кавитации разрушаются оболочки вредных бактерий и вирусов. Также происходит образование активных радикалов, что улучшает эффективность обработки воды ультрафиолетом и приводит к интенсивному окислению органических примесей. Ультразвуковое излучение препятствуют биообрастанию и соляризации как защитной кварцевой трубки, так и внутренней поверхности корпуса реактора.

Ультрафиолетовая бактерицидная установка с ультразвуком Лазурь М-10-1 сочетает в себе два вида обработки воды (ультрафиолетовое излучение и ультразвук). Данное сочетание не только в два раза усиливает эффективность обработки воды, но и позволяет при аналогичных энергетических затратах достигнуть принципиально новых качественных параметров: а) в несколько раз увеличивается степень инактивации патогенной микрофлоры; б) минимизируются затраты на периодическое обслуживание установок для очистки поверхности защитной кварцевой трубки и внутренней поверхности корпуса реактора; в) снижаются требования к прозрачности воды (до 60%).

Установка Лазурь М-10-1 состоит из фотохимического реактора и шкафа управления.

Общий вид и план размещения установки бактерицидной ультрафиолетовой Лазурь М-10-1:

1. Фотохимический реактор
2. Шкаф управления
3. Ультрафиолетовая лампа
4. Защитная кварцевая трубка
5. Герметезирующая муфта
6. Защитный колпак
7. Гайка ультразвукового излучателя
8. Ультразвуковой излучатель
9. Клемма заземления
10. Патрубок для слива воды
11. Защитный кожух
12. УФ датчик (опция)

Фотохимический реактор (поз. 1) состоит из герметичного корпуса с резьбовыми патрубками для входа и выхода воды. По оси корпуса расположен блок излучателя УФ лампы, который состоит из УФ-лампы (поз. 3) и защитной кварцевой трубки (поз. 4). Корпус реактора герметизируется резиновыми уплотнениями, которые зажимаются муфтами (поз. 5). Провода лампы входят в патрон и через защитные колпаки (поз. 6) подключаются к шкафу управления (поз. 2). Как опция в ультрафиолетовую установку может быть вмонтирован датчик УФ излучения (поз. 12). Для подключения датчика используется штуцер (поз. 10). Датчик определяет падение мощности ультрафиолетового излучения, тем самым показывая состояние УФ ламп. Датчик способен селективно измерять бактерицидное излучение с длиной волны 220-280 нм.

Ультразвуковой излучатель (поз. 8) крепится с помощью гайки (поз. 7). Питание ультразвукового излучателя поступает от ультразвукового генератора, размещенного в шкафе управления (поз. 2).

Шкаф управления (поз. 2) состоит из корпуса, в котором расположены: блок питания УФ лампы (ЭПРА 1), ультразвуковой генератор (К1БП) и клеммник (Х1).

Технические характеристики ультрафиолетовой бактерицидной установки Лазурь М-10-1:

2.1. Качественные показатели исходной воды: Чистая вода/ стоки
2.1.1. Взвешенные вещества, мг/л, не более 1 / 10
2.1.2. Коэффициент пропускания ультрафиолетового излучения на длине волны 254 нм, %, не менее 85 / 50
2.1.3. Цветность, град, не более 20 / 50
2.1.4. Мутность, NTU, не более 1…2 / 3
2.1.5. Содержание железа, мг/л, не более 0,3
2.1.6. Температура обрабатываемой воды, 0С +4…+35
2.1.7. Число термотолерантных колиформных бактерий в 1 л, не более 100/ 5 . 10 6
2.1.8. Колифаги БОЕ/л, не более 100/5 . 104
2.2. Качественные показатели обработанной воды:
2.2.1. Число бактерий в 100 мл, не более 0/100
2.2.2. Колифаги (по фагу MS2), БОЕ/в 100 мл, не более 0/10
2.3. Доза ультрафиолетового облучения*, мДж/см2 16…85
2.4. Производительность**, м3/ч 5…20
2.5. Срок службы УФ ламп, часов
2.5.1 УФ лампа кварцевая 8000
2.5.2 УФ лампа амальгамная 16000
2.6. Минимальный проток воды на установке, л/час 40
2.7. Напряжение питания, В, 50 Гц 220±10%
2.8. Максимальная потребляемая мощность
2.8.1. С УФ- лампами, Вт 130
2.8.2. С амальгамными УФ- лампами, Вт 300
2.9. Разрежение в камере реактора, не более, МПа 0,01
2.10. Максимальное рабочее давление в подводящей к установке магистрали*** Рmax, МПа  0,6
2.11. Потери напора при производительности 10 м3/час, м. вод. ст. 0,27
2.12 Погружной УЗ-кавитатор с акустической изоляцией от корпуса ФХР (УЗ-преобразователь с сонотродом), шт  1
2.13 Адаптивный УЗ-генератор с автоматической подстройкой плотности мощности на кавитаторе для оптимизации ультразвукового поля в ФХР, шт.  1
2.14 Количество ламп в реакторе, шт. 1
2.15. Степень защиты от внешнего воздействия питания и управления  IP54
2.16. Минимальное время выхода на рабочие параметры, мин 15
2.17. Время повторного включения установки после предыдущего выключения, мин, не менее  5
2.18. Габариты блока обеззараживания, мм 76х1363х342
2.19. Габариты шкафа питания и управления, мм 170х260х370
2.20. Общая масса установки, кг 10
2.21. Объём фотохимического реактора (ФХР), л 4,1
2.22. Диаметр подводящих патрубков 2" внеш.
2.23. Максимальный уровень шума по интегральной шкале А на расстоянии 2 метра, Дб, не более  79

Конкретная производительность ультрафиолетовой установки и соответственно доза облучения зависят от физико-химического качества обрабатываемой воды.

Качественные показатели исходной воды (питьевая вода / стоки):

  • Общая минерализация: до 15 г/л
  • Взвешенные вещества: не более 1 / 10 мг/л
  • Коэффициент пропускания ультрафиолетового излучения на длине волны 254 нм: не менее 85 / 60 %
  • Мутность, МТУ: не более 1..2 / 3
  • Цветность: не более 20 / 50 град
  • Содержание железа: не более 0,3 мг/л
  • Число бактерий в 1 л: не более 1000 / 5..106
  • Колифаги БОЕ/л: не более 100 / 5..104

Качественные показатели обработанной воды:

  • Число бактерий в 100 мл: не более 50 / 100
  • Колифаги (по фагу MS2): отсутствуют / не более 100 БОЕ/в 100 мл

Комплектация ультрафиолетовой бактерицидной установки с ультразвуком Лазурь М-10-1:

1. Фотохимический реактор со жгутом - 1 шт
2. Шкаф управления - 1 шт
3. Кольцо резиновое уплотнительное - 3 шт
4. Упаковочная тара - 1 комплект
5. Паспорт и техническое описание - 1 шт
6. Сертификат соответствия - 1 шт
7. Гигиенический сертификат - 1 шт

Шкаф управления ультрафиолетовой бактерицидной установки с ультразвуком  Лазурь М-10-1 (вид изнутри):

Схема электрическая монтажная установки бактерицидной ультрафиолетовой Лазурь М-10-1:


Схема движения воды установки бактерицидной ультрафиолетовой Лазурь М-10-1:
