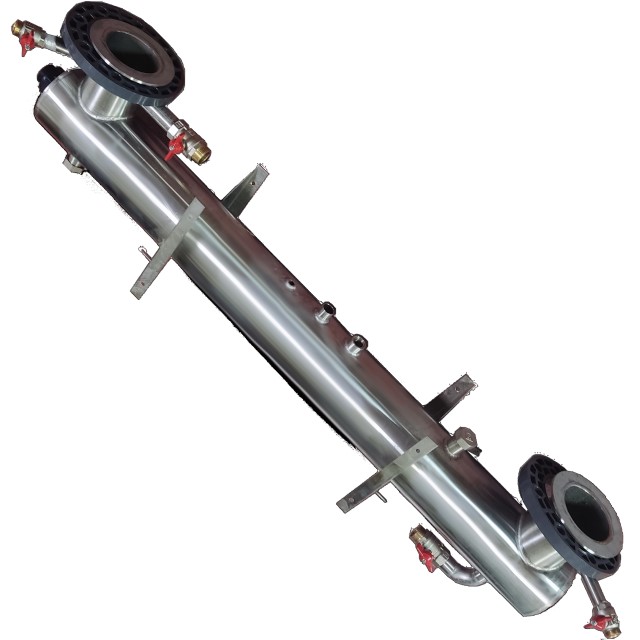

Ультрафиолетовая установка Aqua-UF 320W, 25 — 55 м3/ч, с амальгамной лампой
Ультрафиолетовая установка Aqua-UF 320W, 25 — 55 м3/ч, с амальгамной лампой
Вас не устраивает цена на данный товар?
j Aqua-UF 320W — предназначена для обеззараживания воды в плавательных бассейнах и купелях. Производительность до 55 м3/ч. Мощность лампы 320 Вт. Напряжение питания 220 вольт. Комплектуется стандартной, типовой амальгамной УФ-лампой
Описание товара:
Производитель: Россия
Модель: Aqua-UF 320W
Гарантиный срок: 12 месяцев
Лампа: GPHHVA1554T6L/4P (Philips TUV 320XPT HO)
Ультрафиолетовая установка Aqua-UF 320W - предназначена для обеззараживания воды в плавательных бассейнах с помощью ультрафиолетового излучения УФ амальгамной безозоновой лампы. Ультрафиолетовая обработка нейтрализует запах хлора, уничтожает вирусы, бактерии и грибок, предотвращает появление водорослей, защищает глаза и кожу от раздражения. Применение ультрафиолетовой обработки совместно с реагентной дезинфекцией снижает потребление химических реагентов. Установка оснащена внешним блоком питания (балластом) для поджига и создания плазмы, необходимой для поддержания УФ излучения лампы.
Особенности Aqua-UF 320W:
Цельный корпус из полированной нержавеющей стали. На каждом патрубке находится отвод пробоотборника и отвод для химической промывки камеры. Все отводы снабжены кранами. По середине корпуса есть отвод для клапана сброса воздуха (опция).
Безозоновая бактерицидная амальгамная ультрафиолетовая лампа низкого давления для повышенной отдачи УФ излучения и срока работы
Безопасный контроль ультрафиолетового излучение через смотровое окно в корпусе установки. Стекло окошка пропускает только видимый спектр и полностью безопасен.
Установлена ультрафиолетовая лампа с коэффициентом преобразования в УФ излучение до 45% и сроком службы до 20000 часов, способна выдержать до 5000 циклов включения-выключения.
Простой ремонт и обслуживание.
На блоке питания есть индикация работы лампы и ошибки
Возможно дооснащение ультрафиолетовым датчиком и счетчиком наработки часов (опция), опции как правило важные для коммерческих организаций
Также, данная ультрафиолетовая установка применяется в: системах коммунального и частного водоснабжения, водоподготовки при производстве пищевых продуктов и напитков, в фармацевтическом производстве, в системах очистки технических вод.
Монтаж на стену или пол, с помощью крепежей, которые идут в комплекте. Рабочее положение установки – вертикальное или горизонтальное
Принцип действия ультрафиолетовой установки Aqua-UF 320W:
Вода поступает в ультрафиолетовую установку через насос фильтровальной установки. Проходя между корпусом и кварцевой трубкой с УФ лампой установки, установки, вода подвергается воздействию жесткого ультрафиолетового излучения. Это излучение убивает вирусы, бактерии, грибки и другие вредные микроорганизмы (вызывают разрушение ДНК и РНК микроорганизмов), а также предотвращает их дальнейшее размножение. Ультрафиолетовое излучение генерируется специальной газоразрядной лампой низкого давления (длина волны 253,7 нм). От размеров и мощности лампы зависит интенсивность излучения. Корпус установки изготовлен из полированной нержавеющей стали и отражает ультрафиолетовое излучение, увеличивая его эффективность до 35% - поверхность отполирована электрохимическим методом, что препятствует налипанию на нее частиц грязи и способствует максимальному отражению ультрафиолетового излучения.
Комплектация ультрафиолетовой установки Aqua-UF 320W: лампа, корпус с кварцевым чехлом, блок розжига (ЭПРА), фитинги, инструкция-паспорт
Технические характеристики ультрафиолетовой установки Aqua-UF 320W:
| Технические данные | Единицы измерения | Значение |
| Максимальный объём бассейна, примерный | м3 | 320000 |
| Материал корпуса, сталь | марка | 316L |
| Призводительность - бассейн при 16-25 мДж/cм² | м3 | 55 |
| Призводительность - питьевая вода при 25 мДж/cм² | м3 | 25 |
| Напряжение питания установки | В | 220V AC 50/60Hz |
| Мощность лампы потребление/ УФ излучение | Вт | 320 / 105 |
| Длина волны излучения лампы | нм | 253,7 |
| Ресурс лампы | час. | 11000 - 16000 |
| Максимальное рабочее давление | атм. | 10 |
| Температура воды | градусы | 0-40 |
| Присоединительный размер, фланец | мм | ДУ 80 |
| Габаритные размеры корпуса установки | мм | 1660×114×114 |
| Размеры кварцевого чехла длина /диаметр | мм | 1640/28,8 |
| Размеры лампы длина / диаметр | мм | 1554/ 23 |
| Вес комплекта | кг |
Чертёж габаритных размеров установки Aqua-UF 320W:
Пример установки в плавательном бассейне установки Aqua-UF 320W:
Деталировка и выбор запасных частей ультрафиолетовой установки Aqua-UF 320W:
| Поз | Наименование | Артикул |
| D | Корпус | |
| R | Блок питания | |
| I | Муфта | |
| P | Уплотнительные кольцо муфты | |
| K | Кварцевая трубка лампы | |
| J | Лампа | |
| O | Установочные зажимы корпуса | |
| M2 | Уплотнительное кольцо кв.трубки | |
| M1 | Уплотнительное кольцо патрона | |
| L | Патрон лампы с держателем | |
| H | Гайка накидная крышки боковой корпуса | |
|
Опора чехла кварцевого |
||
|
Кольцо резиновое уплотнительное опоры чехла кварцевого |
Электрическая схема подключения Aqua-UF 320W:
Примечания по эксплуатации ультрафиолетовой установки:
Необходимо следить за чистотой кварцевой трубки в которой находится УФ лампа, если трубка грязная - обеззараживание не происходит.
УФ лампа может светиться несколько лет, однако ультрафиолетового излучение необходимого спектра не будет (обеззараживает излучение с длиной волны 254нм, данный спектр невидим для глаза). Поэтому меняйте лампу согласно регламенту, примерно раз в год.
УФ лампа выходит на рабочий режим в течении минуты с момента включения, то есть в течении первой минуты не происходит обеззараживание.
Лампу нельзя включать чаще 4- 5 раз в сутки, иначе она быстрее перегорит. По этим причинам нельзя включать установку по датчику потока.
Рекомендуется монтировать установку патрубками вверх для предотвращения завоздушивания.
Для корректной работы устройства требуется полное заполнение камеры водой.
Требования к обеззараживанию воды бассейнов согласно ГОСТ Р53491.1-2009. Время полного водообмена в спортивных бассейнах составляет 8 часов, в оздоровительных бассейнах составляет 6 часов, в учебных детских бассейнах (дети старше 7 лет) составляет 2 часа.
Исполнение с применением амальгамной лампы, особенности:
Установлена безозоновая бактерицидная амальгамная лампа низкого давления. Колба лампы выполнена из легированного кварцевого стекла, фильтрующего озонообразующую линию ртутного разряда 185 нм. Внутренняя поверхность колбы ламп покрыта защитным слоем из оксидов металлов, ограничивающим снижение мощности ультрафиолетового излучения в течение срока службы ламп. Электродные токоведущие выводы выполнены из молибдена-металла с наиболее подходящим коэффициентом линейного расширения с КЛР кварцевого стекла, что минимизирует вероятность механических повреждений во время эксплуатации лампы. Количество ртути в связанном виде в колбе лампы строго лимитировано, не более 15 мг (согласно Европейской директивы RoHS). Питание лампы осуществляется через электронный пускорегулирующий аппарат (ЭПРА) от сети переменного тока с частотой 50 Гц, напряжением 220 В.
Монтаж
Установка монтируется на стену, пол или раму (изготавливается самостоятельно). Крепление установки производится с помощью металлических крепежей, которые идут в комплекте. Подключение установки к водопроводу осуществляется посредством фланцев на патрубках. Обеспечьте надежное заземление корпуса установки. Не допускается крепление установки непосредственно на водопроводной арматуре без применения металлических крепежей. Рабочее положение установки вертикальное или горизонтальное. Необходимо полное заполнение камеры водой - монтировать установку патрубками вверх для предотвращения завоздушивания. В случае если в системе наблюдается завоздушивание можно установить в вместо смотрового окна клапан Маевского.
Порядок сборки установки:
· протереть чехол мягкой ветошью;
· вставить чехол в установку;
· установить уплотнения на чехол;
· притянуть уплотнения прижимными гайками;
· поместить лампу в чехол и подключить ее, см;
· установить ЭПРА на некотором расстоянии от самой установки, в месте, не допускающем прямого попадания на него воды, в отдельный шкаф;
· подключить кабель от лампы к ЭПРА и подключить кабель питания к ЭПРА.
На каждом патрубке находится отвод пробоотборника и отвод для химической промывки камеры обеззараживания. Все отводы снабжены кранами. (смотри Рисунок 1)
По середине корпуса приварен отвод для установки клапана сброса воздуха (клапан в комплекте не идет).
