Ультрафиолетовая установка Behncke UV-Matic A 25 (15 м3/ч, 80W)
Ультрафиолетовая установка Behncke UV-Matic A 25 (15 м3/ч, 80W)
Вас не устраивает цена на данный товар?
н UV-Matic A 25, макс. проток 15 м3/ч (80 Вт) - - предназначена для обеззараживания воды в плавательных бассейнах объемом до 75000 литров. Производительность 15 м3/ч, ЖКИ-индикация мощности и ресурса. Мощность лампы 80 Вт. Напряжение 220 В.
Описание товара:
Производитель: Behncke UMEX GmbH, D-Кирхгайм, Германия
Модель: UV-matic A 25
Артикул товара: 129 250 / 1292500000
Ультрафиолетовая установка Behncke UV-Matic A 25 - предназначена для обеззараживания воды в плавательных бассейнах с помощью ультрафиолетового излучения УФ лампы. Ультрафиолетовая обработка нейтрализует запах хлора, уничтожает вирусы, бактерии и грибок, предотвращает появление водорослей, защищает глаза и кожу от раздражения. Применение ультрафиолетовой обработки совместно с реагентной дезинфекцией снижает потребление хлора на 20%. Установка оснащена встроенным блоком питания (балластом) для поджига плазмы и поддержания УФ излучения лампы.
В блок питания встроен цветной 5" сенсорный ЖКИ-дисплей, который отслеживает количество рабочих часов лампы и сигнализирует о необходимости её замены, также есть датчик интенсивности УФ-излучения лампы, параметры которого тоже выводятся на экран. Блок можно использовать с 4-мя различными лампами мощностью от 60-200 Вт - интегрированный ЭПРА для ламп: 60Вт, 80Вт, 120Вт, 200Вт.
Индикация на дисплее
Относительная интенсивность УФ излучения определяется УФ датчиком и отображается на дисплее. Если интенсивность излучения падает ниже порогового уровня (например 30%), на дисплее загорается желтый светодиод и одновременно срабатывает соответствующее реле. Если лампа сгорела нить накала загорается красный светодиод и срабатывает соответствующее реле.
Счетчик наработки лампы - Подсчитывается общая наработка устройства и время работы лампы. Обновление происходит ежечасно.
Есть выходы сигнализации несиправности, внешнего управления. Вход для датчика температуры PT100.
Все системы УФ-установки проходят 100% тестирование на заводе.
Принцип действия ультрафиолетовой установки Behncke UV-Matic A 25:
Вода поступает в ультрафиолетовую установку через насос фильтровальной установки. Проходя между корпусом и кварцевой трубкой с УФ лампой установки, вода подвергается воздействию ультрафиолетового излучения. Это излучение убивает вирусы, бактерии, грибки и другие вредные микроорганизмы, а также предотвращает их дальнейшее размножение. Ультрафиолетовое излучение генерируется специальной ультрафиолетовой лампой (длина волны 253,7 нм). От размеров и мощности лампы зависит интенсивность излучения. Корпус установки изготовлен из полированной нержавеющей стали и отражает ультрафиолетовое излучение, увеличивая его эффективность до 35% - поверхность отполирована электрохимическим методом, что препятствует налипанию на нее частиц грязи и способствует максимальному отражению ультрафиолетового излучения.
Комплектация ультрафиолетовой установки Behncke UV-Matic A 25: лампа HG 80/4, датчик УФ излучения SUV13 В, корпус с кварцевым чехлом, блок розжига (балласт), фитинги, инструкция
Технические характеристики ультрафиолетовой установки Behncke UV-Matic A 25:
Технические данные | Единицы измерения | Значение |
Максимальный объём бассейна, рекомендуемый | м3 | 75 |
Поток воды, рекомендуемый/максимум | м3 | 15 |
Температура воды | градусы | 1-35 |
Напряжение питания установки при токе 0,57А | В | 220V 50/60Hz |
Материал корпуса | сталь AISI 316 | |
Мощность потребления лампы | Вт | 80 |
Мощность УФ излучения лампы | Вт | 27 |
Длина волны излучения лампы | нм | 253,7 |
Срок службы лампы, при 2-х включениях в день | часы | 8000-10000 |
Максимальное рабочее давление | бар | 10 |
Присоединительный размер, диаметр | дюйм | 2 |
Длина лампы | мм | 845 |
Длина/диаметр корпуса установки | мм | 1000/114 |
Размер блока управления ШxВxГ | мм | 300x175x90 |
Размер упаковки | см | 28x15x101 |
Вес комплекта | кг | 8,5 |

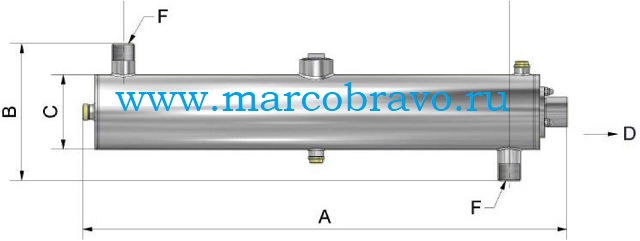

Размеры ультрафиолетовой установки Behncke UV-Matic A 25:
А=1000 мм В=820 мм, С=200 мм, D пространство для замены лампы =900 мм , F=2 дюйма,
Деталировка и выбор запасных частей ультрафиолетовой установки Behncke UV-Matic A 25:
Модель установки | Артикул | Название | Примечание |
А20 | 10064 | УФ-лампа HG W 60/4 | |
А25 | 10080 | УФ-лампа HG W 80/4 | С 02.2009 |
132 910 | УФ-лампа W 80/4 | C 08/2004 ДО 02.2009 | |
А35 | 11125 | УФ-лампа HGA W 125/4 | |
А20-А35 | 13100 | Кварцевая трубка 1000 | |
14014 | Защитная гильза VA с ПГ | ||
15000 | Сальник фланца Ø 60 | ||
15100 | Стандартный клапан Ø 60 | ТЕФЛОН, ФТОРОПЛАСТ | |
А48 | 11200 | УФ-лампа HGA W 200/4 | |
А48 | 13120 | Кварцевая трубка 1200 | |
А48 | 14014 | Защитная гильза VA с ПГ | |
А48 | 15100 | Сальник фланца Ø 68 | |
А48 | 15101 | Стандартный клапан Ø 68 | |
А20 – 48 | 60000 | УФ-установок очистки жидкости | 5Л Ведерко |
10999 | Защитные перчатки для стекла | Хлопок | |
14003 | Смотровое окно | 1/4’’ | |
14002 | Винт слива ВА | 1/4’’ | |
21010 | УФ стандартный датчик | SUV 13 |

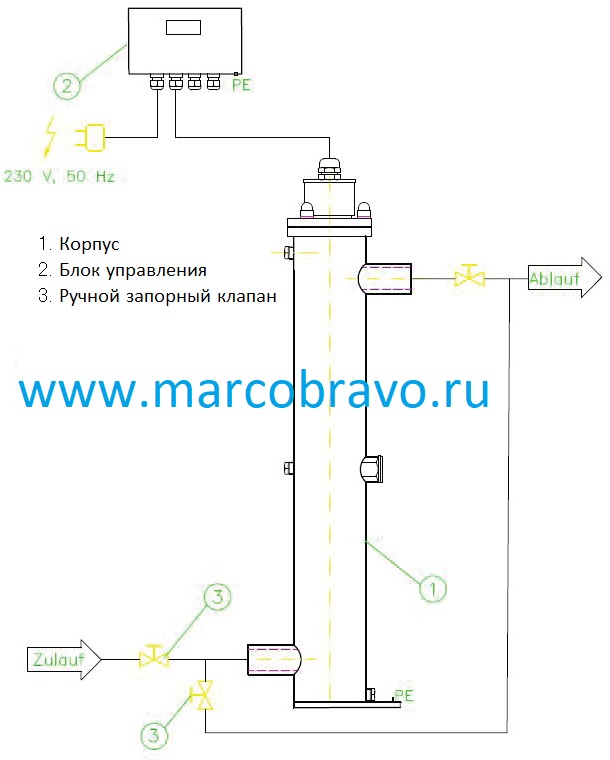

Схема монтажа и движения воды внутри ультрафиолетовой установки Behncke UV-Matic A 25:

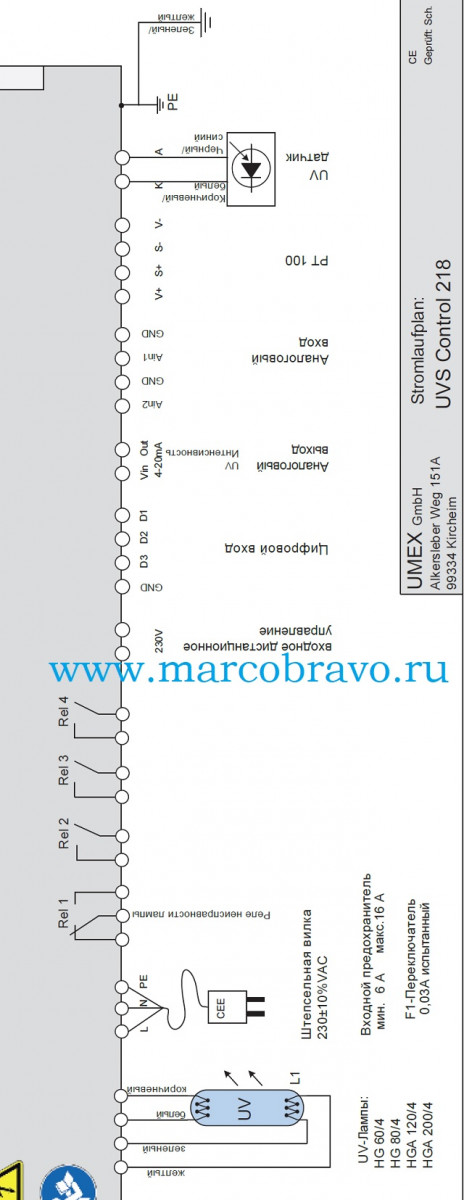

Электрическая схема подключения Behncke UV-Matic A 25:
